Дисплей с автоэлектронной эмиссией (fed)
Технологии, которые применяются при создании мониторов, могут быть разделены на две группы:
1) мониторы, основанные на излучении света(традиционные CRT-мониторы и плазменные, т.е. это устройства, элементы экрана которых излучают свет во внешний мир)
2) мониторы трансляционного типа(LCD-мониторы).
Одним из лучших технологических направлений в области создания мониторов, которое совмещает в себе особенности обеих технологий, описанных нами выше, является технология FED (Field Emission Display). Мониторы FED основаны на процессе, который немного похож на тот, что применяется в CRT-мониторах, так как в обоих методах применяется люминофор, светящийся под воздействием электронного луча. Главное отличие между CRT и FED мониторами состоит в том, что CRT-мониторы имеют три пушки, которые испускают три электронных луча, последовательно сканирующих панель, покрытую люминофорным слоем, а в FED-мониторе используется множество маленьких источников электронов, расположенных за каждым элементом экрана, и все они размещаются в пространстве, по глубине меньшем, чем требуется для CRT. Каждый источник электронов управляется отдельным электронным элементом, так же, как это происходит в LCD-мониторах, и каждый пиксель затем излучает свет, благодаря воздействию электронов на люминофорные элементы, как и в традиционных CRT-мониторах. При этом FED-мониторы очень тонкие.
Видеосистема пк

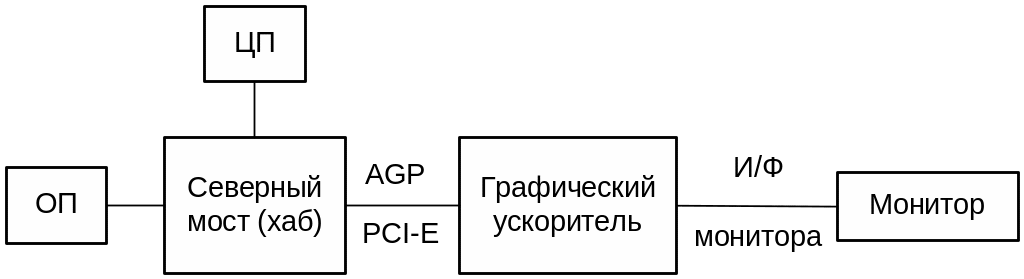

Рисунок 2.1 - Структура видеосистемы.
Видеоадаптер
Видеоадаптер - это устройство компьютера, которое отвечает за вывод графической информации на экран монитора.
Простейшим первым монохромным видеоадаптером являлся MDA, использовавшийся в компьютерах IBM PC; он был в состоянии отображать только текстовую информацию с разрешением 80х25 символов (физически 720х350 точек) и имел пять атрибутов текста: обычный, яркий, инверсный, подчеркнутый и мигающий. Затем появился HGA (Hercules Graphics Adapter — графический адаптер Геркулес) — разработка фирмы Hercules. Он мог работать с двухцветной графикой в разрешении 720х348 точек и поддерживал две графические страницы.
Цвет на экранах компьютеров появился с созданием CGA (Color Graphics Adapter — цветной графический адаптер). Работать можно было в текстовых режимах 80х25 и 40х25, при этом доступно было 16 цветов для символа и 16 для фона (или 8 для фона с атрибутом мигания). Графических режимов было два: цветной, с разрешением 320х200 точек и с возможностью использовать четыре палитры по четыре цвета, и монохромный, с разрешением 640х200 точек.
Далее появился EGA (Enchanced Graphics Adapter — улучшенный графический адаптер), который представлял собой усовершенствованный CGA совместимый с предыдущими.
Стоит заметить, что интерфейсы с монитором всех этих типов видеоадаптеров были цифровые.MDA и HGA показывали только, светится или не светится точка, а также передавали дополнительный сигнал яркости для атрибута текста “яркий”; аналогичным образом CGA по трем каналам (красный, синий, зеленый) передавал основной видеосигнал и мог дополнительно передавать сигнал яркости (всего получалось 16 цветов);EGA имел по две линии передачи на каждый из основных цветов, то есть каждый основной цвет мог отображаться с полной яркостью, 2/3 или 1/3 от полной яркости, что и давало в сумме максимум 64 цвета. Частота строчной развертки монитора составляла 18,43 кГц (для EGA дополнительно 21,8 кГц).
Начиная с MCGA (Multicolor Graphics Adapter — многоцветный графический адаптер) видеоадаптер стал поддерживать аналоговую цветопередачу.
В дальнейшем появились VGA (Video Graphics Array — графический видеомассив) и SVGA (Super VGA). Последний был стандартизирован в середине 1992 года, после принятия ассоциацией VESA (Video Electronics Standard Association — Ассоциация стандартизации видеоэлектроники) стандарта VBE версии 1.0. Имеет большое разнообразие высоких разрешений (до таких как 1280x1024, 1600х1200, 1920х1200)и возможность поставить произвольную частоту смены кадров. Число одновременно отображаемых цветов увеличилось до 65 536 (High Color) и 16,7 млн. (True Color), появились дополнительные текстовые режимы.
Производители графических плат:
Matrox Graphics
Diamond
ATI technolologies
Circus Logic
Number Nine Visual Technology
S3
TsengLabs
