5.1.3 Типы клавиш
С чисто механическим переключением.
Достоинства: хорошая обратная связь и надежность (20 млн. срабатываний).
Недостаток: высокая стоимость.
Рисунок 5.1 – Принцип срабатывания клавиши с чисто механическим переключением
С замыкающими накладками.
Недостаток: быстрое загрязнение контактов (но с возможностью чистки), плохая обратная связь.
С резиновыми колпачками.
У них устройство, подобное (2).
Мембранные клавиатуры – без клавиш.
С целлулоидной пленкой.

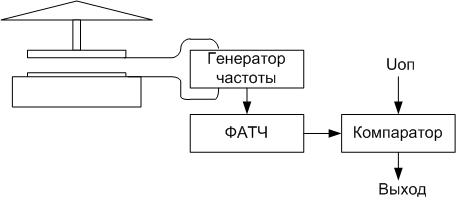

С емкостным датчиком
ФАПИ – вырабатывает разницу частоты,
вызванную изменением емкости, образованной
контактами.

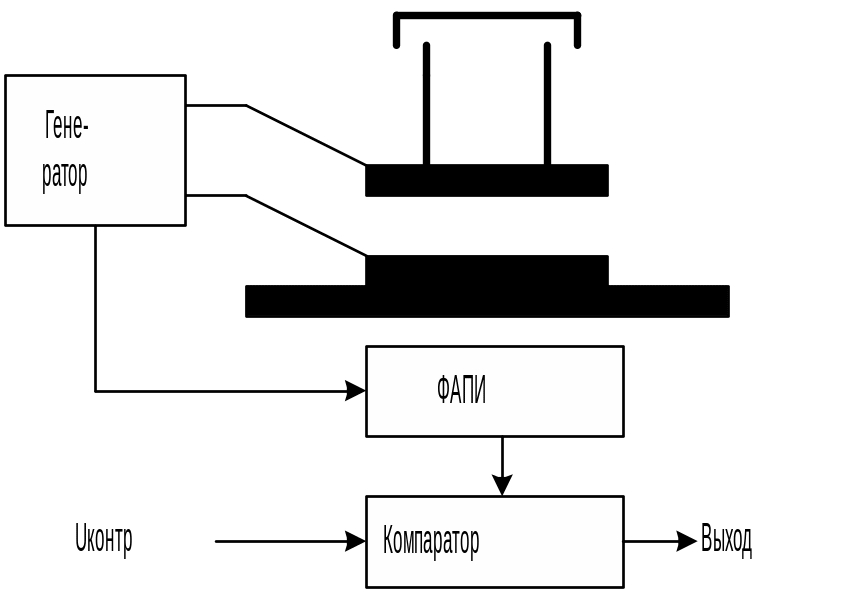

Рисунок 5.2 – Принцип срабатывания клавиши с емкостным датчиком
Герконовая клавиатура.
Геркон – контактная пара, заключенная в герметичный кожух, замыкается при действии магнитного поля.
Достоинства: сверхвысокая надежность.
Недостаток: высокая цена.
Рисунок 5.3 – Принцип срабатывания клавиши герконовой клавиатуры
5 .1.4 Схема управления клавиатурой на микропроцессоре
Рисунок 5.4 - Схема управления клавиатурой на микропроцессоре
Обозначения:
ПУ – процессор управления
ПВв – процессор ввода
ПВыв – процессор вывода
ЦПЭ МП – центральный процесоорный элемент микропроцессора.
ПВыв2 вырабатывает код символа для передачи в ЭВМ.
Работа:
Блок 7 подает единичный сигнал на одну из вертикальных шин Х. Пвыв 2производит опрос шин Yи вырабатывает сигнал в соответствии с тем, какая из шин Yполучила единичный сигнал при замыкании клавиши. С учетом кода шины Yи сигналом Х формируется код нажатия клавиши (скэн-код), который впромежуткам между нажатиями клавиш по соответсвующим сигналам передается в ЭВМ, при этом на линии готовности появляется сигнал, уведомляющий о готовности передачи информации.

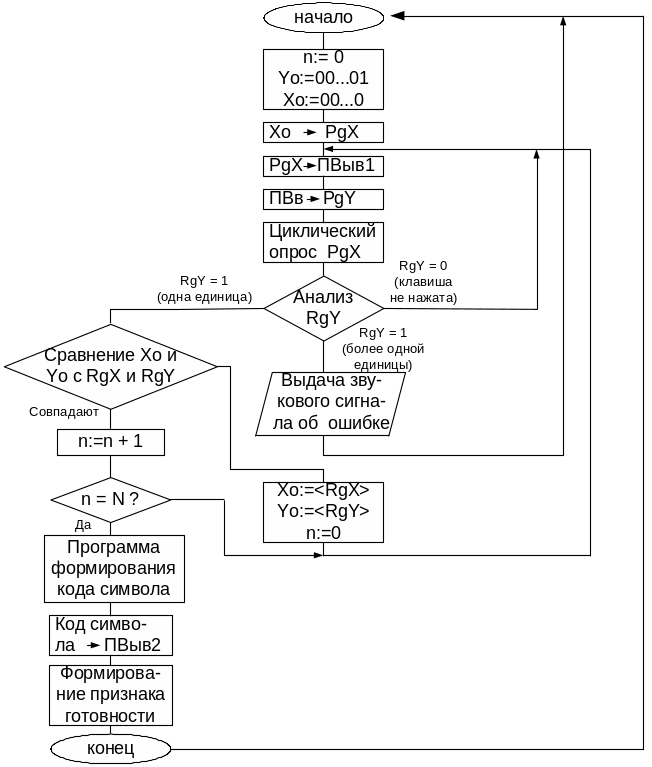

5.1.5 Алгоритм программы микропроцессора для управления клавиатурой
Функции программы управления клавиатурой:
Формирование последовательности кодовых комбинаций для опроса Х.
Анализ входных комбинаций сигнала Y.
Проверка правильности полученных комбинаций.
Формирование кода символа в соответствии с кодовыми таблицами.
Передача кода в ЭВМ.
Здесь N – то количество опросов (заданное), которое определяет истинность нажатия клавиши.
5.2 Мышь
Компьютерная мышь— одно из указательных устройств ввода, обеспечивающее интерфейс пользователя с компьютером.
Подключается к последовательному порту RS 232,сейчаск PS/2.
Виды компьютерных мышей
Шариковая мышь - основным конструкционным элементом является стальной обрезиненный шарик, который скользит по столу.
Оптическая лазерная мышь
Индукционные мышииспользуют специальный коврик, работающий по принципу графического планшета или входят в комплект графического планшета. Некоторые планшеты имеют в своем составе манипулятор, похожий на мышь со стеклянным перекрестием, работающий по тому же принципу, однако немного отличающийся реализацией, что позволяет достичь повышенной точности позиционирования за счёт увеличения диаметра чувствительной катушки и вынесения её из устройства в зону видимости пользователя.
Индукционные мыши имеют хорошую точность, и их не нужно правильно ориентировать. Индукционная мышь может быть «беспроводной» (к компьютеру подключается планшет, на котором она работает), и иметь индукционное же питание, следовательно, не требовать аккумуляторов, как обычные беспроводные мыши.
Индукционные мыши редки, дороги и не всегда удобны
Гироскопические мыши. Мышь, оснащённая гироскопом, распознаёт движение не только на поверхности, но и в пространстве: её можно взять со стола и управлять движением кисти в воздухе.
Сенсорные мыши. В 2009 году фирмой Apple представлена мышь Magic Mouse, являющаяся первой в мире мышью с сенсорным управлением и поддержкой технологии мультитач. Вместо кнопок, колёсиков и прочих элементов управления в этой мыши используется сенсорный тачпад, позволяющий при помощи различных жестов осуществлять нажатия, прокрутку в любом направлении, масштабирование картинки, переходы по истории документов и пр.
Компьютерная мышь надеваемая на палец
