Накопители zip
Выпускаются в виде картриджа и предназначены для резервного копирования.
У них нельзя осуществлять загрузку.
Емкость Е = 100 Мбайт.
Скорость вращения n = 3000 оборотов/с.
доступа = 29 мс.
Достоинство:
улучшенное соотношение цена/производительность по сравнению с другими накопителями со сменными дисками.
Накопители на жестком диске

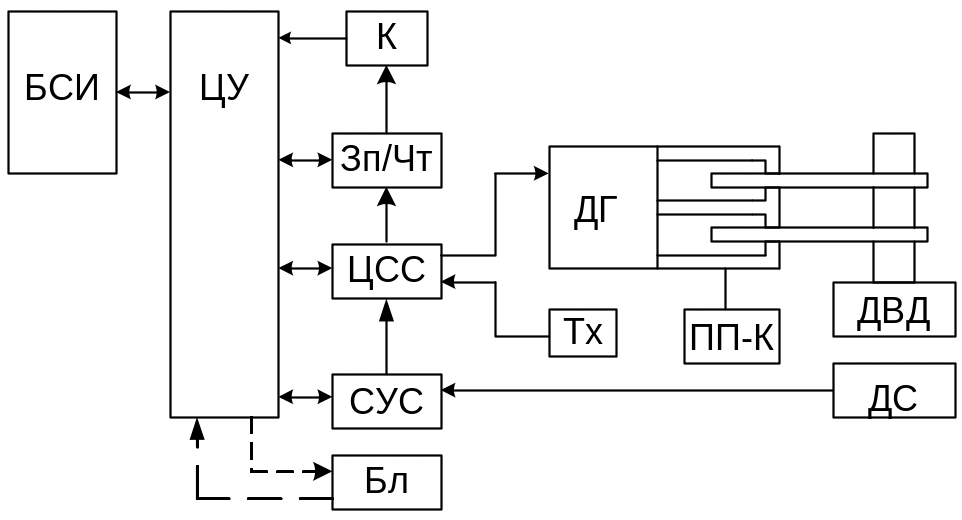

Рисунок 4.14 - Структура накопителя на жестком диске.
Условные обозначения рисунка 4.14:
БСИ – блок связи с интерфейсом
ЦУУ – центральное устройство управления
К – узел контроля, формирует и проверяет коды записи/считывания
Зп/Чт – узел записи/считывания
ЦСС – цифровая следящая система
СУС – схема управления скоростью (поддержания постоянной скорости)
Бл – схема блокировки
ДвГол – двигатель головки
Тх – тахометр-измеритель, служит для контроля оборотов диска, для предотвращения опускания головок на поверхность диска
ДС – датчик скорости
ПП-К – датчик преобразования и перемещения блоков головок в цифровой код
Привод обеспечивает скорость до 10000 оборотов/с.
Диски представляют собой пластины из стекла, алюминия, керамики, на который нанесен слой ферромагнетика.
Повышение плотности записи может быть достигнуто путем совершенствования ферромагнитного покрытия. Оно бывает из железа или его окислов, хрома.
Значение имеет способ нанесения покрытия: напылением и способом вакуумного осаждения – это более сложный технологический процесс.
После нанесения покрытия его подвергают обработке для обеспечения очень хорошей гладкости поверхности. Гладкость поверхности влияет на величину зазора между поверхностью диска и магнитной головкой.
Величина зазора = 0,01 мм.
Обеспечение зазора – за счет потока воздуха.
Уменьшение зазора увеличивает плотность записи.
Еще один путь совершенствования магнитных дисков – применение различных типов головок.
Типы головок
Ферромагнитные.
а) монолитные изготавливались из феррита, сравнительно тяжелые, дешевые.
Недостатки: большая масса, большой зазор, малая чувствительность.
б) композитные выполнены из феррита на подложке из стекла или твердой керамики.
Достоинства: меньший размер, зазор заполнен металлом, что повышает чувствительность и плотность записи.
Тонкопленочные(TF) создаются методом фотолитографии. Магнитный материал осаждается на специальную поверхность, создается меньший зазор.
Достоинства: легкость, уменьшение зазора головки, уменьшение зазора между головкой и поверхностью, большой считывающий сигнал.
Недостаток: высокая цена.
Головки с металлом в зазоре (MIG) иемеют 2 зазора. В верхней части задний зазор обязательно заполняется металлом . есть рабочий зазор. Эти головки большей чувствительности.
Магниторезистивные головки (MR) применяются широко. При прохождении головки над зоной изменения знака намагничивания, поле изменяет электрическое сопротивление некоторых металлов, что и служит индикацией зоны изменения знака.
Головки на основе магнитно-резистивного эффекта (GMR) – спин клапаны.

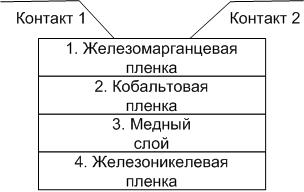

Рисунок 4.15 - Структура GMR – головки.
В магнитно-резистивных головках используются слои 3, 4. эти головки применяются только для считывания, обратный эффект не происходит.
Записывающие головки строятся на основе TF. Иногда используются головки с подвижной катушкой.
Достоинства: разделения головок позволяет обеспечить минимальный зазор, совершенствование покрытия: железо, хром.
