4. Информационный анализ систем управления

Сущностью информационного анализа является определение объема и форм представления информации, методов и средств ее передачи, обработки, хранения, ввода и вывода для известной структуры и алгоритма функционирования системы управления.

Информационный анализ выполняется с целью исследования количественных и качественных характеристик информации, используемой в системе управления.

Объектами исследования являются информационные процессы, протекающие в системе управления.

Рисунок 8 - Фрагмент структуры ИП

Процедура информационного анализа включает:

- определение потребности в информации на каждой стадии управления;

- планирование потребностей в информации;

- определение количественных и качественных характеристик коммуникационных процессов;

- определение потребности в информации при оценке эффективности управленческих решений (воздействий).

К показателям (характеристикам) информации относятся:

-объем и скорость передачи информации;

-достоверность передаваемых сообщений;

-направление информационных потоков;

-характеристики методов обработки информации и совершаемые при этом ошибки;

-качественный состав информации;

-количество обрабатываемых или передаваемых документов;

-суммарное количество обрабатываемых или передаваемых документов и др.

На основе результатов информационного анализа вырабатываются предварительные рекомендации по разработке информационного обеспечения системы управления, включая способы передачи, обработки и представления информации, состав информации, необходимой для нормального функционирования системы, структуру информационного обмена и др.

Тестовые задания

1) Объекты информационного анализа систем управления.

2) Классификация и характеристика информационных процессов.

3) Характеристики информационной единицы.

4) Содержание подпроцессов: формирования (подготовки) информации для преобразования; передачи информации от источника к потребителю; семантическая (смысловая) обработка информации.

5) Сущностью информационного анализа систем.

6) Цель информационного анализа систем управления.

7) Характеристики информации в системах управления.

Литература

1) Молин А.С., Мухин В.И. Исследование системы управления/ Учеб. для вузов. М.: ГУ, 2002. -329с. ISBN 5-7598-0192-9

Лекция 8. Морфологический анализ

Морфологический анализ, один из наиболее распространенных методов технологического поиска, основан на классификации. Идея морфологического способа мышления восходит к Ари­стотелю и Платону, к известной средневековой модели Р. Луллия.

Термин «морфология» (учение о форме, от гр. morphe — форма и logos — учение) ввел в 1796 г. Гёте — основоположник морфологии организмов, учения о форме и строении растений и животных. В дальнейшем появилась морфология человека, почв и т.д.

Метод морфологического анализа впервые разработал и применил швейцарский астроном Ф. Цвикки, открывший нейтронные звезды. Морфологический анализ был использован для решения технических задач в 1942 г., когда Ф. Цвикки начал разрабатывать ракетные двигатели в фирме «Аэроджемн инжиниринг корпорейшин». С помощью этого метода он раскрыл секрет структуры ракеты ФАУ-2. Долгое время морфологичес­кий подход к исследованию и проектированию сложных систем был известен под названием метода Цвикки.

Основная идея морфологического подхода - систематически находить наибольшее число, а в пределе - все возможные вари­анты решения поставленной проблемы или реализации системы комбинированием основных (выделенных исследователем) струк­турных элементов системы или их признаков.

При использовании данного метода технический объект разбивается на функциональные части (функционально-морфологические признаки), такие, без которых объект не будет выполнять свои функции. Затем выписываются отдельно морфологические признаки и записывается информация о них (варианты осуществления) без связи с объектом (системой), т.е. применяют морфологические признаки к другим аналогичным изделиям. Анализ полученных вариантов позволяет выявить такие их комбинации, которые при обычном переборе могут быть упущены.

При анализе система или проблема может разбиваться на части разными способами и рассматриваться в различных аспектах.

Отправными точками системного исследования Ф. Цвикки счи­тает:

1) равный интерес ко всем объектам морфологического моде­лирования;

2) ликвидацию всех оценок и ограничений до тех пор, пока не будет получена полная структура исследуемой области;

3) максимально точную формулировку поставленной проблемы.

Преимуществом этого метода являются упорядочение и систематизация комбинаций, однако он оказывается очень громоздким при решении сложных задач, когда количество вариантов достигает сотен тысяч и миллионов. В настоящее время используется методика применения ЭВМ для данного метода.

Для повышения эффективности этого метода в качестве морфологических признаков улучшаемого объекта (системы или процесса) можно выбрать не его технические характеристики, как это рекомендовал Цвикки, а физические эффекты, составляющие физический принцип действия устройства. Тогда прогнозирование нового технического объекта будет основано на комбинации физических эффектов и даст более существенный результат.

Главная задача исследования - найти решение проблемы, которое устраняет либо существующее препятствие развития, либо фактор нормального функционирования. Но решение, полученное в результате исследования, может быть различным. Оно может иметь вид некоторого акта деятельности, а может быть целой концепцией деятельности на ближайшую перспективу.

В описании метода морфологического анализа исходят из понимания того, что непосредственным результатом исследовательской работы является эффективное решение проблемы.

Тогда проведение исследования можно свести к анализу вариантов реше­ний по определенному набору их параметров. Это и характеризует морфо­логический метод исследования.

Кроме этих общих положений Ф. Цвикки предложил ряд от­дельных способов (методов) морфологического моделирования:

- метод систематического покрытия поля (МСПП),

-метод отрицания и конструирования (МОК),

-метод морфологического ящика (ММЯ),

-метод экстремальных ситуаций (МЭС),

-метод сопостав­ления совершенного с дефектным (МССД),

-метод обобщения (МО).

Наибольшую известность получили три первых метода.

Метод систематического покрытия поля предполагает, что существует некоторое число «опорных пунктов» знания в любой исследуемой области. Этими пунктами могут быть теоретичес­кие положения, эмпирические факты, известные на данный мо­мент компоненты сложной системы, открытые законы, в соот­ветствии с которыми протекают различные процессы, и т.п. Исходя из ограниченного числа опорных пунктов знания и дос­таточного числа принципов мышления (в том числе различных мер близости), с помощью МСПП ищут возможные варианты ре­шения поставленной проблемы.

Метод отрицания и конструирования основывается на сооб­ражениях, которые Ф. Цвикки сформулировал следующим обра­зом: «На пути конструктивного прогресса лежат догмы и комп­ромиссные или диктаторские ограничения. Следовательно, есть смысл их отрицать. Однако одного этого недостаточно. То, что получается из отрицания, необходимо конструктивно перерабо­тать» [3]. В соответствии с этим МОК реализуется с помощью трех этапов:

1) формирование ряда высказываний (положений, ут­верждений, аксиом и т.п.), соответствующих современному уров­ню развития исследуемой области знаний;

2) замена одного, нескольких или всех сформулированных высказываний на про­тивоположные;

3) построение всевозможных следствий, выте­кающих из такого отрицания, и проверка непротиворечивости вновь полученных и оставшихся неизменными высказываний. МОК может быть реализован в форме одного из методов МА -метода «судов».

Соединение метода классификации и метода обобщения дает метод морфологического анализа (иногда он называется методом морфологического ящика).

Метод морфологического ящика основан на формировании и анализе морфологической таблицы - морфологического ящика (МЯ). Построение и исследование МЯ по Цвикки проводится в пять этапов [2, 3, 5, б]:

1. формулировка поставленной проблемы;

2. определение параметров (классификационных признаков) Рп, от которых зависит решение проблемы (процедура анализа может быть итеративной, с изменением набора Р по мере уточ­нения представлений об исследуемом объекте или процессе при­нятия решений);

3. деление параметров Рп на их значения p_n^ki (формирование классификаторов по выбранным признакам Рn и представление их в виде матриц-строк:

P₁ ²………………………. P₁ ^k1

P₂ ¹ P₂ ³……… P₂ ^k2

………………………………………….

P_n ¹ ……… P_n ²…….

Набор значений (по одному из каждой строки) различных пара­метров представляет собой возможный вариант решения моде­лируемой задачи: например, вариант < P₁ ¹, P₂ ² …… P_n ^km >.

Общее чис­ло вариантов, содержащихся в МЯ, R = к₁ * к₂ * ... * к_{ * к_т,

где к_i (i = 1, 2,..., m) - число значений i-го параметра;

4. оценка всех имеющихся в МЯ вариантов;

5. выбор наилучшего варианта решения задачи.

С математической точки зрения идея морфологического пе­ребора базируется на получении размещений с повторениями из к по n, число которых в общем случае подсчитывается, как уже показано, а в частном случае при одинаковом числе значений каждого из параметров (т.е. при k_t = к₂ = ... = ...= к_т = к) определяется с помощью известной теоремы комбинаторики:

Rⁿ_k=kⁿ

где п - число строк МЯ;

к - число элементов в каждой строке.

Для сокращения перебора этапы 3 и 4 могут быть совмеще­ны, а явно неприемлемые варианты можно сразу исключить из рассмотрения в п. 5.

Следует отметить, что, строго говоря, речь об оптимизации идти не может. Идею поиска наилучшего варианта (вариантов) решения лучше квалифицировать как постепенно ограничиваемый перебор, который с самого начала сокращается благодаря фор­мированию МЯ, поскольку число размещений с повторениями меньше числа сочетаний, по мере увеличения объемов МЯ раз­рыв увеличивается и ограничение перебора сказывается в боль­шей степени. Затем область выбора решения ограничивается в результате исключения явно неприемлемых вариантов, а дальней­шее ограничение области возможных решений можно организо­вать путем введения и учета количественных, а затем (при прочих равных условиях) и качественных критериев, подобно тому, как это предлагается далее в модификации ММЯ применительно к задачам планирования при позаказной системе производства.

Возможны следующие пути выбора решений из МЯ (рис. 1):

- применение одного критерия, полностью исключающего все варианты решений, кроме одного (рис. 1, а);

- последовательное применение нескольких критериев А, В, С, постепенно исключающих все варианты, кроме одного (рис. 1, б);

-расчленение проблемы на подпроблемы (или задачи - на под­задачи) и последовательное применение нескольких критериев для выбора по одному варианту решения по каждой из подпроблем (подзадач), которые, вместе взятые, и составляют искомое реше­ние (рис. 1, в).

В последнем случае может быть получено не одно решение, составленное из решений подпроблем, а несколько таких реше­ний, и тогда для уменьшения числа этих вариантов дальнейшее сужение области допустимых решений может осуществляться введением дополнительных критериев (как правило, качествен­ных).

Следует также оговорить, что решения по подпроблемам, из которых формируется общий вариант решения, могут быть взаи­мозависимыми.

Ф. Цвикки и его последователи разрабатывали и исследова­ли МЯ различного вида. Например, известен вариант МЯ, в ко­тором значения одного и того же параметра откладывались и по горизонтальной, и по вертикальной оси двухмерной матрицы - «ящика», и варианты решений получались на пересечении раз­личных значений параметров, т.е. как элементы этой матрицы.

МЯ могут быть также не только двухмерными. Трехмерные МЯ и МЯ большей размерности находят, например, применение при разработке прогнозов и при макропроектировании вариан­тов новой техники.

Предложенные Ф. Цвикки методы нашли широкое примене­ние как средство активизации изобретательской деятельности. Обратим внимание на тот факт, что при формировании мор­фологической таблицы (морфологического ящика) другие мето­ды морфологического моделирования могут использоваться как вспомогательные.

Морфологический анализ предполагает не простую декомпозицию, т.е. разложение целого на составляющие его части, но выделение элементов по принципам функциональной значимости и роли, т.е. влияния элемента или подпроблемы на общую проблему, а также прямую или опосредован­ную связь с внешней средой (иногда это называют надсистемой).

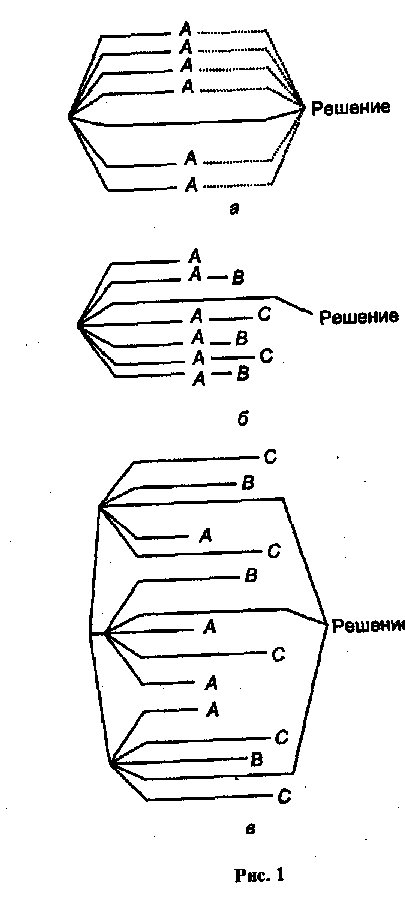

Рисунок 1 – Пути выбора решений из морфологического ящика

Это лучше всего можно объяснить на примере [1]. Возьмем проблему распределения функций. Менеджер заметил, что в процессах управления очень часто встречаются задержки в принятии решений, или подготовке документов, или реагировании на распоряжения (резолюции). Многие объясняют такое положение неудачным распределением функций и полномочий между подразделениями, неравномерной загрузкой.

Можно исправлять положение, опираясь на эти разумные объяснения, но менеджер должен понимать, что причина может быть глубже и включать множество факторов эффективной деятельности персонала. Надо решать проблему комплексно, опираясь на глубокий и всесторонний анализ существующего положения дел. Для этого надо провести морфологический анализ проблемы распределения функций.

Итак, исходной позицией морфологического анализа является постановка проблемы. Далее проводится ее декомпозиция, т.е. разделение на составляющие проблемы. В качестве примера можно назвать проблемы структуры системы управления, профессионализма персонала, мотивации деятельности, трудоемкости функции, учета загрузки. Могут быть названы и другие проблемы.

Далее проводится декомпозиция каждой из представленных проблем в отдельности. При этом не исключено, что проблемы переводятся с одного иерархического уровня на другой.

Но декомпозицию проблем надо делать не только сверху вниз, но и снизу вверх. Ведь распределение функций зависит не только от внутреннего состояния системы управления, но и от внешних факторов ее функционирования: конкуренции, экономической обстановки, рынка специалистов, системы обучения, государственного регулирования и др.

Таким образом, строится морфологическая схема, и на ее основе проводится анализ каждой из них, чтобы найти главную, связать ее с другими. При анализе можно использовать и другие методы исследования, такие как мозговой штурм, синектика и пр.

Пределом развития морфологической схемы снизу вверх и сверху вниз является возможный переход в другой класс проблем, который сделает эту схему бесконечной. На этом переходе следует остановиться

Для того чтобы морфологическая схема была построена корректно, следует использовать ряд операторов, посредством которых можно проверять принадлежность проблемы к той или иной иерархической ступени или переходить с одной ступени на другую при декомпозиции проблем.

Эти операторы существуют в форме ключевых вопросов, ответ на которые дает возможность переводить проблему на новую ступень морфологической схемы.

Любую проблему можно сформулировать в виде исходного действия. Например, изменить распределение функций. Это исходная проблема (ИП).

Первый оператор морфологического анализа: «Зачем это нужно?» Целевые установки (ЦУ): создать инновационный климат, повысить профессионализм деятельности, обеспечить ритмичность работы.

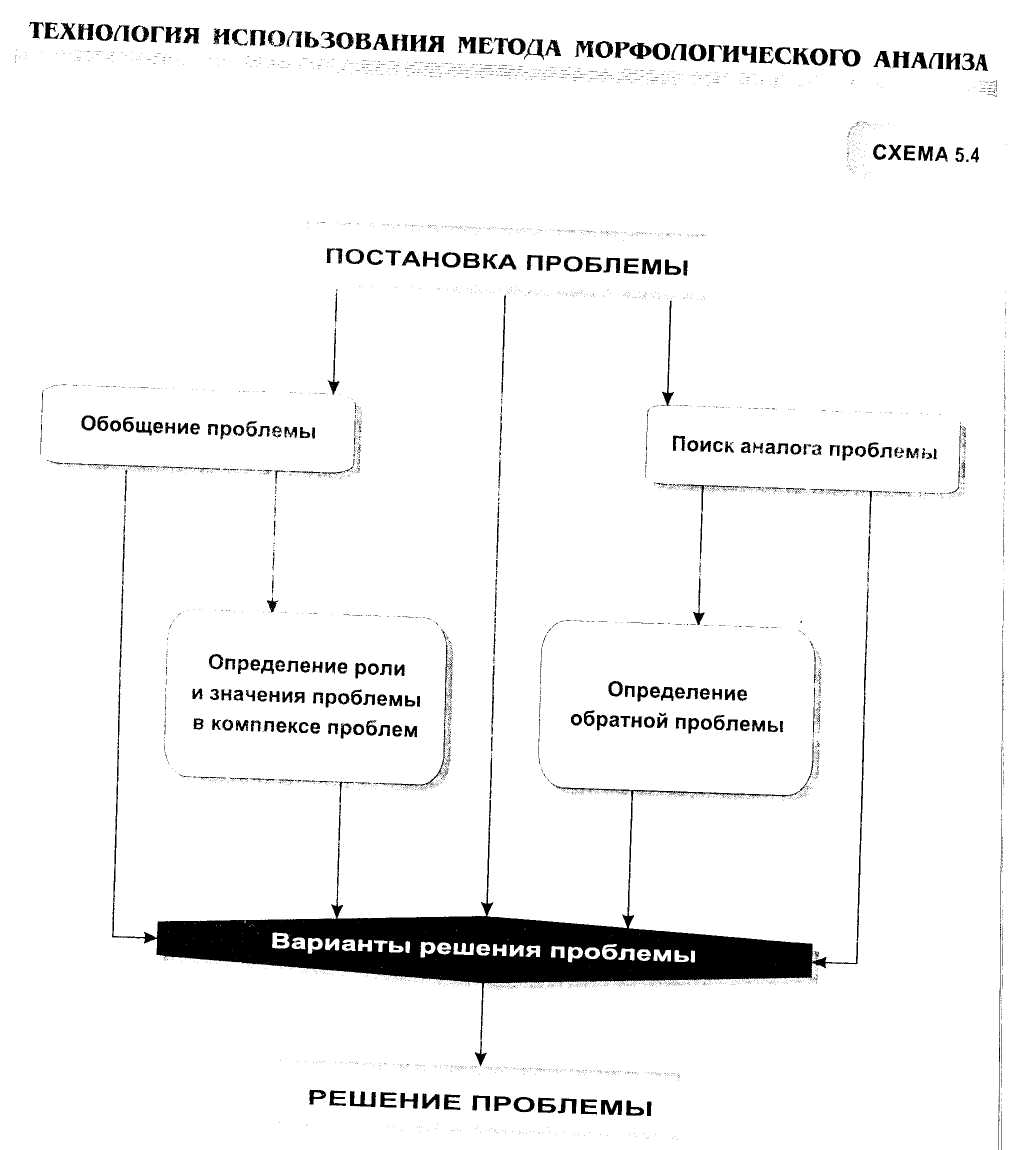

Рисунок 2 – Технология использования метода морфологического анализа

Второй оператор морфологического анализа: «Как это можно сделать?» Механизм решения проблемы (МР): издать общее распоряжение, изменить структуру лидерства (перераспределить персонал), использовать компьютерные программы, изменить структуру системы управления, обучить персонал.

Важно включить в морфологический анализ и декомпозицию причин возникновения проблем, причем с дифференциацией причин на внешние и внутренние. Вопрос: почему возникла проблема? (ВП). В нашем примере это могут быть изменение структуры информации, целей развития, стиля управления, возникновение отрицательных традиций, нерациональное использование техники управления, снижение профессионального уровня. Внешние причины могут заключаться в социально-психологических перегрузках урбанизированной жизни, в дефиците или высокой стоимости компьютерной техники, общем изменении менталитета.

Морфологический анализ помогает глубже понять содержание проблемы и не просто найти ее решение, но и выбрать наиболее удачное решение, учитывая средства и методы, причины и последствия.

С примером использования морфологического ящика для выбора управляющих решений можно познакомиться в [2].
