2. Классификация и характеристика информационных процессов.

При классификации следует различать однородные и неоднородные совокупности ИП (рис. 2).

Будем считать заданную совокупность ИП однородной, если характер использования ресурсов системы, обеспечивающей их реализацию, одинаков для всех ИП и порядок обслуживания в ней не связан с их принадлежностью к конкретным ИП. В противном случае совокупность ИП считается неоднородной.

В свою очередь, среди неоднородных совокупностей ИП можно выделить приоритетные и неприоритетные. Неоднородная совокупность ИП является неприоритетной, если порядок обслуживания заявок отдельных ИП не зависит от их принадлежности к конкретным ИП, в противном случае она считается приоритетной.

Для неприоритетной совокупности ИП наиболее характерны следующие дисциплины обслуживания: в порядке поступления; в обратном порядке; на основе разделения времени.

Для приоритетной совокупности ИП дисциплина обслуживания зависит от важности ИП.

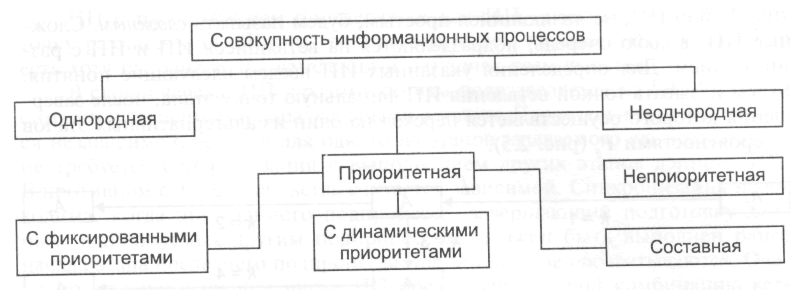

Рисунок 2 - Классификация информационных процессов

Порядок обслуживания (предоставление ресурсов для реализации ИП) основывается на анализе приоритетов ИП, для чего каждому ИП приписывается число, именуемое приоритетом. Обычно считается, что чем меньше это число, тем "важнее" ИП, т.е. тем большее преимущество ему должно быть предоставлено.

По способу назначения приоритета различают системы с фиксированными и динамическими приоритетами. В первом случае числовое значение приоритета ИП сохраняется постоянным в процессе его обслуживания (в том числе и с учетом времени ожидания обслуживания), во втором - с течением времени меняется, являясь некоторой функцией от времени обслуживания.

Приоритетную совокупность, не относящуюся ни к одному из указанных типов, будем называть составной. Для нее обычно используются различные комбинации описанных способов назначения приоритета "конкурирующих" ИП.

При анализе каждого отдельного ИП прежде всего следует различать простые и сложные ИП.

Простой ИП можно представить в виде графа, из каждой вершины которого (кроме конечной) исходит одна дуга и в каждую вершину которого (кроме начальной) входит также одна дуга (рис. 3).

Рисунок 3 - Структура простого ИП

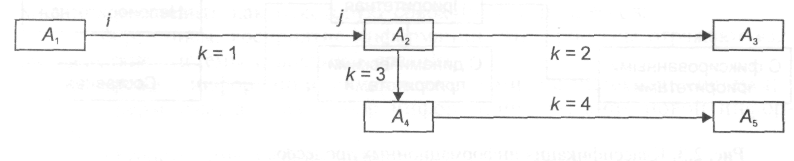

Любой ИП, не являющийся простым, будем называть сложным. Сложные ИП, в свою очередь, подразделяются на ветвящиеся ИП и ИП с размножением. Для определения указанных ИП введем следующие понятия. Будем называть точкой ветвления ИП финальную точку этапа, после завершения которого осуществляется переход на один из альтернативных этапов с вероятностями Р.. (рис. 4).

Рисунок 4 -Точки ветвления ИП

Причем Ai = 1, где i- вершина - источник информации; Aj - вершина - получатель информации; k - номер дуги, по которой эта информация передается.

На рис. 4 из вершины А₂, соответствующей точке ветвления, выходят две дуги, которые определяют альтернативные пути продолжения ИП.

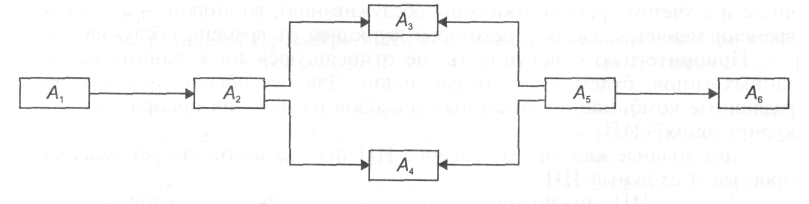

Назовем точкой размножения ИП финальную точку этапа, после завершения которого осуществляется переход на параллельное выполнение двух и более последующих этапов, в результате чего параллельные ветви вновь сходятся (рис. 5).

Рисунок 5 - Точки размножения ИП

В этом случае из вершины А₂, соответствующей точке размножения ИП, исходят две дуги, каждая из которых задает переход на выполнение параллельного подпроцесса (параллельной ветви).

ИП с размножением определяется как ИП, имеющий хотя бы одну точку размножения. "Чисто" ветвящимся будем называть ИП, у которого есть хотя бы одна точка ветвления и нет точек размножения.

В свою очередь, ИП с размножением подразделяется на ИП с независимыми и зависимыми параллельными ветвями. Параллельная ветвь является независимой, если ни для одного из этапов задаваемого ею подпроцесса не требуется синхронизация с выполнением других этапов данного ИП. В противном случае такая ветвь считается зависимой. Синхронизация необходима, когда этап данного подпроцесса, завершающий подготовку данных, используемых другим подпроцессом, должен быть выполнен ранее начала этапа последнего подпроцесса, где эти данные обрабатываются. Очевидно, что подавляющее число ИП представляют собой комбинацию ветвящихся и размножающихся ИП.

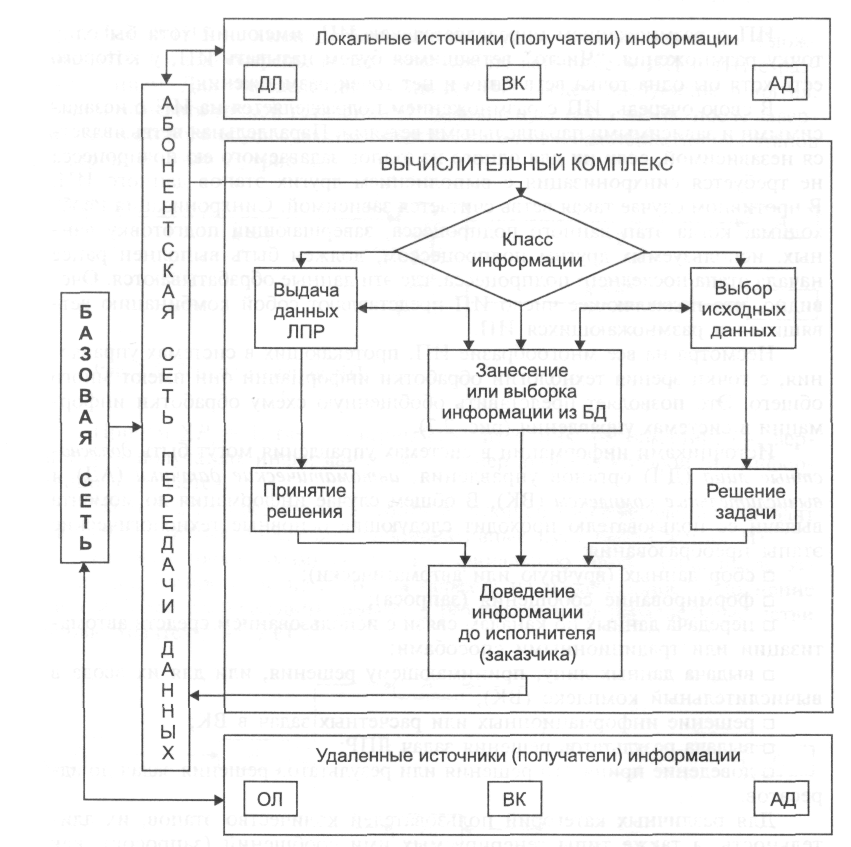

Несмотря на все многообразие ИП, протекающих в системах управления, с точки зрения технологии обработки информации они имеют много общего. Это позволяет представить обобщенную схему обработки информации в системах управления (рис. 6).

Рисунок 6 - Обобщенная схема обработки информации в системах управления

Источниками информации в системах управления могут быть должностные лица (ДЛ) органов управления, автоматические датчики (АД) и вычислительные комплексы (ВК). В общем случае информация до момента выдачи ее пользователю проходит следующие основные технологические этапы преобразования:

- сбор данных (вручную или автоматически);

- формирование сообщения (запроса);

- передача данных по каналам связи с использованием средств автоматизации или традиционными способами;

- выдача данных лицу, принимающему решения, или для их ввода в вычислительный комплекс (ВК);

- решение информационных или расчетных задач в В К;

- выдача результатов решения задач ЛПР;

- доведение принятого решения или результатов решения задач до адресатов.

Для различных категорий пользователей количество этапов, их длительность, а также типы генерируемых ими сообщений (запросов), как правило, различны. Они зависят от конкретного назначения системы, технической реализации ее отдельных элементов, их приоритетов, характера сведений, передаваемых в информационных сообщениях, и т.д.

Так, для получения справки, пользователи, локально подключенные к достаточно мощному ВК, могут привлечь другие ВК (т.е. без выхода в систему передачи данных).
