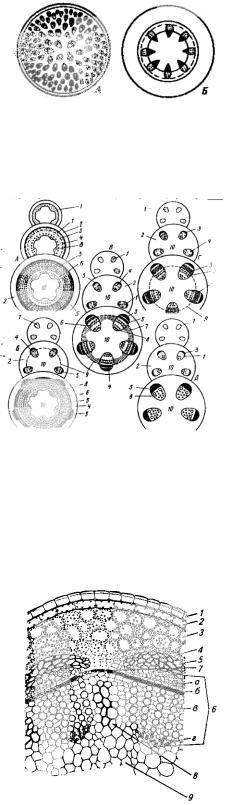

Рис. 23. Стелы стеблей
А – атактостеда (характерна для однодольных); Б – эустела (характерна для двудольных)
Рис. 24. Различные типы развития прокамбия, камбия и проводящих тканей в стеблях двудольных (А-Д)
1 – прокамбий, 2 – первичная кора, 3 – первичная флоэма, 4 – камбий, 5 – вторичная флоэма, 6 – вторичная ксилема, 7 – склеринхима, 8 – первичная ксилема, 9 – межпучковый камбий, 10 – серцевина
Приложение 21
Рис. 25. Пучковое строение стебля клевера лугового (поперечный срез):
1 – эпидерма; 2 – пластинчатая колленхима; 3 – хлоренхима; 4 – крахмалоносное влагалище; 5 – склеренхима перициклического происхождения;
6 – открытый коллатеральный пучок: а – флоэма; б – пучковый камбий; в – вторичная ксилема; г – первичная ксилема; 7 – межпучковый камбий;
8 – одревесневающая склеренхимоподобная паренхима; 9 – паренхима сердцевины
53
Рис. 26. Переходное строение стебля петрушки (поперечный срез):
1 – эпидерма; 2 – колленхима; 3 – хлоренхима; 4 – паренхима; 5 – крахмалоносное влагалище; 6 – склеренхима перициклического происхождения;
7 – одревесневшая паренхима; 8 – первичная и вторичная флоэма; 9, 10 – пучковый камбий; 11 – первичная и вторичная ксилема; 12 – добавочный пучок из вторичных ксилемы и флоэмы; 13 – паренхима сердцевины
Приложение 22
Рис. 27. Сплошное строение стебля льна (поперечный срез):
1 – эпидерма; 2 – паренхима; 3 – крахмалоносное влагалище; 4 – лубяные волокна; 5 – флоэма; 6 – камбий; 7 – вторичная ксилема;
8 –первичная ксилема; 9 – сердцевина
54
Приложение 23

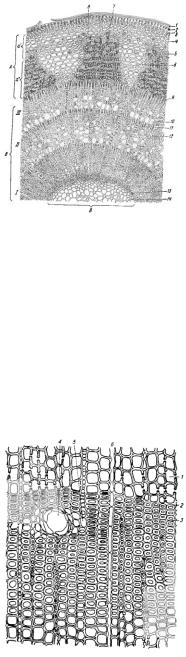

Рис. 28. Строение ствола двудольного древесного растения (поперечный срез трехлетней ветки липы):
1 – остатки эпидеры, 2 – перидерма; 3 – колленхима; 4 – паренхима первичной коры; 5 – склеренхима перициклического происхождения; 6 – флоэмная часть первичного сердцевинного луча; 7 – лубяные волокна; 8 – мягкий луб; 9 – камбий; 10 – весенняя древесина; 11 – осенняя древесина; 12 – ксилемная часть первичного сердцевинного луча; 13 – первичная ксилема; 14 – паренхима сердцевины; I, II, III – годичные приросты древесины; А – кора (а – первичная, а – вторичная); Б – древесина; В – сердцевина
Приложение 24
Рис. 29. Древесина сосны на поперечном срезе:
1 – широпросветные весенние трахеиды с окаймленными порами; 2 – граница годичного прироста; 3 –узкопросветные осенние трахеиды; 4 –смоляной ход;
5 – древесная паренхима; 6 – сердцевинный луч
Приложение 25
55

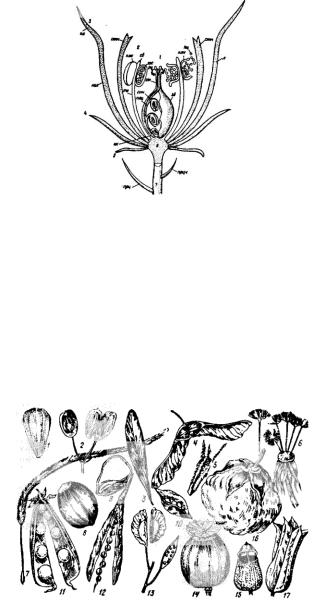

Рис. 30. Обобщенная схема строения цветка:
1 – пестик (зв – завязь, ст – столбик, рц – рыльце, плц – плацента, смч – семязачаток); 2 – тычинка (тн – тычиночная нить, св – связник, плн – пыльник, пц – пыльца, тс – тетрады микроспор, нк – нектариник, стм – стаминодий); 3 – венчик (л – лепесток, пл – пластинка лепестка, нгл – ноготок лепестка); 4 – чашечка; 5 – подчашие; 6 – цветоложе; 7 – цветонжка (прц – прицветник, прцч – прицветничек)
Приложение 26
Рис.31. Сухие плоды:
1 – семячка; 2 – вислоплодник; 3 - крылатка; 4 – двукрылатка; 5 – семянка с прицепками; 6 – семянка с летучками; 7 – самозарывающаяся зерновка с летучкой; 8 – орех; 9 – зерновка; 10 – листовка; 11 – боб; 12 – стручок;
13 – стручочек; 14, 15, 16 – коробочка; 17 – сборная листовка
Приложение 27
56
Рис. 32. Сочные плоды:
1 – ягоды крыжовника (внешний вид); 2 – ягода крыжовника в разрезе; 3 – ягоды паслена черного; 4 – ягоды томата (внешний вид); 5,6 – ягода томата в про-
дольном и поперечном разрезе; 7,8 - померанец лимона; 9, 10 – костянка вишни; 11 – цветок вишни; 12 – костянка сливы; 13 – сборная костянка малины; 14 – то же в
разрезе; 15 – соплодие винной ягоды (инжир); 16 – соплодие шелковицы; 17 – соплодие ананаса
Приложение 28
Рис. 33. Строение плода (однокостянки) персика обыкновенного:
1, 2, 3 – околоплодник или перикарпий (1 – экзокарпий, 2 – мезокарпий, 3 – эндокарпий); 4 – семя; 5 – след плодоножки; 6 – плодоножка
Приложение 29
57
Рис. 34. Плод вишни:
а – внешний вид; б – плод в разрезе: 1 – экзокарпий; 2 – мезокарпий; 3 – эндокарпий (косточка); 4 – семя
Приложение 30
Рис. 35. Многокостянка малины:
а – внешний вид; б – плод в разрезе: 1 – чашечка; 2 – цветоложе; 3 – отдельные костянки
Приложение 31
Рис. 36. Гесперидий, или померанец (схема):
1 – экзокарп (флаведо); 2 – мазокарп (альбедо); 3 – эндокарп; 4 – соковые мешочки; 5 – семена
Приложение 32
58
Рис. 37. Яблоко (поперечный срез):
1 – цветочная трубка; 2 – экзо- и мезокарп; 3 – эндокарп; 4 – семена.
Приложение 33

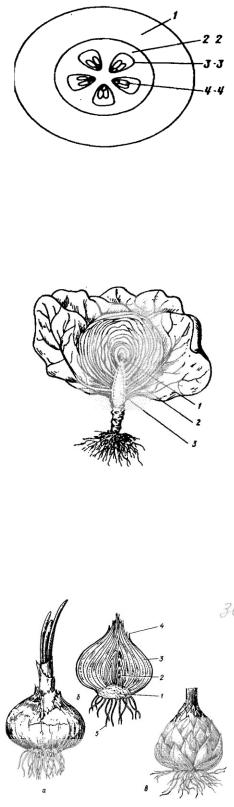

Рис. 38. Кочан капусты:
1 – верхушечная почка; 2 – листья; 3 – стебель.
Приложение 34
Рис. 39. Луковицы:
а– пленчатая (лук репчатый); б – ее продольный разрез: 1 – донце; 2 – верхушечная почка; 3 – мясистые чешуи; 4 – сухие чешуи;
5 – придаточные корни; в – черепитчатая (лилия)
Приложение 35
59
Рис. 40. Картофель:
А – схема строения растения, выращенного из семян: а – система главного корня; б – придаточные корни на гипокотиле (заштрихован) и семядольном узле; в – дициклический специализированный побег: 1 – столон; 2 – клубень;
3 – побег возобновления из верхушечной почки клубня; Б – развитие побегов из пазушных коллательно расположенных почек семядолей (заштрихованы придаточные корни): 1 – ортотропный побег 2-го порядка; 2 – два столона 3-го порядка; 3 – три столона, средний из которых 2-го порядка, а боковые 3-го порядка; В – схема строения растения, выращенного из клубня; Г – продольный разрез клубня, проращенного на свету: 1 – кора; 2 – камбий; 3 – ксилема и внутренная флоэма, рассеянная в паренхиме сердцевины; 4 – сердцевина, свободная от элементов флоэмы; 5 – зачаток побега с пазушными почками и придаточными корнями; 6 – зачаток побега с придаточными корнями в пазухе рудиментарного листа; Д – поперечный срез клубня картофеля: 1 – пробка;
2 – Коровая паренхима (показаны крахмальные зерна); 3 – наружная флоэма; 4 – камбий; 5 – ксилема; 6 – внутренняя флоэма; 7 – паренхима (крахмальные зерна не
показаны).
