некоторых случаях северный мост чипсета может содержать дополнительные линии PCI Express x1 для организации взаимодействия с картами расширения, имеющими соответствующий интерфейс.

На южный мост чипсета возлагается функция организации взаимодействия с устройствами ввода-вывода. Южный мост содержит контроллеры жестких дисков (SATA и/или PATA), USB-контроллер, сетевой контроллер, контроллер PCI-шины и PCI-Express-шины, контроллер прерывания

иDMA-контроллер. Также в южный мост обычно встраивается звуковой контроллер, и в этом случае еще необходима внешняя к чипсету микросхема кодека. Кроме того, южный мост соединяется с еще двумя важными микросхемами на материнской плате: микросхемой ROM-памяти BIOS и микросхемой Super I/O, отвечающей за последовательные и параллельные порты

иза флоппи-дисковод.

Для соединения северного и южного мостов друг с другом используется специальная выделенная шина, причем разные производители используют для этого разные шины (с различной пропускной способностью):

Intel— DMI (Direct Media Interface),

VIA Technologies (основной производитель для процессоров

AMD)—V-Link;

SiS (Silicon Integrated System Corporation) — MuTIOL;

ATI— HyperTransport, PCI Express;

NVIDIA— HyperTransport.

Как правило, название чипсета совпадает с названием северного моста, хотя более правильным является указание именно совокупности северного и южного мостов, поскольку во многих случаях один и тот же северный мост чипсета может сочетаться с различными вариантами южных мостов.

Выбор чипсетов на сегодня очень велик. И если процессоры выпускают всего две компании – Intel и AMD–, то чипсеты производят и Intel, и VIA, и SiS,

и NVIDIA, и ATI, и ULi.

Рассмотрим некоторые особенности современных чипсетов компании Intel. Сегодня компания Intel выпускает весьма разнообразный спектр чипсетов для процессоров Intel Pentium D, Intel Pentium 4 и Intel Celeron D. В 2004–2005гг.

применялось семейство Intel 915, Intel 925, в 2006 г. – Intel 945. Вместе с новыми процессорами Intel Pentium Extreme Edition 8хх и Intel Pentium D компания Intel

представила и новый чипсет Intel 955X Express (кодовое название Glenwood). Все отмеченные чипсеты предназначены для корпуса микропроцессора LGA775.

42

Чипсет Intel 955X Express является на сегодня старшей моделью и логическим продолжением чипсетов серии Intel 945, Intel 925X Express. Он может поддерживать двухъядерный процессор Intel Pentium Extreme Edition 8хх с частотой FSB 800 МГц или одноядерный процессор Intel Pentium 4 Extreme Edition c частотой FSB 1066 МГц и обычные процессоры Intel Pentium 4. Для процессора Intel Pentium D предназначен чипсет Intel 945X Express. А теперь перечислим основные особенности набора системной логики Intel 955X Express (рис. 10) по сравнению с предыдущими сериями.

Контроллер памяти этого чипсета поддерживает память DDR2-667 в двухканальном режиме, а шина памяти имеет пропускную способность 8,5 Гбайт/с. Всего поддерживается до 8 Гбайт памяти, причем реализована поддержка памяти с ECC. Кроме того, в контроллере памяти реализована технология оптимизации производительности памяти (Performance Memory Optimizations).

Для совместимости с процессорами Intel Pentium 4 Extreme Edition частота FSB может быть как 800, так и 1066 МГц. Особенностью северного моста чипсета Intel 955X Express является также поддержка двух графических шин с внешним мостом, обеспечивающим два физических слота PCI Express x16. Южный мост чипсета ICH7 — это новая версия уже хорошо знакомого контроллера ввода-вывода ICH6. Среди функциональных особенностей — поддержка четырехканального SATA RAID-контроллера, восьмиканального аудиоформата Intel High Definition Audio, PCI-шины и шести слотов шины PCI

Express x1.

Чипсеты разрабатываются под конкретные поколения процессоров и конкретные модели процессоров. Так, например, компании VIA Technologies, NVIDIA, SiS в большей степени разрабатывают чипсеты для процессоров AMD. А фирма Intel, естественно, работает на собственный модельный ряд Pentium 4. Основные характеристики чипсетов Intel отражены в табл. 5. Как видно, чем старше модельный ряд, тем большие возможности по производительности и функциональности заложены в них. Поддержка высокоскоростных шин (FSB 800/1066 МГц), современный процессорный разъем (LGA 775), быстрая и большой емкости памяти (DDR2), увеличенное количество USB портов, высокоскоростные интерфейсы винчестера (SATA II) и другие.

43

Рис. 10. Структурная схема чипсета Intel 955X Express

3.3. BIOS

BIOS (Basic Input/Output System — базовая система ввода–вывода) — это встроенное в компьютер на чипе программное обеспечение, которое ему доступно на первом этапе без обращения к диску. Оно представляет собой набор программ проверки и обслуживания аппаратуры компьютера, в частности необходимых для управления клавиатурой, видеокартой, дисками, портами и называемой «холодной» загрузке) и сбросе («горячей» загрузке) системной платы, тестирует саму плату и основные блоки компьютера — видеоадаптер, клавиатуру, контроллеры дисков и портов ввода–вывода, настраивает чипсет и передает управление загрузчику операционной системы. Образец микросхемы BIOSа представлен на рис. 11.

Рис. 11. Микросхема BIOSа компании American Megatrends Inc (AMI).

44

Таблица 5 Основные характеристики чипсетов для микропроцессоров Intel

По сути дела, BIOS – это набор драйверов (драйвер – программа управления устройством), обеспечивающих работу системы при запуске компьютера или при загрузке в безопасном режиме. При включении питания компьютера еще до загрузки операционной системы можно управлять им с клавиатуры, видеть все действия на мониторе. Кроме этого, если загрузка происходит в безопасном режиме, то осуществляется отказ от драйверов операционной системы и в работе остаются только драйвера BIOS.

При работе под операционными системами DOS и Windows 9x BIOS также управляла основными устройствами, то есть выступала посредником между операционной системой и аппаратурой компьютера. При работе под

Windows NT/2000/XP, разновидностями UNIX, OS/2 и другими альтернативными ОС BIOS практически не используется, выполняя лишь начальную проверку и настройку.

BIOS состоит из следующих частей:

1. POST (Power On Self Test) — программа, ответственная за тестирование

45

аппаратных средств компьютера при включении питания.

2.System Setup — программа настройки системы.

3.Набор программ для управления работой аппаратуры ПК.

BIOS, вообще говоря, уникален для каждой модели материнской платы компьютера, то есть он разрабатывается с учетом особенностей функционирования той комбинации оборудования, которая характерна именно для данной модели.

BIOS для современных системных плат разрабатывается чаще всего одной из специализирующихся на этом фирм — Award Software (поглотившей Phoenix Technology – одного из самых известных в прошлом производителей BIOS),

American Megatrends Inc. (AMI), Microid Research. В настоящее время наиболее популярен Award BIOS. Некоторые производители материнских плат — Intel, IBM или Acer — сами разрабатывают BIOS для своих плат. Они или существенно расширяют набор настроек или (как в случае с Intel), наоборот, ограничивают количество настроек только минимально необходимыми.

Первоначально BIOS размещалась в микросхеме ПЗУ (постоянное запоминающее устройство — ROM, Read-Only Memory: только для чтения), размещенной на материнской плате компьютера. Эта технология позволяет BIOS всегда быть доступной, несмотря на повреждения, например, дисковой системы. Это также позволяет компьютеру самостоятельно загружаться с других носителей. Поскольку доступ к оперативной памяти осуществляется значительно быстрее, чем к ПЗУ, производители компьютеров создавали системы таким образом, чтобы при включении компьютера выполнялось копирование BIOS из ПЗУ в оперативную память. Задействованная при этом область памяти называется теневой памятью.

Во всех современных платах BIOS хранится в электрически перепрограммируемых ПЗУ (Flash ROM), которые допускают перепрошивку BIOS средствами самой платы при помощи специальной программы. Это позволяет исправлять заводские ошибки в BIOS, изменять заводские умолчания, вносить другие изменения, обновлять BIOS под новые материнские платы или компоненты компьютера.

Однако кроме явных плюсов в этой технологии есть и слабые стороны. Например, в настоящее время существует группа вирусов, которые, пользуясь возможностью изменять содержимое BIOS, стирают или изменяют его и таким образом делают компьютер неработоспособным. Из-за неправильного или отсутствующего BIOSа компьютер отказывается загружаться. Исправить такую

46

ситуацию можно только в сервисном центре, где в специальном устройстве — программаторе — на микросхему Flash ROM будет записана исходная версия BIOS. Например, известный вирус «Чернобыль», эпидемия которого была 26 апреля 1999 г., уничтожил миллионы BIOS по всему миру. После этой эпидемии некоторые производители стали снабжать свои материнские платы двумя копиями BIOS. В случае повреждения основной копии загружается содержимое резервной микросхемы. Однако такие платы встречаются достаточно редко.

Свои настройки BIOS хранит в так называемой CMOS RAM. CMOS RAM называется так потому, что она выполнена на основе CMOS-структур (CMOS — Complementary Metal Oxide Semiconductor), которые отличаются малым энергопотреблением. CMOS-память является энергонезависимой только потому, что постоянно подпитывается от аккумулятора, расположенного на системной плате. В то время, когда компьютер включен, CMOS RAM питается от блока питания компьютера. Энергопотребление CMOS RAM настолько мало, что даже при выключенном компьютере и отсутствующей батарее ее содержимое может сохраняться более суток только за счет остаточных зарядов на конденсаторах блока питания.

В CMOS RAM хранится информация о текущих показаниях часов, значении времени для будильника, конфигурации компьютера: количестве памяти, типах накопителей и т. д. В случае повреждения микросхемы CMOS RAM (а также разряде батареи или аккумулятора) BIOS имеет возможность воспользоваться настройками по умолчанию.

Общий принцип, которого следует придерживаться: если компьютер работает стабильно и никаких недостатков в его работе, связанных с BIOS, не выявлено, то обновлять BIOS не следует.

Однако существуют ситуации, когда обновление BIOS необходимо. Обычно это выход нового процессора, поддержка которого не была заложена в прежней версии. Прежде чем устанавливать новую версию, нужно отправиться на сайт технической поддержки фирмы-производителя системной платы, прочитать спецификации новой версии BIOS и при необходимости скачать их, удостоверившись, что эта версия исправляет именно те недостатки, которые были выявлены в вашем компьютере.

При включения компьютера на процессор подается напряжение питания, и он «просыпается». Первыми прочитанными процессором командами являются инструкции из чипа BIOS (об этом заботятся микросхемы системной платы). Первым запускается POST — программа самотестирования. POST выполняет

47

следующие шаги:

инициализирует системные ресурсы и регистры чипсетов, систему управления электропитанием;

определяет объем оперативной памяти (RAM) и тестирует ее; инициализирует видеоадаптер; включает клавиатуру;

тестирует последовательные и параллельные порты; инициализирует дисководы и контроллеры жестких дисков; отображает итоговую системную информацию.

Все эти действия скоротечно отображаются на экране монитора (в чернобелом варианте) и их можно проследить и даже проанализировать, нажав клавишу «Pause».

В процессе работы BIOS сравнивает данные текущей системной конфигурации с информацией, хранящейся в CMOS, и при необходимости обновляет ее. Если при выполнении какого-либо шага возникли сбои, BIOS информирует об этом сообщениями на экране монитора, а если это невозможно (например, еще не был проинициализирован видеоадаптер), выдает звуковые сигналы через системный динамик. Количество гудков соответствует кодам ошибки, которые можно узнать из документации. Некоторые системные платы снабжаются жидкокристаллическим индикатором, где отображаются стадии прохождения POST-тестов и коды возникших ошибок.

После того как все POST-задания завершены, BIOS приступает к поиску программы-загрузчика. Современные версии BIOS позволяют загружать операционную систему не только с флоппи-дисководов и жесткого диска, но и с привода CD-ROM, ZIP-устройств или Flash накопителей. Программа-загрузчик обычно располагается в первом секторе диска (винчестера), на котором размещена операционная система. Порядок перебора дисков при поиске загрузчика задается в настройках BIOS. Если загрузчик найден, он помещается в память и ему передается управление. После этого он находит и помещает в память собственно программу загрузки операционной системы (operation system loader), которая загружает, инициализирует и конфигурирует операционную систему и драйвера устройств. И уже в завершение, когда операционная система загружена, все управление передается ОС Windows, а затем запускаются другие программы, и в первую очередь из папки «Автозагрузка».

Как уже говорилось ранее, в системах под управлением DOS или Windows

48

9х BIOS берет на себя роль управления аппаратной частью ПК и служит посредником между операционной системой и оборудованием.

BIOS реализует свои функции через систему прерываний программного обеспечения. Прерывания программного обеспечения приводят к тому, что микропроцессор приостанавливает выполнение текущей задачи и начинает выполнять подпрограмму по обработке прерывания.

Проблема BIOS в том, что ограниченным числом подпрограмм невозможно оптимальным образом накрыть все потребности программного обеспечения и все особенности работы оборудования. Таким образом, использование подпрограмм BIOS не всегда является благом. В частности, эти подпрограммы реализуют некоторые функции компьютера очень медленно. Другим отрицательным моментом является то, что BIOS не позволяет полностью использовать возможности имеющегося оборудования, например его возможности, которые были реализованы после написания BIOS. Поэтому все современные операционные системы, обладая развитой системой обнаружения, конфигурирования и работы с аппаратным обеспечением компьютеров посредством драйверов, не пользуются услугами BIOS.

В будущем ряд производителей системных плат намерены отказаться от использования BIOS. Например, Intel разрабатывает ряд технологий, которые позволят перераспределить функции BIOS между чипсетом и расширениями операционной системы и избавиться от самой старой из доживших до наших дней части ПК.

Полное название BIOSа – ROM BIOS (Read Only Memory Basic Input/Output System – только для чтения основная система ввода–вывода). На начальных этапах развития персональных компьютеров BIOS кратко назвали ПЗУ (Постоянное Запоминающее Устройство). ПЗУ является связующим звеном, между операционной системой и железом. Не будь ROM BIOS, то операционная система была бы привязана к аппаратным средствам (как это и было практически на всех моделях микро-ЭВМ) и полностью бы от них зависела. Поскольку операционные системы имеют единый интерфейс для работы с различной аппаратурой, то проблем в несовместимости hardware и software, как правило, не происходят, так как между ними как раз и стоит BIOS. Напомним, что в компьютерном мире по принятой терминалогии hardware – это аппаратная часть компьютера, а software – программное обеспечение. Все это может выглядеть примерно так (рис.12):

49

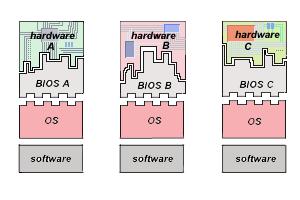

Рис. 12. Роль BIOSа в создании единого аппаратно-программного комплекса

Каждая материнская плата оснащена микросхемой BIOS, которых существует четыре типа:

1.ROM (Read Only Memory) или ПЗУ;

2.PROM (Programmable ROM) или ППЗУ (Программируемое ПЗУ);

3.EPROM (Erasable PROM) или СППЗУ (Стираемое ППЗУ);

4.EEPROM (Electrically EPROM) или ЭСППЗУ (Электронное – Стираемое

ППЗУ), второе название – flash ROM.

ROM. Первые ПЗУ представляли собой матрицу, на которой был выжжен код программы. Матрица представляла собой кремниевый кристалл. Перезаписать данные не представлялось возможным. Эта технология продержалась не слишком долго.

PROM. В конце 70-х годов фирма Texas Instruments разработала впервые программируемое ПЗУ. Первое ППЗУ имело емкость до 2 Мбайт. Запись на микросхему PROM можно сделать один раз. Но в отличие от ПЗУ, ППЗУ можно было запрограммировать в домашних условиях. Нужно было лишь купить новую ИС и иметь дома программирующее устройство, подключенное к компьютеру. Микросхемы ППЗУ имели свои идентификационные номера по которым можно было определить тип ППЗУ и объем в Кбайтах.

EPROM. На новых микросхемах имелось кварцевое окошко, довольно дорогое. Через окошко под воздействием ультрафиолетовых лучей возникала химическая реакция, которая восстанавливала ячейки. Для стирания записанной информации применялось специальное устройство. По физическим и функциональным параметрам микросхемы EPROM особо не отличались от

PROM.

EEPROM. Основное преимущество этих микросхем заключается в том,

50

что для перепрограммирования не требуется их снятия с материнской платы и не требуется никакого дополнительного оборудования. Уже с 1994 года почти все системные платы оснащаются flash ROM, а на данный момент времени другого BIOS на современной материнской плате не встретишь.

3.4. Порты ввода-вывода

Порты предназначены для соединения периферийных устройств с материнской платой. Существует несколько видов портов.

Параллельные порты (LPT). Чаще всего параллельные порты LPT использовались для подключения к компьютеру печатающих устройств (принтеров или плоттеров). В 1990-х годах, когда активно применялись внешние ZIP-устройства, они также подключались посредством LPT. Параллельные порты LPT применяются более двух десятилетий, начиная с первых поколений ПК. На некоторых компьютерах их было до трех (LPT-1,-2,-3). Сегодня LPT практически не находят применения, так как фактически все периферийное оборудование имеет в наличии более современные способы соединения, в частности посредством USB. Производители материнских плат в последнее время отказываются от установки этих портов на своей продукции.

Параллельные порты получили свое название благодаря методу передачи данных, т. к. они имеют восемь разрядов шины данных и способны передавать информацию синхронно байтами одновременно по восьми линиям.

Сигналы данных могут дополнительно обеспечиваться собственными сигнальными линиями заземления — по одному на каждый канал данных. В таком случае число сигналов возрастает до 25. Для соединения компьютера с устройством при помощи параллельного интерфейса используется 25контактный разъем Centronics.

Параллельные интерфейсы по сравнению с другими имели на тот период высокую скорость передачи данных (до 150 Кбайт/с) и низкую помехоустойчивость, что позволяет использовать кабель длиной не более 3 м.

Последовательные порты (СОМ). Последовательные порты передают данные последовательно по одному биту. Для передачи и приема в них используются два канала (один — для передачи и один — для приема) и несколько дополнительных сигнальных линий.

Для соединения при помощи последовательных портов используются 9- и 25-контактные соединительные разъемы. Последовательные коммуникационные
