Прозвонка мультиметром

Для начала разберем прозвонку мультиметром. Переводим прибор в режим прозвонки.

Далее поочередно прикасаемся щупами к парам выводов:

• При подключении щупов к аноду и катоду, прибор должен показывать обрыв — «1» или «OL» в зависимости от мультиметра. Если отображаются иные показатели хоть в одном направлении, тиристор пробит.

• Между анодом и управляющим электродом (выводом) должно быть небольшое сопротивление в одном из направлений. В противоположном — обрыв. Если в обоих направлениях или обрыв, или небольшое сопротивление — элемент поврежден.

Обратите внимание, что величина сопротивления у разных серий разная — на это не стоит обращать особого внимания. Если хотите проверить и сопротивление переходов, посмотрите в технических характеристиках.

На рисунке представлены схемы испытаний. Крайний справа рисунок — усовершенствованный вариант с кнопкой, которую устанавливают между анодом и управляющим выводом. Для того чтобы мультиметр зафиксировал протекающий по цепи ток, кратковременно нажимаем на кнопку.

Виды тиристоров и их особые свойства

Полупроводниковые технологии все еще разрабатываются и совершенствуются. За несколько десятилетий появились новые разновидности тиристоров, которые имеют некоторые отличия.

• Динисторы или диодные тиристоры. Отличаются тем, что имеют только два вывода. Открываются подачей на анод и катод высокого напряжения в виде импульса. Называют еще «неуправляемые тиристоры».

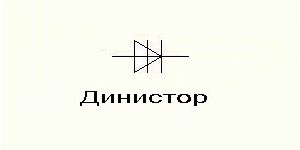

Ч еткого стандарта, регламентирующего изображение этого элемента на схеме, не существует. Самый распространенный вариант – изображение диода + дополнительная перпендикулярная черта. На зарубежных описаниях этот элемент может обозначаться словами trigger diode, буквами VD, VS, V, D.

Условное графическое изображение симметричных динисторов имеет несколько вариантов

М аркировка, наносимая на корпус динистора, состоит из букв и цифр. Наиболее популярны устройства российского производства КН102 (А…И). Первая буква в обозначении характеризует материал, из которого изготовлено устройство. К – кремний. Число из трех цифр обозначает номер разработки. Буквы, стоящие в конце маркировки, являются буквенными кодами напряжения включения.

Особенности устройства полупроводникового неуправляемого тиристора (динистора)

Структура динистора четырехслойная с тремя p-n-переходами. Эмиттерные переходы прямого направления – p-n1 и p-n3, переход p-n2 – коллекторный, обратной направленности, обладает высоким сопротивлением.

Выводы:

• анод – выводится из p-области;

• катод – выводится из n-области.

Отличие динистора от диода – количество p-n-переходов (у диода один p-n-переход), от обычного тиристора – отсутствие третьего, управляющего, входа.

Основные плюсы trigger diode:

• обеспечение несущественной потери мощности;

• возможность эксплуатации в широком температурном интервале – -40…+125°C;

• возможность получения высокого выходного напряжения.

Минус – отсутствие возможности управлять работой этого устройства.

Схема работы динистора

Основной принцип работы динистора: пропускание тока начинается при достижении определенного значения напряжения, которое является постоянным и не может быть изменено, поскольку триггер-диоды является неуправляемым.

Наглядное представление о том, как работает динистор, дает вольтамперная характеристика (ВАХ). На ВАХ симметричного элемента видно, что он будет функционировать при любом направлении прикладываемого напряжении. Верхняя и нижняя ветви центрально симметричны. Такую деталь можно включать в схему без учета полярности.

На графике изображены 3 возможных рабочих режима:

• Красный участок – закрытое состояние, при котором значение текущего напряжения ниже напряжения включения. Ток через триггер-диод не проходит.

• Синий – характеризует момент включения, когда напряжение на выводах достигает напряжения включения и элемент включается.

• Зеленый – открытое состояние, при котором характеристики элемента стабилизированы. В характеристиках на триггер-диод указывается наибольшее значение тока, который может через него протекать.

Несимметричные dinistor можно включать в схему только с соблюдением полярности. При обратном подсоединении элемент будет закрыт при напряжениях, не превышающих допустимое значение, при их превышении деталь сгорит.

По схеме функционирования триггер-диод похож на классический диод, но есть существенное отличие. Если напряжение открытия для диода очень мало и составляет десятки и сотни милливольт, то для динистора напряжение включения составляет несколько десятков вольт. Для закрытия устройства ток, проходящий через него, необходимо понизить до значения, которое меньше величины тока удержания, или разомкнуть цепь электропитания.
