Лабораторная работа №3 СТУ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Государственное образовательное учреждение

высшего профессионального образования

_______________________________________________

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

СВЯЗИ И ИНФОРМАТИКИ

Кафедра общей теории связи

ЛАБОРАТОРНАЯ РАБОТА

№ 3

по дисциплине «Схемотехника телекоммуникационных устройств»

на тему:

«Широкополосный усилитель с цепями коррекции»

Вариант №7

Москва ****

1. Цель Работы

Исследование влияния корректирующих звеньев и ООС на частотные свойства и переходные характеристики резисторных каскадов.

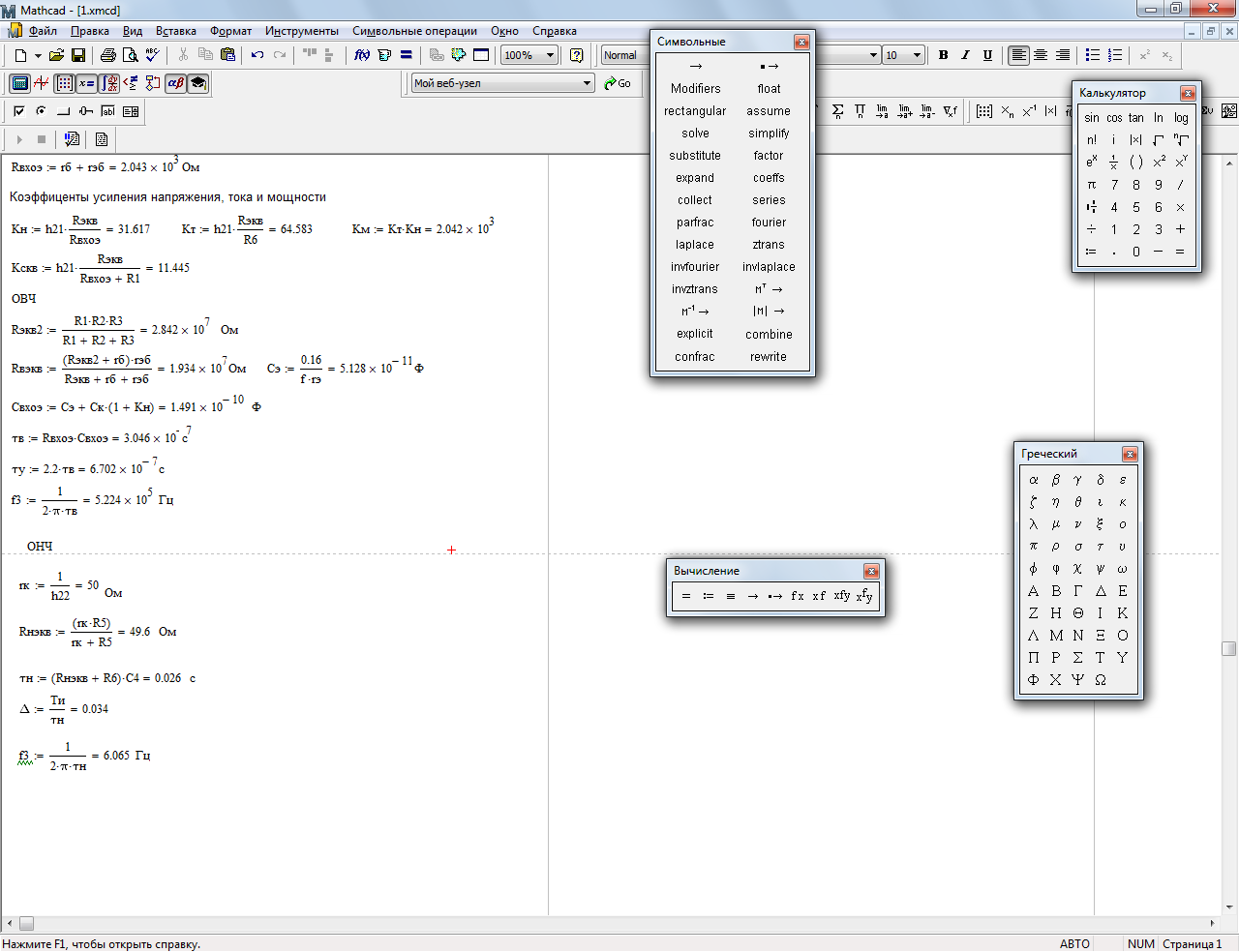

2. Предварительные расчеты

3. Расчеты в программе MicroCap

3.1.1. Схема исследуемого усиления с индуктивной коррекцией

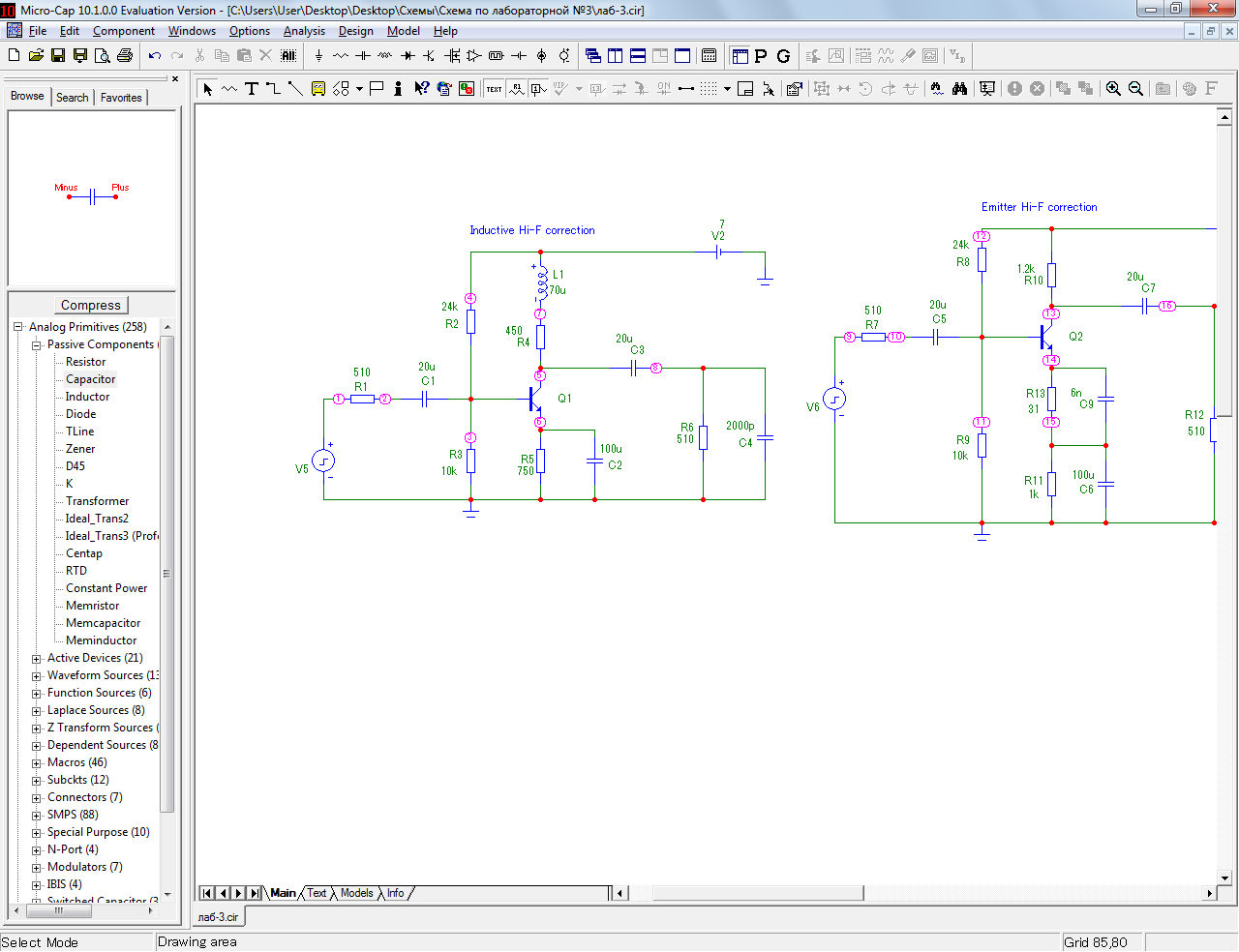

Схемы исследуемых усилителей представлены на Рис. 1. и Рис. 2.:

Рис. 1. Схема исследуемого усилителя (с индуктивной коррекцией)

3.1.2. Схема исследуемого усиления с эмиттерной коррекцией

Рис. 2. Схема исследуемого усилителя (с эммитерной коррекцией)

3.2. Индуктивная коррекция

Амплитудно-частотная характеристика представлена на Рис. 3.:

Рис. 3. Амплитудно-частотная характеристика

f_вгр = 662 кГц

Изменение L1 от 50 мкГн до 100 мкГн с шагом 10 мкГн

Амплитудно-частотная характеристика при изменении L1 представлена на Рис. 4.:

Рис. 4. Амплитудно-частотная характеристикас изменением L1

L_опт = 70 мкГнf_вгр = 630 кГц:

Амплитудно-частотная характеристика при L1 = L_опт представлена на Рис. 5.:

Рис. 5. Амплитудно-частотная характеристикас L_опт

Изменение R5 от 300 Ом до 600 Ом с шагом 100 Ом

Амплитудно-частотная характеристика при изменении R5представлена на Рис. 6.:

Рис. 6. Амплитудно-частотная характеристикас изменением R5

R_опт = 300 Ом f_вгр = 630 кГц

Амплитудно-частотная характеристика при R5 = R_опт представлена на Рис. 7.:

Рис. 7. Амплитудно-частотная характеристикас R_опт

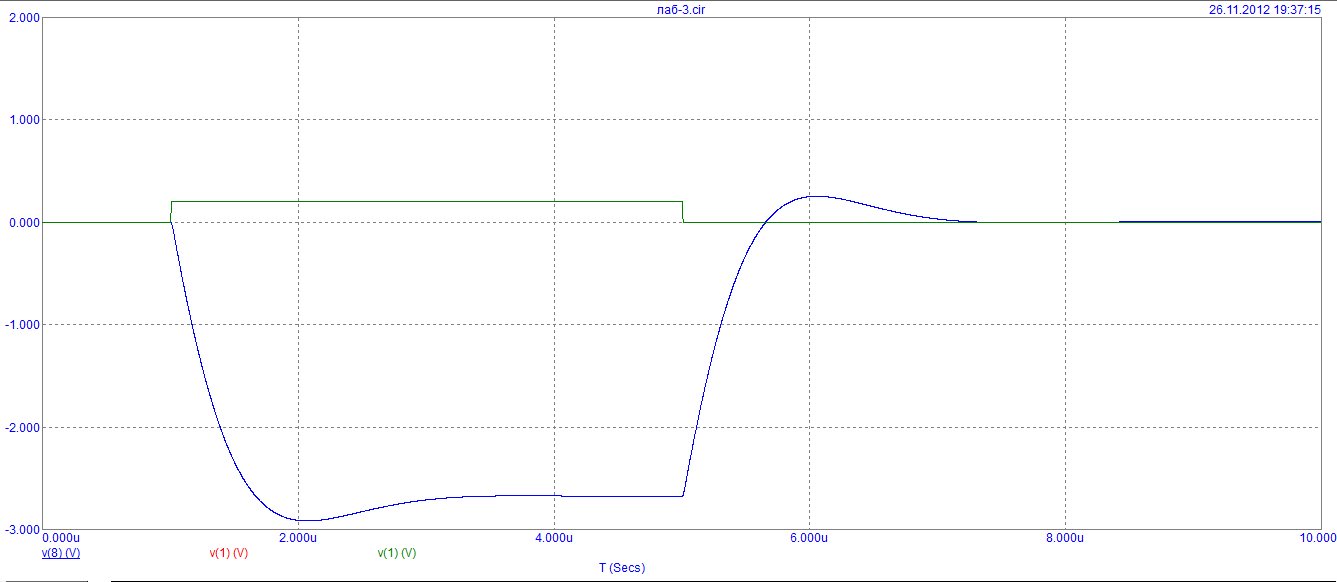

Переходная характеристика для исходного варианта представлена на рис. 8.:

Рис. 8. Переходная характеристика

τ_уст = 1,5 мкс

Переходная характеристика для оптимального варианта представлена на рис. 9.:

Рис. 9. Переходная характеристика (оптимальная)

τ_уст = 1,8 мкс

После коррекции импульс приобрел более правильную форму. Однако увеличилось время нарастания.

3.3. Эмиттерная коррекция

Амплитудно-частотная характеристика представлена на Рис. 10.:

Рис. 10. Амплитудно-частотная характеристика

f_вгр = 1,77 МГц

Изменение С2 от 1нФ до 16нФ с шагом 5 нФ

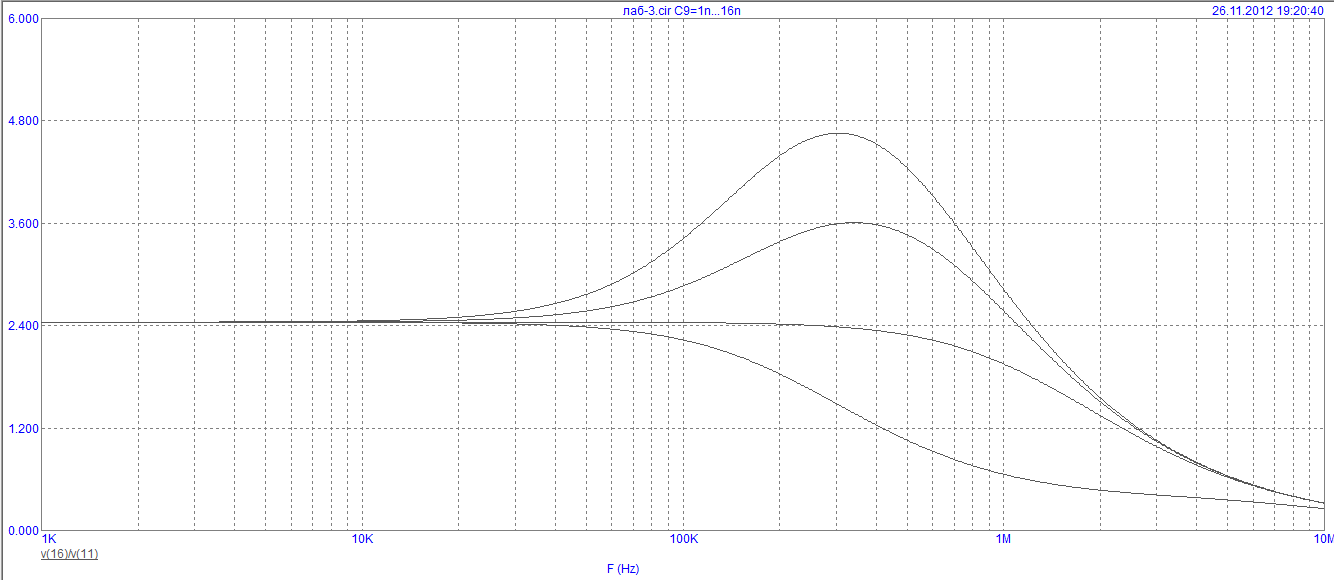

Амплитудно-частотная характеристика при изменении С2представлена на Рис. 11.:

Рис. 11. Амплитудно-частотная характеристикас изменением L1

С_опт = 6 нФf_вгр = 1,3 МГц

Изменение R4 от 1 Ом до 121Ом с шагом 30 Ом

Амплитудно-частотная характеристика при изменении R4представлена на Рис. 12.:

R_опт= 31 Ом f_вгр = 400 кГц.

Рис. 12. Амплитудно-частотная характеристикас изменением R4

Амплитудно-частотная характеристика cоптимальными параметрамипредставлена на Рис. 13.:

Рис. 13. Амплитудно-частотная характеристикас оптимальными параметрами

fвч = 230 кГц.

Переходная характеристика для исходного варианта представлена на рис. 14.:

Рис. 14. Переходная характеристика

τ_уст = 1,2 мкс.

Переходная характеристика для исходного варианта представлена на рис. 15.:

Рис. 15. Переходная характеристика

τ_уст = 2,4 мкс

Тип коррекции	Параметры АЧХ	Параметры корректирующих цепей		fвч, Гц	τуст,мкс
Индуктивная	Исх.вариант	R5 = 300	L1 = 100 мкГн	662 кГц	1,5
	Макс.плоск.	R5 = 300	L1 = 70 мкГн	630 кГц	1,8
Эмиттерная	Исх.вариант	R4 = 120	C2 = 15 нФ	1,77 МГц	1,2
	Макс.плоск.	R4 = 31	С2 = 6 нФ	230 кГц	2,4

6. Выводы

При введении коррекции увеличивается время установления импулься, но графики АЧХ и Переходной характеристики выравниваются. Уменьшается частота fвч, причем для эмиттерной коррекции это уменьшение более существенное
