Отчет по практической работе №1

«Расчет радиуса зоны Френеля для беспроводного канала»

По дисциплине: «Передача данных в беспроводных сетях»

Цель работы:

Ознакомиться с понятием зоны Френеля, научиться рассчитывать радиус зоны Френеля и оценивать требуемую высоту размещения приемопередающего оборудования.

Исходные данные:

1. Рассчитать радиус зоны Френеля для частоты f₁ в центральной точке и в 9–10 точках (равномерно) от центра до каждой из антенн (по 9–10 точек до каждой антенны).

Рассчитаем радиус в центральной точке используя формулу:

Определим точки, которые мы будем использовать:

В результате расчетов для частоты f₁ по формуле получим:

R = [0; 21.81; 29.09; 33.32; 35.62; 36.36; 35.62; 33.32; 29.09; 21.81; 0]

2. Повторить расчет для частоты f₂.

Рассчитаем радиус в центральной точке используя формулу:

Определим точки, которые мы будем использовать:

В результате расчетов для частоты f₂ по формуле получим:

R = [0; 17.64; 23.52; 26.95; 28.81; 29.4; 28.81; 26.95; 23.52; 17.64; 0]

3. По полученным данным построить графики зависимости радиуса зоны Френеля от расстояния до первой антенны.

Рисунок 1. График зависимости радиуса зоны Френеля от расстояния до первой антенны для частоты f₁.

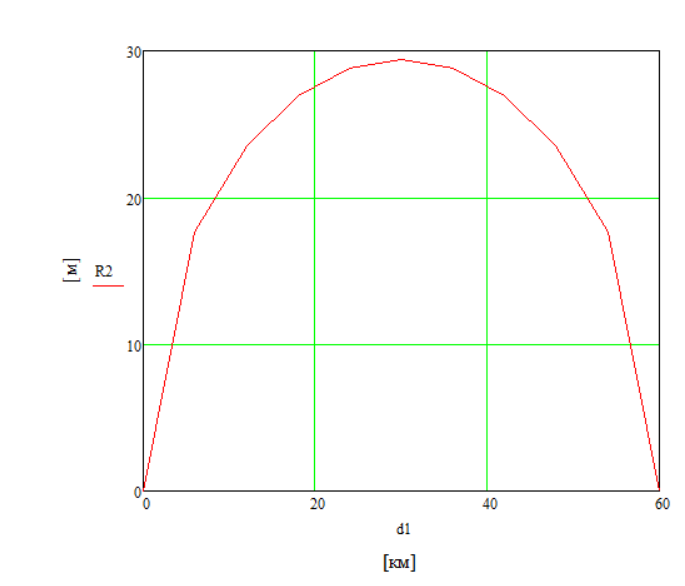

Рисунок 2. График зависимости радиуса зоны Френеля от расстояния до первой антенны для частоты f₂.

Рисунок 3. Сравнительный график зависимости и радиуса зоны Френеля от расстояния до первой антенны для частоты f₁ и f₂.

4. Для частоты f₁ определить минимально возможную высоту подвеса антенн приемопередатчиков, на которой можно пренебречь помехами, вносимыми препятствиями.

G = (6371 + (0.6*(Rc_f1/1000)))**2 + ((d/2)**2)

hmin = math.sqrt(G) - 6371

print('hmin = ',hmin*1000,'м')

hmin = 92.44688380840671 м

Вывод:

С увеличением частоты зона Френеля уменьшается.
