Отчет 1 лабораторная ТЭД
.docxФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Санкт-Петербургский государственный университет телекоммуникаций им. проф. М.А. Бонч-Бруевича»
Факультет Радиотехнологий связи
Кафедра Радиосистем и обработки сигналов
Дисциплина «Техническая электродинамика»
Лабораторная работа №1
«Исследование электромагнитного поля элементарного электрического излучателя»
1. Предварительные расчеты.
По формуле рассчитать и построить в полярной и декартовой системах координат теоретическую зависимость в E-плоскости в интервале углов 0° ≤ θ ≤ 180°.
F(θ) |
θ |
0 |
0 |
0,173648 |
10 |
0,34202 |
20 |
0,5 |
30 |
0,642788 |
40 |
0,766044 |
50 |
0,866025 |
60 |
0,939693 |
70 |
0,984808 |
80 |
1 |
90 |
0,984808 |
100 |
0,939693 |
110 |
0,866025 |
120 |
0,766044 |
130 |
0,642788 |
140 |
0,5 |
150 |
0,34202 |
160 |
0,173648 |
170 |
0 |
180 |

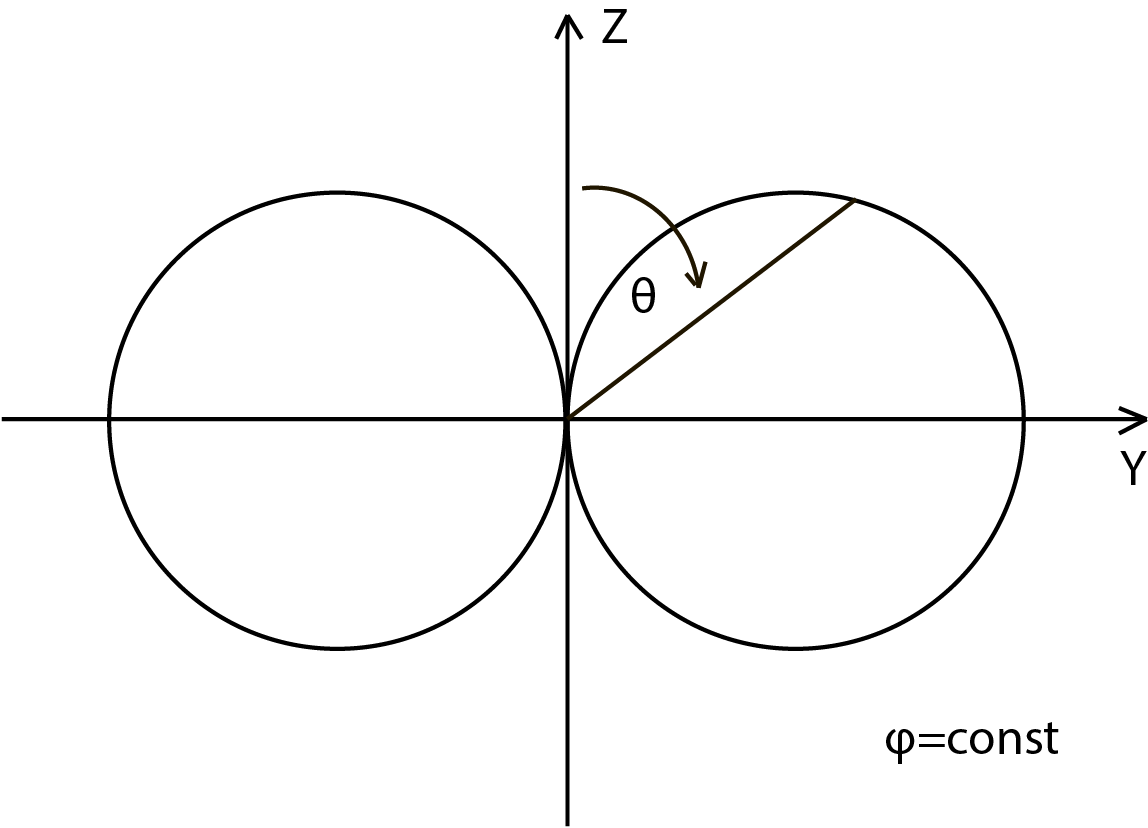

График плоскостной диаграммы направленности в полярной системе координат.

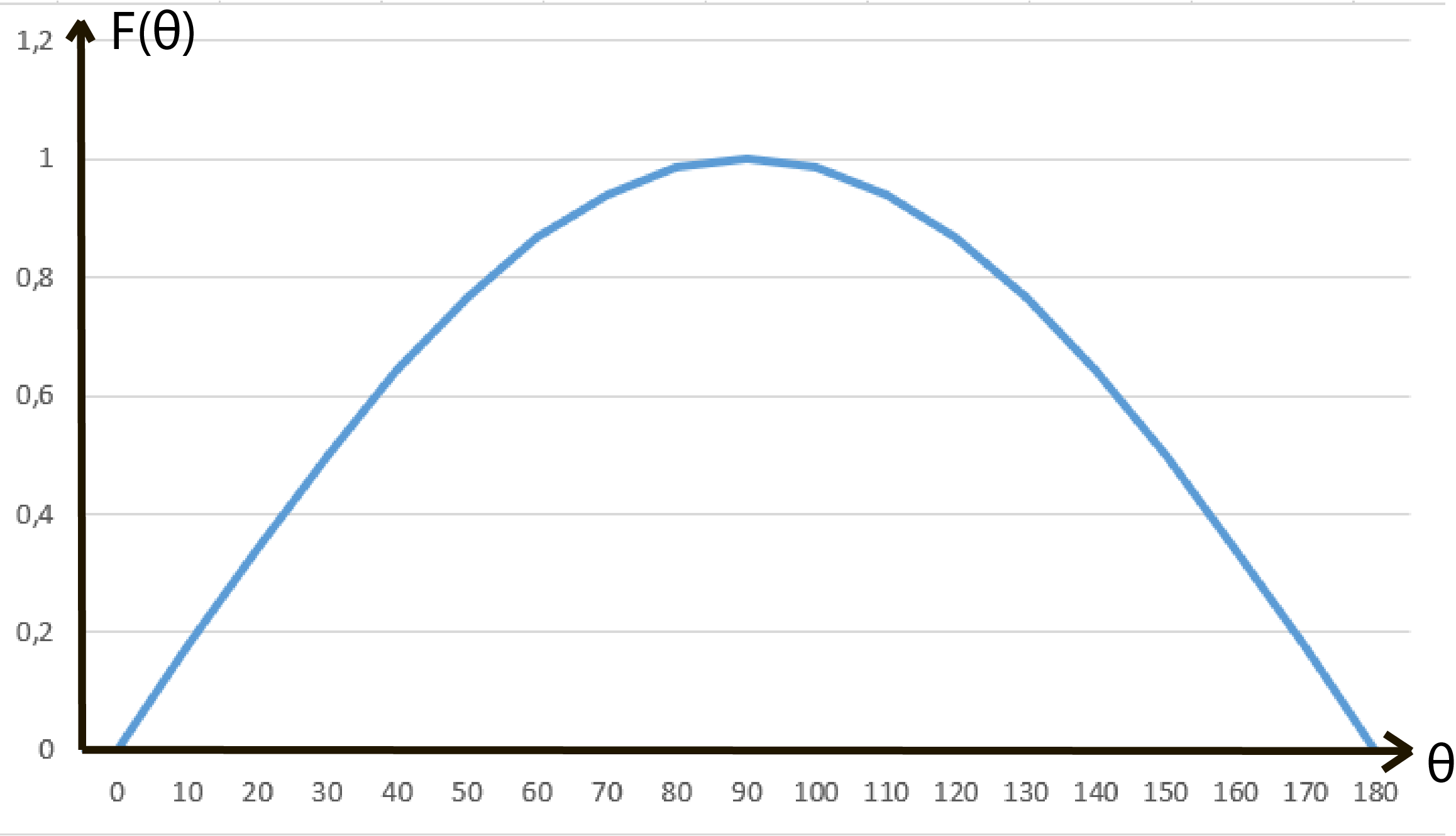

График плоскостной диаграммы направленности в декартовой системе координат.
По формуле рассчитать и построить в полярной и декартовой системах координат теоретическую зависимость в H-плоскости в интервале углов 0° ≤ φ ≤ 360°.
График плоскостной диаграммы направленности в полярной системе координат.

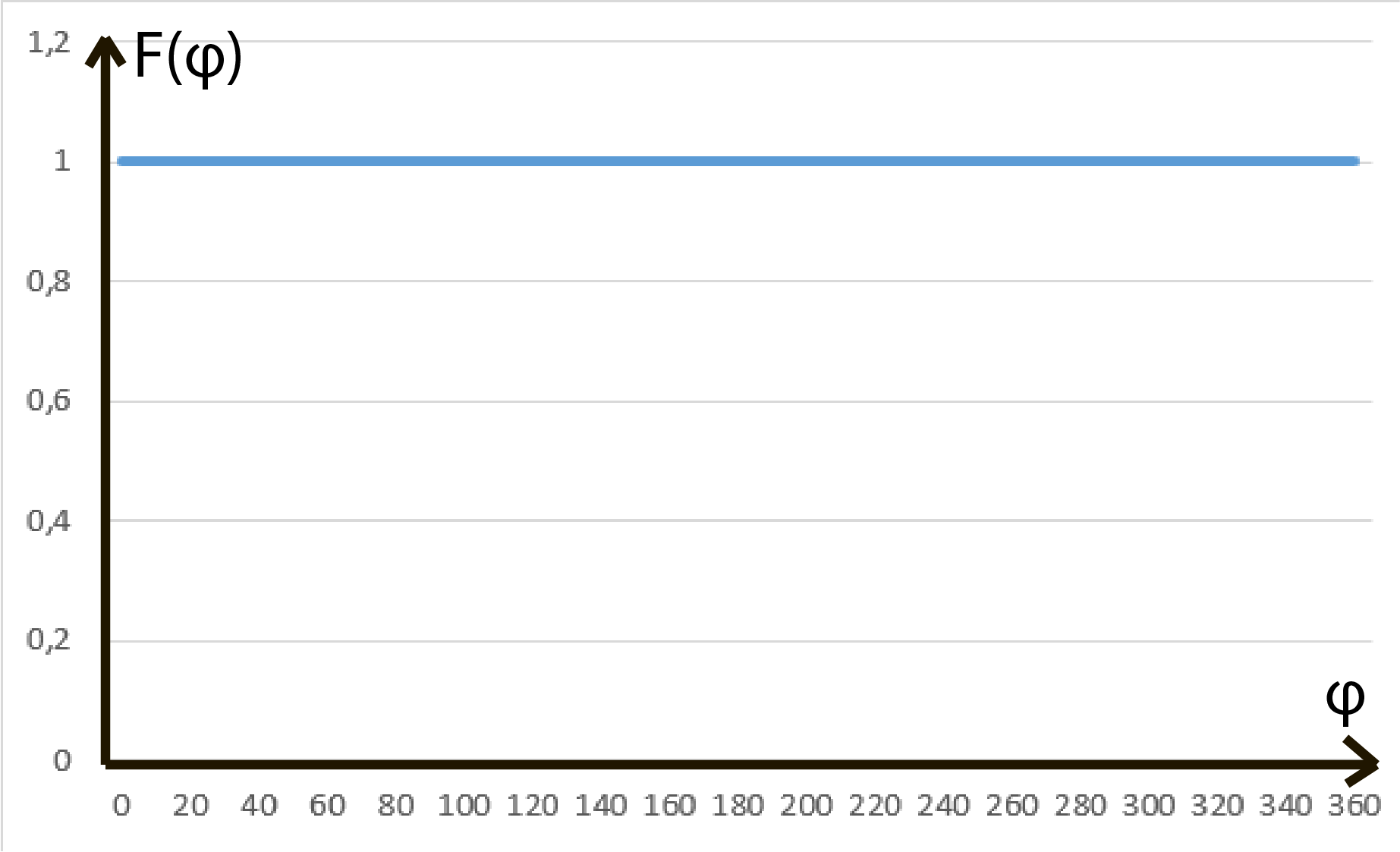

График плоскостной диаграммы направленности в декартовой системе координат.
2. Схема лабораторной установки.
1. Генератор высокой частоты.
2. Коаксиальный волновод.
3. Симметрирующее и согласующие устройство.
4. Излучатель (диполь Герца).
5. Исследуемый диполь Герца.
6. Кристаллический детектор.
7. Коаксиальный волновод.
8. Низкочастотный измерительный усилитель.
