КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ В
ТЕМА № 5.
Блочное (3D) моделирование

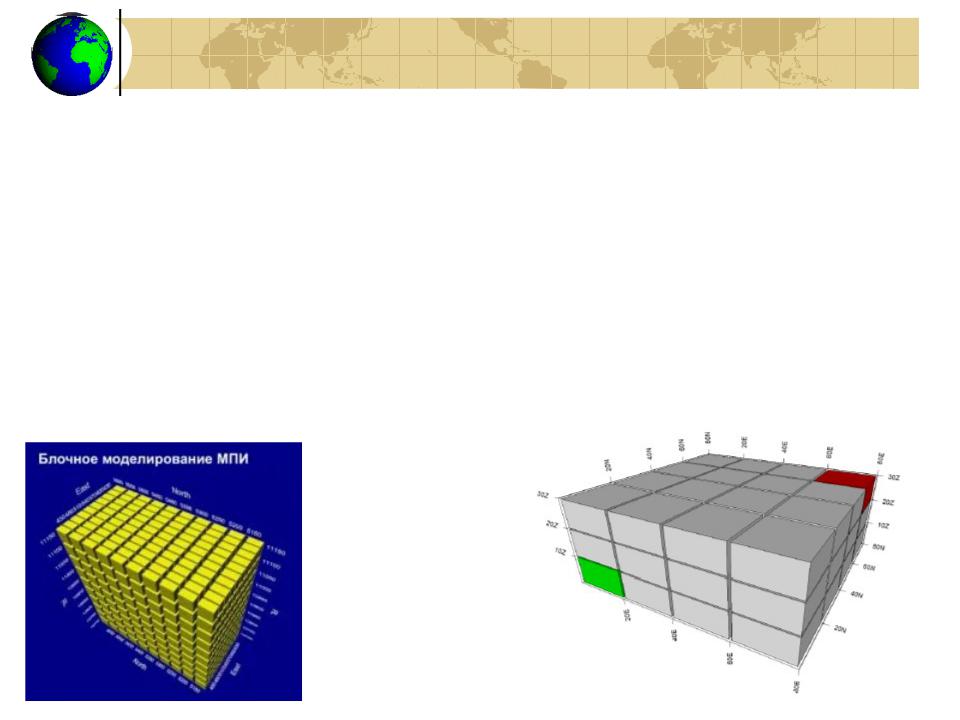

Основы блочного моделирования
Блочное моделирование основано на:
разделении пространства, в котором находятся целевые объекты (залежи УВ, рудные тела) на однородные блоки (3D ячейки) различной формы;
расчете значений атрибутов объекта (содержания полезного компонента,
коллекторских свойств и т.д.) в каждом блоке с помощью различных методов интерполяции данных, полученных в точках измерения.
Пустая блочная модель |
Блочная модель после интерполяции |
Создание пустой блочной модели
Блочная модель может быть построена на всем пространстве месторождения, однако обычно при ее создании используют готовую каркасную модель целевого объекта.
Блочное и каркасное моделирование рассматривается как составные части 3D моделирования
геологических объектов.
Каркасная модель залежи
Блочная модель залежи
Геометрия блочной модели
Геометрические характеристики блочной модели определяются исходя из множества факторов:
размеров модели;
густоты сети и характера пространственного распределения точек измерения;
изменчивости свойств объекта; необходимой точности подсчета запасов и т.д.
Размер элементарного блока
В целом, размер элементарного блока должен быть приблизительно равен или немного
меньше половине расстояния между скважинами буровой сети.
Форма 3D ячеек
В настоящее время используется блочные модели с различной формой 3D блоков.
Классификация 3Д сеток
Структурированныесетки
Ячейки структурированных сеток всегда представляют собой шестигранники (т. е. имеют 8 вершин).
1. Регулярные структурированные сетки
Ячейки регулярной структурированной сетки характеризуются
одинаковой длиной и шириной горизонтальной проекции
ячеек («инкрементом»).
При описании сетки регулярной геометрии используется только Z-координата вершин всех ячеек.
Горизонтальная проекция ячеек
Простейший тип регулярной структурированной сетки – это прямоугольная пространственная решетка.
Декартовый (картезианский) тип геометрии
Самый простой вид структурированных 3D сеток – прямоугольные призмы с постоянным размером ячеек
Верхняя и нижняя грани строго горизонтальны: Z const
X =const; Y =const ; Z =const
2. Структурированные сетки типа «угловой точки»
Особенности геометрии типа «угловой точки»:
более сложное описание (т. к. ячейки имеют разную длину и ширину),
все ячейки могут иметь произвольную длину и ширину,
ребра ячеек могут быть наклонными,
можно встраивать разломы,
можно создавать различное горизонтальное разрешение в разных частях сетки, можно встраивать локальные измельчения, в том числе и вокруг скважин.
