Порядок выполнения работы

1. Откройте ArcMap с новой пустой картой. Установите в свойствах фрейма данных:

• в качестве единиц измерения координат карты и единиц отображения – метры;

• выберите в качестве базового масштаба - 1:25000.

2. Загрузите в ArcMap исходные данные. Выберите подходящие символы для отображения объектов каждого слоя.

3. Используя свойства слоя skv.shp, подпишите номера скважин и конвертируйте их в аннотации.

4. Подпишите отметки изолиний.

Построение структурной карты кровли залежи

1. Постройте растровую модель кровли пласта с помощью инструмента Инструменты Spatial Analyst > Интерполяция > Топо в растр (рис. с7.1).

Рис. с7.1

2. Определите положение ВНК. Для этого выберите в ArcToolbox инструмент Инструменты Spatial Analyst > Поверхность > Изолиния по значениям и укажите значение отметки изолинии, соответствующее уровню ВНК (рис. с7.2).

Рис. с7.2

3. Выделите изолинию, оконтуривающую разбуренную структуру (рис. с7.3), и экспортируйте ее в новый слой Contur_VNK.shp.

Рис. с7.3

4. Откройте таблицу атрибутов слоя Contur_VNK.shp, добавьте новое поле Ef_neftol для записи значения эффективной нефтенасыщенности пласта и с помощью Калькулятора поля внесите значение 0.

5. Затем конвертируйте линейный слой Contur_VNK.shp в полигон, используя инструмент Управление данными> Пространственные объекты > Объект в полигон.

6. Откройте таблицу атрибутов полигонального слоя, добавьте новое поле S и с помощью опции Вычислить геометрию контекстного меню поля рассчитайте площадь нефтеносности.

7. Сохраните документ карты как gis2.mxd.

Создание грид модели распределения эффективных нефтенасыщенных толщин

1. Постройте растровую (грид) модель распределения эффективных нефтенасыщенных толщин в пределах контура нефтеносности. Для этого используйте инструмент Инструменты Spatial Analyst > Интерполяция > Топо в растр (рис. с7.4).

Рис. с7.4

2. Затем с помощью инструмента Инструменты Spatial Analyst > Поверхность > Изолиния постройте изолинии изменения нефтенасыщенных толщин с сечением 1 м (рис. с7.5).

Рис. с7.5

3. В заключении подпишите значения нефтенасыщенных толщин, измеренные в скважинах, и отметки изолиний. В результате получите подсчетный план, аналогичный представленному на рис. с7.6.

Рис. с7.6

Создание полей планиметрии

1. Разбивка территории на поля планиметрии осуществляется с учетом взаимного положения изолиний эффективных нефтенасыщенных толщин и внешнего контура ВНК, поэтому на первом этапе необходимо объединить в одном слое линейные объекты этих слоев. С этой целью откройте режим редактирования, выделите линию контура ВНК и скопируйте ее с помощью главного меню ArcMap Правка < Копировать. Затем активизируйте пункт меню Правка < Вставить и укажите в качестве целевого слоя вставки слой изолиний (рис. с7.7).

   Рис. с7.7

   Рис. с7.8

2. Затем в таблице атрибутов слоя изолиний эффективных нефтенасыщенных толщин исправьте значение отметки контура ВНК (выделено на рис. с7.8) на 0.

3. Закончите сеанс редактирования, сохранив изменения.

4. После этого с помощью инструмента Управление данными < Пространственные объекты < Объект в полигон конвертируйте вновь образованный линейный слой в полигональный Pol_plan.shp. В результате получите полигональный слой, содержащий 6 полей планиметрии. Вычислите площадь полей в единицах карты и пронумеруйте поля в поле ID (рис. с7.9).

   Рис. с7.9

   Рис. с7.10

5. Затем классифицируйте объекты по номеру рис. с7.10. Сохраните документ карты.

Подсчет запасов нефти

1. Затем перейдите к определению средних эффективных нефтенасыщенных толщин пласта в пределах каждого поля планиметрии.

2. Сначала с помощью инструмента Анализ <Наложение< Пространственное соединение добавьте атрибуты слоя изолинии эффективных нефтенасыщенных толщин к объектам слоя Pol_plan.shp (рис. с7.11). Выберите тип соединения JOIN_ONE_TO_MANY, опцию сопоставления пространственного положения объектов слоев INTERSECT и список полей атрибутов, как на рис. с7.11, а.

а

б

Рис. с7.11

3. В результате образуется новый полигональный слой Pol_plan1.shp, в таблице атрибутов которого (рис. с7.12) для каждого объекта в поле Contour записана отметка изолинии, пересекающей данное поле планиметрии.

Рис. с7.12

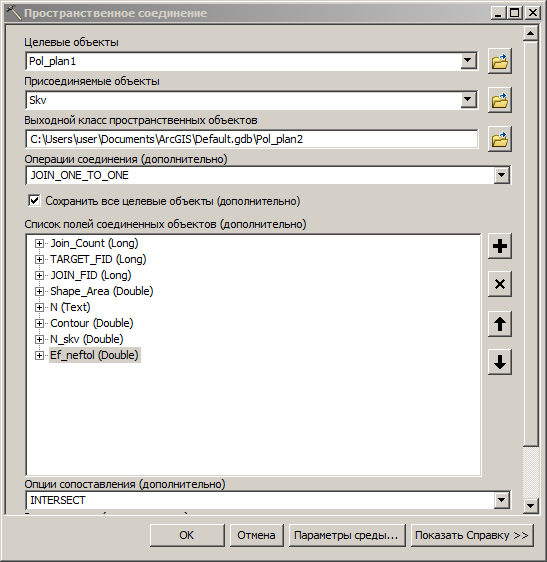

4. Аналогичным образом выполните пространственное соединение слоя Pol_plan1.shp с слоем скважин skv.shp (рис. с7.11, б).

5. В таблицу атрибутов нового слоя Pol_plan2.shp добавится поле Ef_neftol, в котором записаны значения эффективных нефтенасыщенных толщин, измеренные в скважинах, находящихся в пределах каждого поля планиметрии (рис. с7.13).

Рис. с7.13

6. В заключении используя опцию Суммировать контекстного меню поля ID (номер поля планиметрии), создайте резюмирующую таблицу, включив в нее следующие статистические параметры (рис. с7.14): минимальное и максимальное значения поля Contourи Ef_neftol и среднее значение поля S.

Рис. с7.14

7. Резюмирующая таблица представлена на рис. с7.15.

Рис. с7.15

8. В резюмирующей таблице создайте новое поле и вычислите в нем для каждого поля планиметрии среднее значение эффективных нефтенасыщенных толщин. (Среднее значение определяется как среднее арифметическое отметок изолиний, пересекающих поле планиметрии. В том случае, если отметки изолиний совпадают, учитываются значения, измеренные в скважинах).

9. В завершении осуществите подсчет запасов, используя формулы 2 и 1.

10. Сохраните документ карты.
