Создание комплексных картографических объектов
В программе Surferможно создавать 2 вида комплексных картографических объектов.
Многослойные карты (оверлеи), состоящие из нескольких карт одного или различных типов, которые совмещены по координатам X, Y и Z и образуют единый картографический объект (Map).
Объединение карт в оверлее можно осуществлять:
с помощью добавления к уже построенной карте нового слоя через опцию Map > Add;
простым перетаскиванием карты мышью в окне Object Manager.
Для удаления карты из оверлея используется команда Map>Break Apart Layer.
«Этажерки», в которых несколько карт, относящихся к одному и тому объекту, размещаются на странице таким образом, чтобы точки разных карт, имеющие одинаковые координаты X, Y, находились одна над другой. Их построение проводится с помощью команды Map >Stack Maps (Сложить карты стопкой).
Задание 4. Построение многослойных карт
Откройте карту map3.srf, созданную Вами при выполнении Задания 3.
Выделите в окне Object Manager слой 3D Surface и отобразите на карте положение точек наблюдения. Для этого выберите опцию Map>Add>Post Layer и укажите в качестве исходных данных файл skv.xls.
В открывшемся окне предупреждения (рис. л3.5) откажитесь от корректировки диапазона изменения координат. После этого в окне Object Manager к карте добавится слой Post, но точки наблюдения не отобразятся на чертеже.
Для визуализации исходных данных откройте свойства слоя Post и укажите, в каких полях таблицы skv.xls находятся значения координат X и Y, а также откорректируйте, как при выполнении Задания 1, другие параметры слоя. В результате получите многослойную карту, аналогичную представленной на рис. л3.20.
Рис. л3.20
Сохраните результат в файле map4.srf.
Затем аналогичным образом постройте многослойную карту рельефа, состоящую из трехмерной каркасной модели рельефа (3D Wireframe) и классифицированной карты точечных данных (Classed Post Map), отображающей положение скважин.

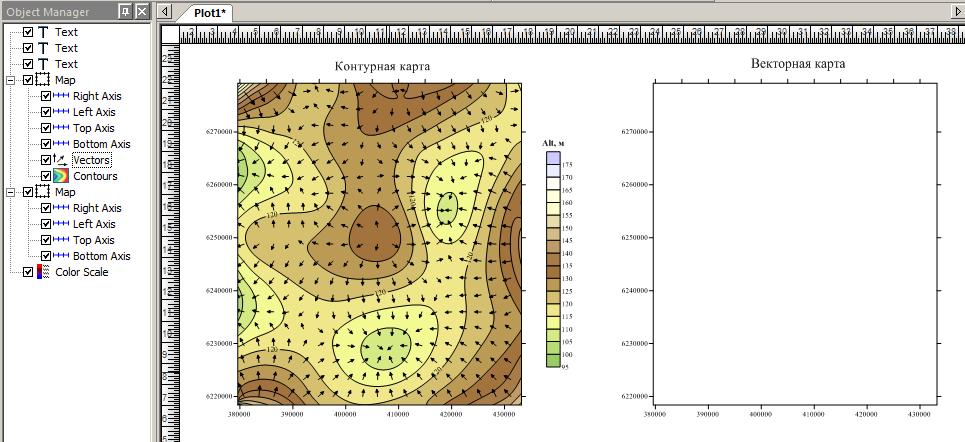

Наконец создайте оверлей контурной и векторной карт (рис. л3.21, а). Для этого в окне Object Manager просто перетащите слой Contourв карту, содержащую слой Vector. Это приведет к совмещению объектов карт по координатам (рис. л3.21, б).
а |
|
б |
|
Рис. л3.21
При создании оверлея следите, чтобы прозрачный слой карты (в данном случае Vector) располагался в Object Manager выше непрозрачного. В противном случае поменяйте слои местами.
Отредактируйте надписи, удалите пустые карты и сохраните чертеж в файле map4.srf.
Задание 5. Построение Stack Maps
Откройте карту map4.srf, созданную Вами при выполнении Задания 4.
Разместите на листе карты одну под другой, разнеся их по вертикали примерно на одно и то же расстояние.
Выделите все карты и откройте через контекстное меню свойства (Properties). Это позволит Вам на вкладыше Scale установить для всех карт одинаковый масштаб, а во вкладышеView - одинаковые параметры визуализации.
Затем, не отключая режим выделения, активизируйте опцию Map >Stack Maps. Это приведет к перемещению карт и совмещению их по координатам X и Y.
В завершении соедините углы всех карт вертикальными линиями, используя кнопку построения полилиний
на панели рисования. Для проведения линии, ориентированной строго по вертикали, удерживайте клавишу Ctrl.

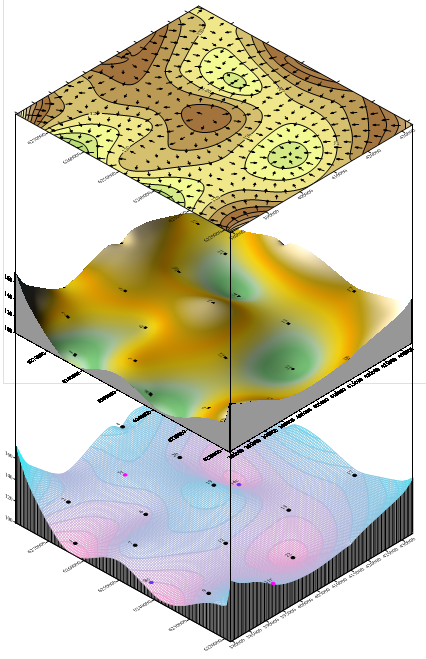

Оформите чертеж (рис. л3.22) и сохраните в файле map5.srf.
Рис. л3.22
