.docxУФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ФАКУЛЬТЕТ ИНФОРМАТИКИ И РОБОТОТЕХНИКИ
КАФЕДРА ВЫЧИСЛИТЕЛЬНОЙ МАТЕМАТИКИ И КИБЕРНЕТИКИ
Отчёт по лабораторной работе №2
«Логико-вероятностный метод»
по предмету: «Теория принятия решений»
Выполнил:
студент группы МО-417
Ибрагимова К.Б.
Проверил:
доцент каф. ВМиК
Николаева М. А.
Уфа 2021
Цель работы
Целью работы является освоение методов идентификации, оценки и управления информационными рисками.
Задачи
1. Изучение логико-вероятностного метода (ЛВМ).
2. Реализация ЛВМ в виде приложения.
Постановка задачи
Дано:
Ресурс с номером i, для которого выделены опасные состояния Sij, , где m число возможных состояний.
Структура ОС и вероятности инициирующих событий (угроз) xk, .
Требуется найти:
Вероятности Pij реализации опасных состояний Sij, .
Пример
Описание ИС:
В качестве информационной системы для данной лабораторной работы был выбран сервер файлов.
Опасное состояние:
Х0 – Нарушение работы сервера файлов
Промежуточные состояния:
Х1 — Утрата информации
Х2 — Неисправность конфигурационных файлов
Х3 — Ошибки в работе ядра ОС
Инициализирующие события:
Х4 — Ошибка сотрудника при обработке данных
Х5 — Неисправность устройства хранения
Х6 — Некорректное обновление ОС
Х7 — Повреждение резервной копии системных файлов
Х8 — Неисправность таблицы разделов
Х9 — Неисправность файловой системы
Х10 — Неисправность таблицы записей ОС сервера

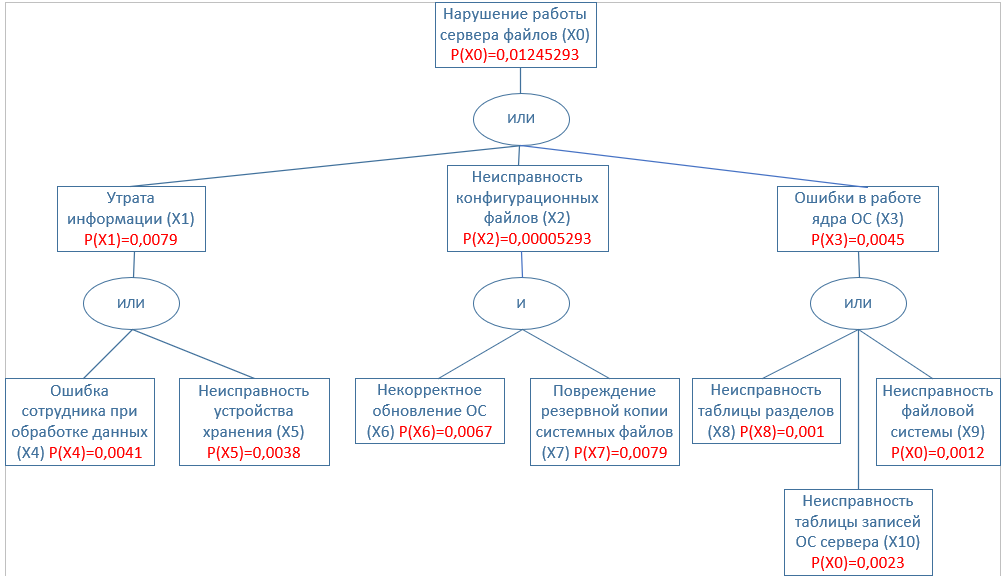

Дерево событий имеет следующий вид (Рис 1):
Рисунок 1. Дерево событий
Расчет ЛВМ:
Вероятность отказа системы: 0,01245293

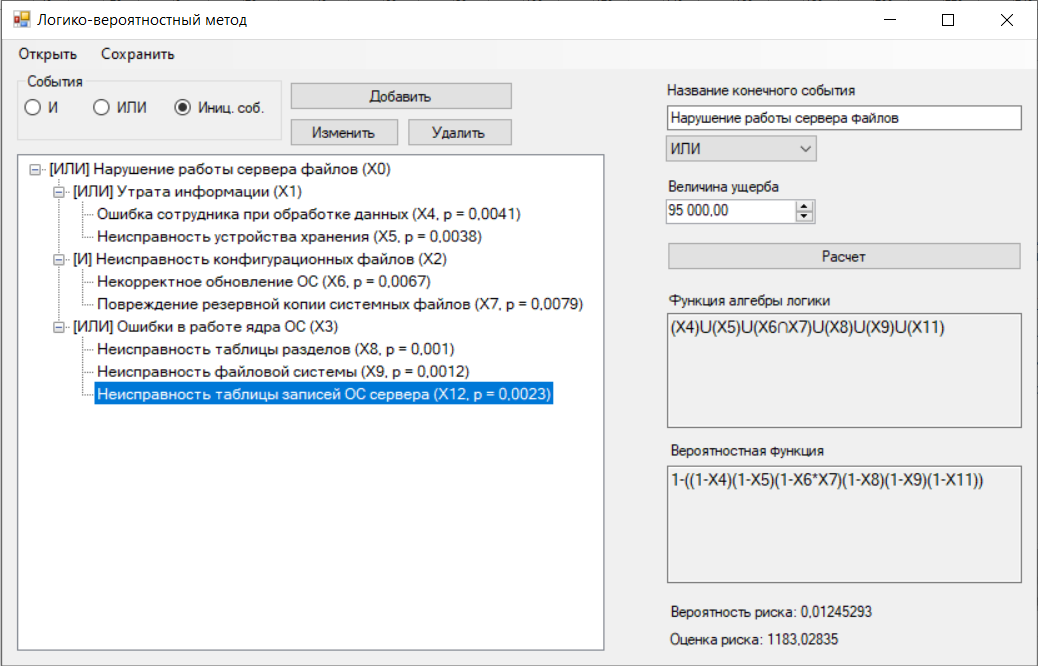

Руководство пользователя разработанного приложения

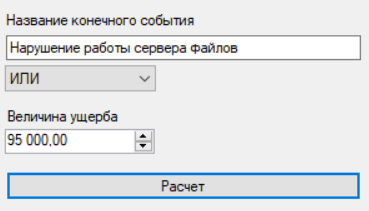

Задание конечного события (опасного состояния):
В правой части окна необходимо ввести название конечного события, в выпадающем списке выбрать вид условия (или, и) и ввести величину ущерба.

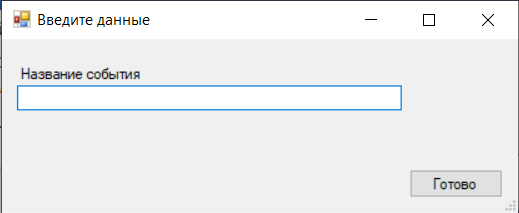

Добавление промежуточного события:
Над панелью дерева выбираем тип события (радиокнопки И, ИЛИ).
В компоненте дерева выделяем конечное или промежуточное событие.
Далее нажимаем кнопку «Добавить».
В диалоговом окне вводим название.
Нажимаем «Готово».

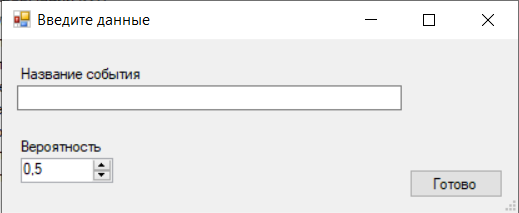

Добавление инициирующего события:
Над панелью дерева нажимаем на радиокнопку «Иниц. соб.».
В компоненте дерева выделяем конечное или промежуточное событие.
Далее нажимаем кнопку «Добавить».
В диалоговом окне вводим название и значение вероятности.
Нажимаем «Готово».
Редактирование промежуточного события
В компоненте дерева выделяем промежуточное событие.
Далее нажимаем кнопку «Изменить».
В диалоговом окне вводим название.
Нажимаем «Готово».

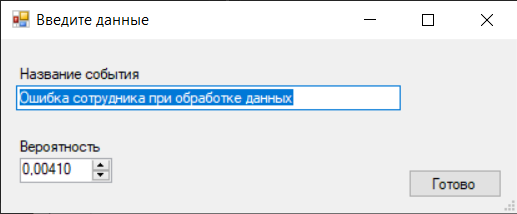

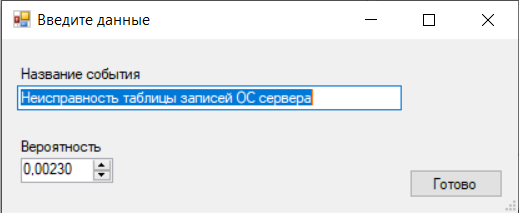

Редактирование инициирующего события
В компоненте дерева выделяем инициирующее событие.
Далее нажимаем кнопку «Изменить».
В диалоговом окне вводим название и значение вероятности.
Нажимаем «Готово».
Удаление события:
В компоненте дерева выделяем не конечное событие.
Далее нажимаем кнопку «Удалить».
Удаляется само событие и, если оно было промежуточным, то и дочерние тоже.

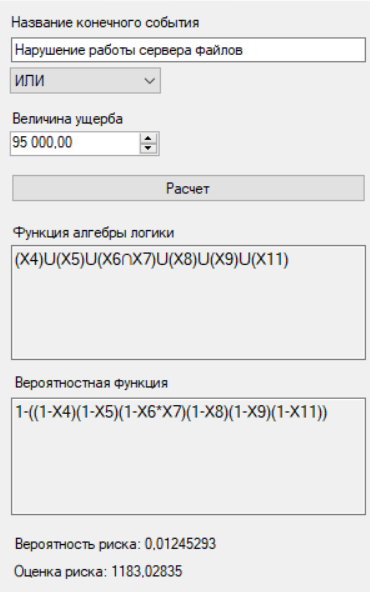

Выполнение расчетов
В правой части окна нажмите кнопку «Расчет».
После нажатия заполнятся поля функция алгебры логики, вероятностная функция, будет выведен результат вычисления вероятности риска и оценки риска.
Также в компоненте дерева у промежуточных и конечного событий будут заданы вычисленные вероятности.
В результате выполнения программы в правой части окна отображаются вычисленные: функция алгебры логики, вероятностная функция, вероятность риска и оценка риска.
Вывод
В ходе лабораторной работы был освоен метод идентификации, оценки и управления информационными рисками.
