Министерство Цифрового Развития, Связи и Массовых Коммуникаций Российской Федерации Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра метрологии, стандартизации и измерений в инфокоммуникациях

Лабораторная работа №4

«Аппаратурный анализ спектров сигналов»

Москва 2021

ЦЕЛЬ РАБОТЫ

  1. Изучить особенности гетеродинного анализатора спектра последовательного типа и получить навыки практической работы с ним.

  2. Овладеть методами анализа спектров сигналов различного типа.

ПЕРЕЧЕНЬ ИССПОЛЬЗУЕМОЙ ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ

  • анализатор спектра С4-25

  • генератор Г6-27 измерительных сигналов специальной формы

  • генератор Г3-102 гармонического колебания низкой частоты

  • генератор Г5-54 прямоугольных однополярных импульсов

  • электронно-лучевой осциллограф С1-75

ВЫПОЛНЕНИЕ

Расчетные формулы гармонического разложения периодических сигналов:

Меандр:

Линейно-пилообразное колебание:

Линейно-треугольное колебание:

Последовательность однополярных прямоугольных импульсов:

Временное и спектральное представление сигналов различной формы:

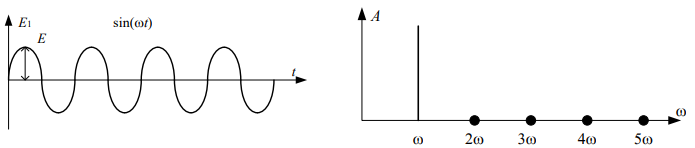

Рисунок 1. Гармонический сигнал

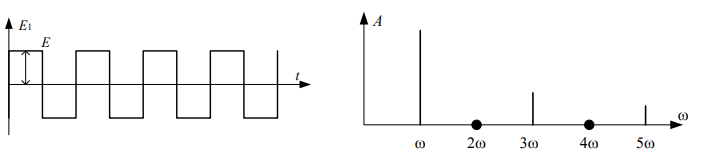

Рисунок 2. Прямоугольный сигнал

Рисунок 3. Пилообразный сигнал

Рисунок 4. Треугольный сигнал

Рисунок 5. Однополярные прямоугольные импульсы

Таблица 1.

Форма сигнала

част. сигн. F, кГц

Измеренная частота гармоник, кГц

расч.

изм.

расч.

изм.

расч.

изм.

Пилообр.

500

457

1332

2191

0,875

0,859

1/2

-4

1/3

-11

1/4

-13

Меандр

500

480

1320

2197

0,84

0,877

0

0

1/3

-10

0

0

Треугол.

500

410

1308

2200

0,898

0,892

0

0

1/9

-20

0

0

Гармон.

500

444

0

0

-0,457

0

0

0

0

0

0

0

Таблица 2.

Параметры

Порядковые номера обращений в ноль компонент ЧМ сигнала

несущей

1-й пары боковых

2-й пары боковых

3-й пары боковых

4-й пары боковых

1

2

3

4

1

2

3

1

2

3

1

2

1

2

m

2,4

5,52

8,65

11,8

3,83

7,02

10,2

5,14

8,42

11,6

6,38

9,76

7,59

11,1

Fд=mFM

72

165,6

259,5

354

114,9

210,6

306

154,2

252,6

348

191,4

292,8

227,7

333

Um

0,08

0,2

0,3

0,4

0,1

0,21

0,29

0,15

0,25

0,33

0,2

0,3

0,23

0,33

Рисунок 6. Экспериментальная модуляционная характеристика

Таблица 3.

Длительность импульса, мкс

Ширина лепестков, МГц

Отношение высот третьего и второго лепестков h3/h2

первого

второго

расч.

изм.

расч.

изм.

расч.

изм.

1,0

2

1,92

1

0,983

-4.44

-5

0,5

4

3,766

2

1,899

-4.44

-5

0,2

10

8,378

5

4,306

-4.44

-7
