.docxМинистерство Цифрового Развития, Связи и Массовых Коммуникаций Российской Федерации Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»
Кафедра метрологии, стандартизации и измерений в инфокоммуникаций
Лабораторная работа №1
Исследование электронного осциллографа
Москва 2021
Цель практикума
Получить навыки работы с электронно-лучевым осциллографом.
Овладеть методикой исследования форм напряжения сигналов; изучить особенности и возможности двухлучевого осциллографа.
Освоить методику измерения параметров сигналов с предварительной калибровкой осциллографа.
Получить навыки работы с измерительными генераторами.
Результаты измерения приведены в таблицах ниже:
Таблица 1
Установленные па- раметры сигнала |
Результаты измерения параметров сигнала осциллографами |
|||||
Форма сигнала |
F, кГц |
Число наблюдаемых периодов |
Вольт/дел. |
Время/дел. |
|
|
Синосоида |
1 |
1 |
2 |
100 мк |
4 |
1 |
2 |
2 |
0.2м |
4 |
1 |
||
5 |
2 |
0.5 м |
4 |
1 |
||
В
,
мс
Таблица 2
Установленные параметры импульса |
Результаты измерения параметров импульса Осциллографом |
||||||
|
|
|
, мкс |
|
|
|
|
5 |
0.1 |
3 |
5 |
0.1 |
0.2 |
0.05 |
3 |
,
мкс
,
мкс
,
мкс
Таблица3
Установленные параметры импульса |
Измерения параметров импульса |
||||
|
|
|
Q |
U(+), В |
U(-), В |
2 |
10 |
2 |
50 |
2.4 |
0 |
10 |
10 |
2.2 |
0.2 |
||
20 |
5 |
2 |
0.4 |
||
25 |
4 |
1.8 |
0.5 |
||
30 |
3.33 |
1.8 |
0.6 |
||
Таблица 4
Паспортное значение полосы пропускания второго канала |
Измеренное значение полосы пропускания второго канала при включенном внешнем четырёхполюснике |
10 МГц |
4.2 МГц |
Таблица 5
Отклонение, Гц |
Частота, Гц |
|
100 |
|
200 |
|
300 |
|
500 |
|
700 |
|
1000 |

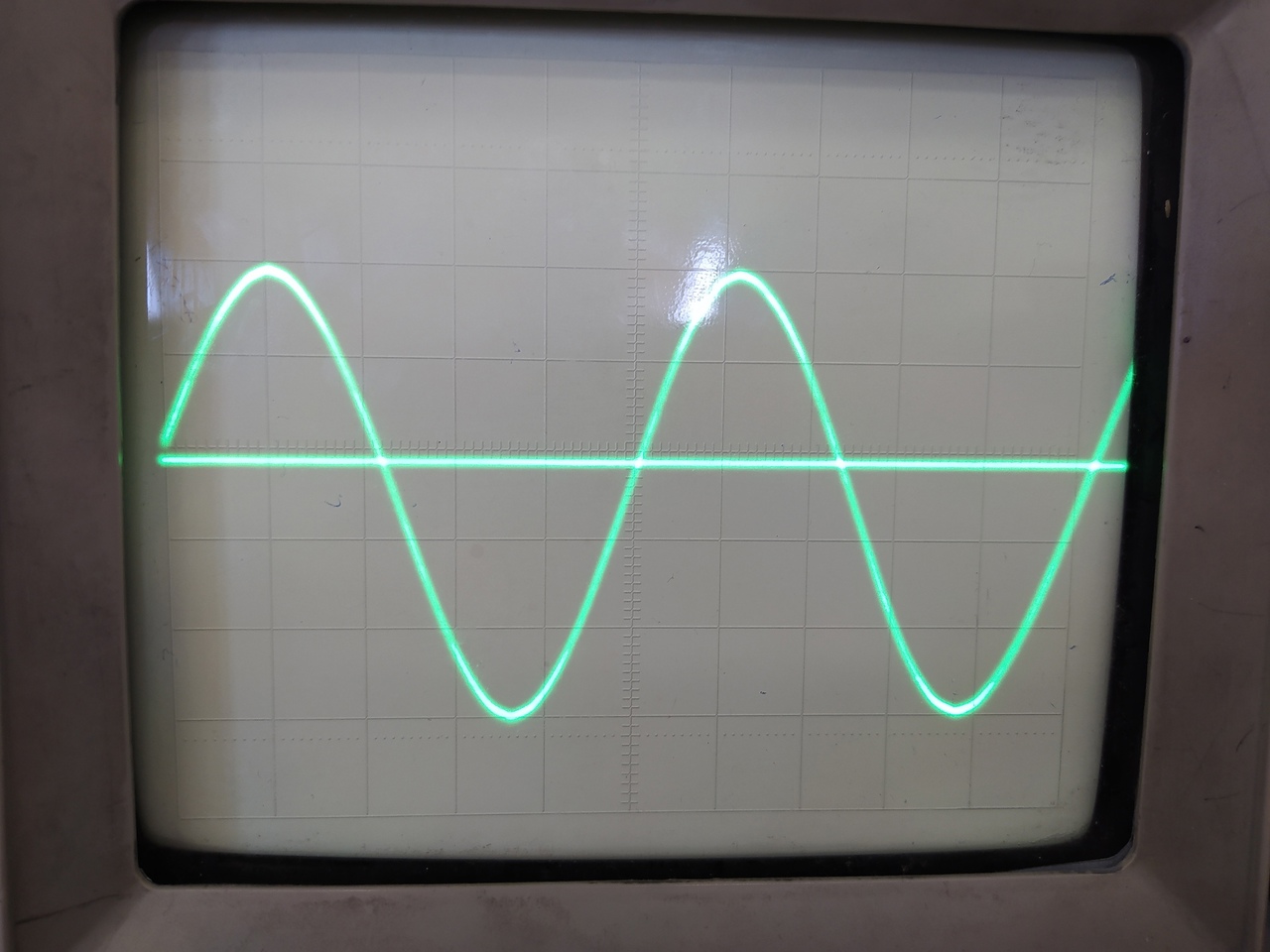

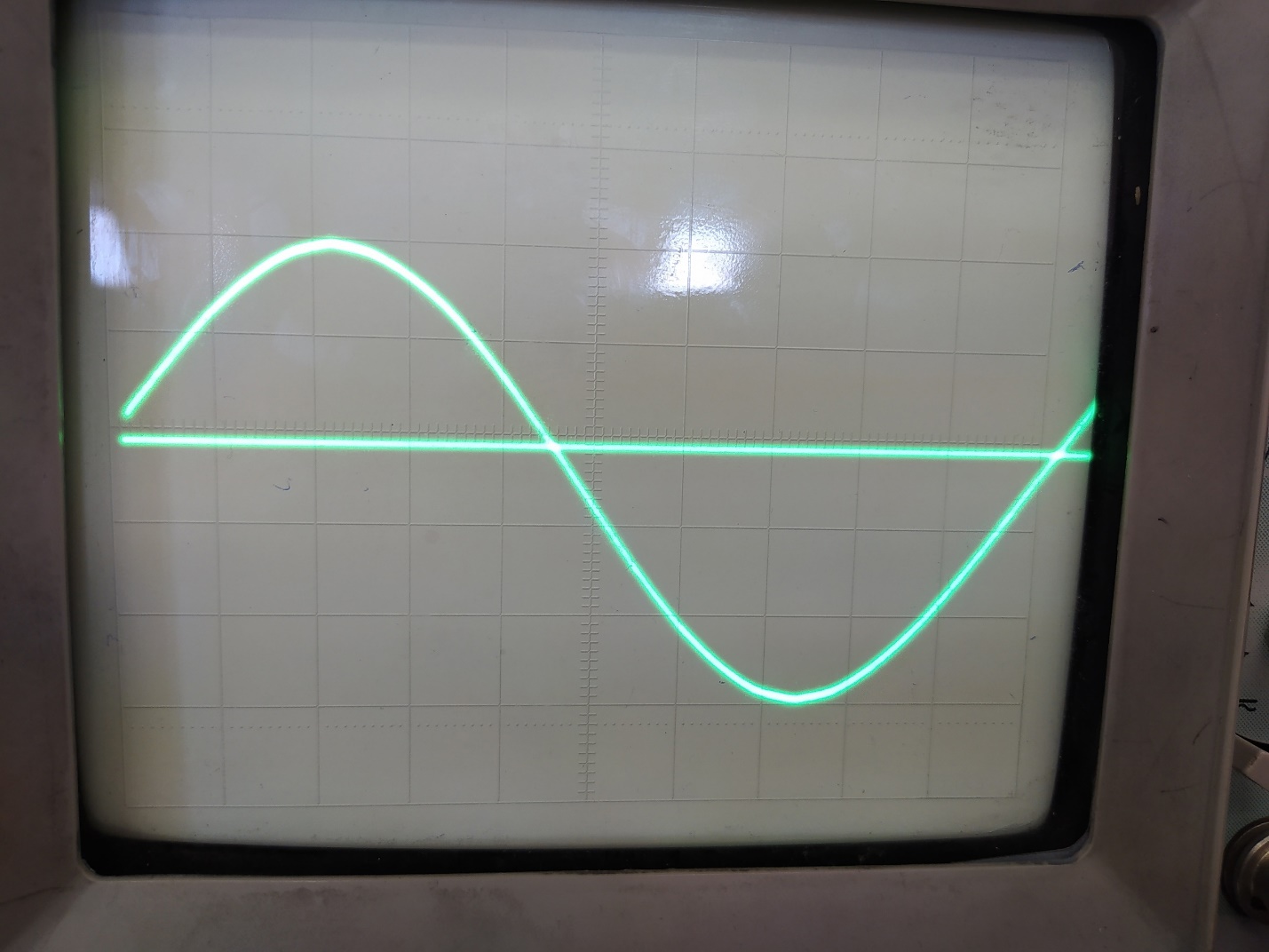

Изображения с осциллографа приведены ниже:
