2.2 Функциональная схема
Функциональная схема представлена на рисунке 3.

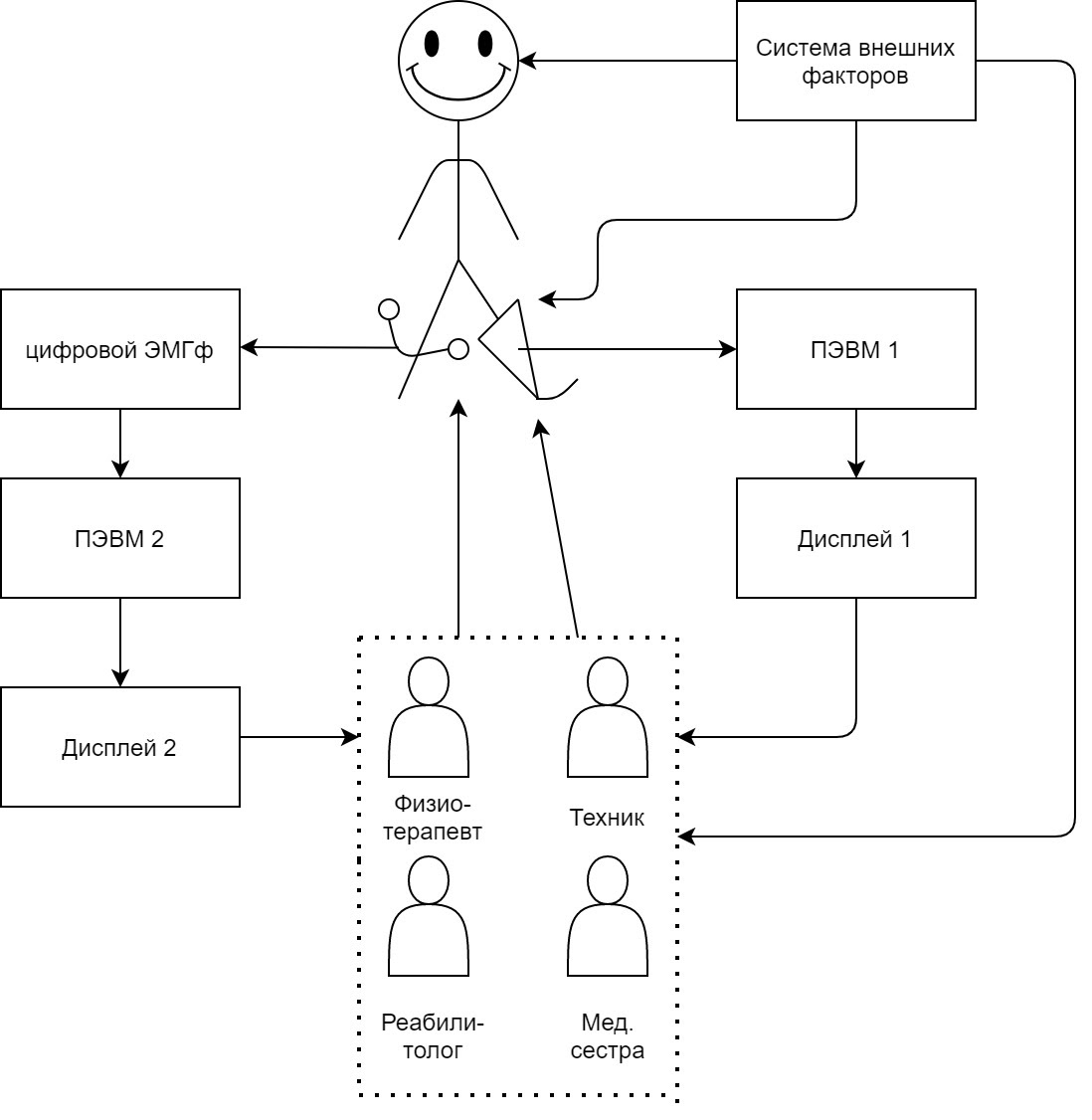

Рисунок 3 – Функциональная схема
Протез подсоединяется к персональной электронно-вычислительной машине-1 (ПЭВМ-1), который на дисплей-1 выводит электромиограмму с культи бедра, рабочие параметра протеза. На другой ноге наложены электроды от цифрового электромиографа, подключенного к персональной электронно-вычислительной машине-2 (ПЭВМ-2), который выводит данные на дисплей-2. Врачи и техник анализируют полученную информацию, выполняют необходимую коррекции. Система внешних факторов влияет на пациента, врача, техника, протез.[6].
Система внешних факторов:
Климатические.
Факторы жизнедеятельности.
Техногенные - короткое замыкание, высокое напряжение.
Экологические.
Факторы стресса.
3. Разработка алгоритма регистрации и обработки сигнала
Алгоритм регистрации и обработки сигнала представлен на рисунке 3.

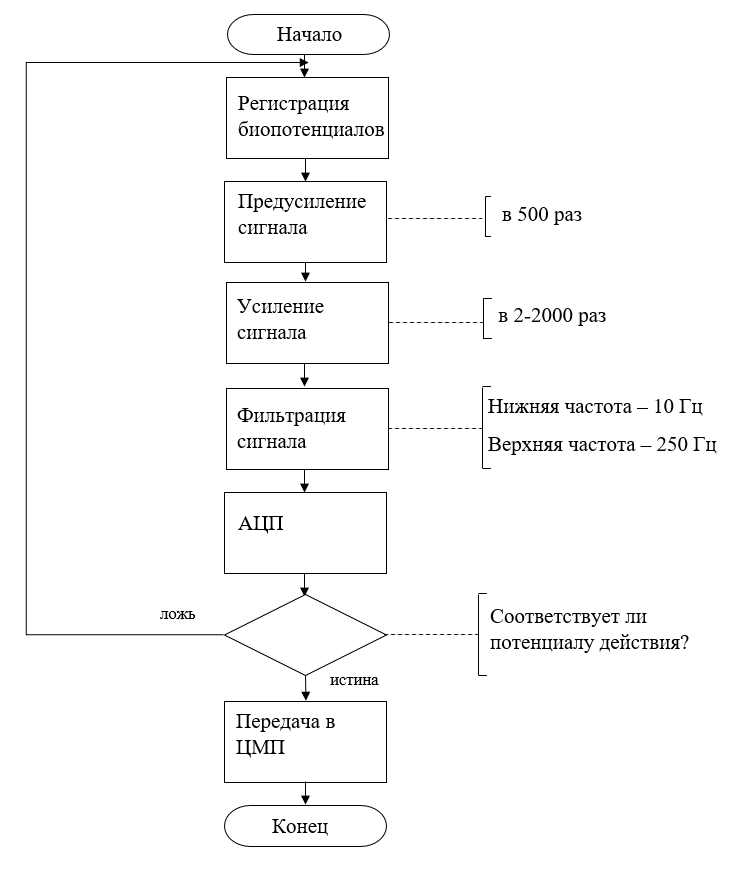

Рисунок 3. – Алгоритм регистрации и обработки сигнала
Для снятия сигнала необходимы активный, пассивный, индифферентный (референтный) электроды. Активный электрод находится над двигательной точкой мышцы или над нервом, т.е. в активной зоне генерации потенциала, а референтный электрод отнесен от точки регистрации на некоторое расстояние (на сухожилие мышцы или на 2–3 см от точки проекции нерва), т.е. находится вне зоны генерации потенциала. Согласно договоренности, активным электродом считается тот электрод, под которым разность потенциалов является отрицательной. Условным обозначением активного электрода является знак «–», а референтного – знак «+». Обе пластины накожного биполярного регистрирующего электрода для регистрации потенциала сенсорного нерва обычно располагают над нервом с межэлектродным расстоянием 4 см. [8].
Частота дискретизации – 1000 Гц.
