22. Водоприемники берегового типа.

Водоприемник – это часть водозаборного сооружения, служащая для непосредственного приема воды из водоема, водотока или подземного водоисточника.

Береговые водозаборные сооружения устраивают на реках, берега которых имеют крутизну не менее 1 : 3 и глубину у берега, достаточную для расположения водоприемных окон. Водоприемники этих водозаборов бывают двух типов: совмещенные с насосной станцией или раздельные. На выбор вида влияют величина колебания уровней воды в водоисточнике, всасывающая способность установленных насосов, геологические и гидрологические условия.

На рис. 4.1 показан береговой водозабор совмещенного типа, характеризующийся наиболее благоприятным гидравлическим режимом, – насосы установлены под заливом, малая протяженность всасывающих трубопроводов.

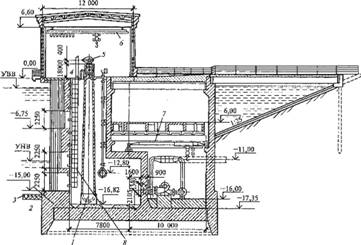

Рис. 4.1. Береговой водозабор совмещенного типа:

1 – водоочистная вращающаяся сетка; 2 – плоская рыбозаградительная сетка; 3 – каменная наброска; 5 – минимальные уровни летний и зимний; 4 – промывное устройство сетки; 5 – привод вращающейся сетки; в – подвесная кран-балка; 7 – радиальная кран-балка; 8 – лестница; УВВ – уровень верхнего водозабора; УВН – уровень нижнего водозабора

Он представляет собой круглый в плане железобетонный колодец. В переднюю часть колодца встроен водоприемник, обеспечивающий забор воды из реки с уровней (через окна нижнего и верхнего ярусов). Водоприемные отверстия оборудованы рыбозаградительными плоскими сетками с промывным устройством.

Рыбозащитные устройства – комплекс устройств, предназначенный для предотвращения гибели молоди рыб непосредственно в водоприемниках или перед ними. В водоприемнике установлены вращающиеся бескаркасные сетки, которые промываются из напорного водовода. Водоприемник разделен перегородкой на две секции из условия обеспечения бесперебойной работы. Для перепуска воды из одной секции водоприемника в другую при ремонте и с целью выравнивания давления на ремонтные затворы перед их подъемом в разделительных стенах установлены дроссельные затворы.

Насосная станция I подъема оборудуется насосами различных типов: горизонтальными или вертикальными, одинарного или двустороннего всаса. Напорные водоводы насосов оснащены обратными клапанами и электрифицированными задвижками и через камеры переключения присоединены к двум напорным водоводам. Там же располагаются аппаратура и оборудование, предохраняющие насосную станцию и водоводы от гидравлического удара.

В павильоне над насосной станцией размещают электрораспределительное устройство, щиты управления, бытовые и подсобные помещения для обслуживания водозабора.

Береговой водозабор раздельного типа (рис. 4.2) состоит из незатопляемого двухсекционного водоприемника. Водоприемные отверстия располагаются на вертикальной внешней грани, благодаря чему они всегда доступны для обслуживания с рабочего балкона. Водоприемные отверстия должны быть оборудованы съемными сороудерживающими решетками, установленными в пазах с наружной стороны водоприемника и затворами с внутренней стороны.

Рис. 4.2. Береговой водозабор раздельного типа:

1 – насосная станция; 2 – галерея всасывающих труб; 3 – водоприемник; 4 – сороудерживающие плоские сетки; 5 – эжектор для удаления осадка; 6 – балкон

Для предварительной механической очистки воды от содержащихся в ней взвесей устанавливают сетки: плоские при производительности 1 м3/с; вращающиеся – при производительности > 1 м3/с.

Вода, процеженная через сетки, поступает к входным воронкам всасывающих труб, которые должны располагаться на глубине не менее 0,5...1 м ниже минимального уровня воды; от дна резервуара их располагают на расстоянии 0,8Dв (где DB – диаметр входной воронки, равный 1,3 диаметра всасывающего трубопровода), расстояние от стен должно назначаться не менее величины диаметра трубопровода, а расстояние между двумя всасывающими воронками принимается равным двум диаметрам трубопровода. Всасывающие линии прокладываются в грунте или в галерее.
