ЛАБОРАТОРНАЯ РАБОТА №3
«Синтез последовательностных схем. Счетчики»
по дисциплине «Архитектура вычислительных систем»
Выполнил
студент гр. 3530903/80001 А. В. Шильникова
Руководитель Н. М. Вербова
«___» __________ 2020 г.
Санкт-Петербург
2020
Цель работы: изучить принципы синтеза последовательных схем на примере синтеза недвоичного счетчика.
1. Синтезировать недвоичный вычитающий счетчик с коэффициентом пересчета Ксч = 5. В таком счетчике номер последующего состояния должен быть на единицу меньше номера предыдущего состояния.
m ≥ | log2Kсч | = | log25 | = 2,322
Счетчик будем строить на основе трех триггеров, так как примем m = 3. Число избыточных состояний счетчика: 2m – Kсч = 23 – 5 = 3
Из возможных состояний счетчика исключим три состояния: 101, 110, 111
Таблица функционирования счетчика:
№ сост. |
|
|
|
|
|
|
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
2 |
0 |
1 |
0 |
0 |
0 |
1 |
3 |
0 |
0 |
1 |
0 |
0 |
0 |
4 |
0 |
0 |
0 |
1 |
0 |
0 |
Прикладные таблицы для каждого триггера:
→
|
|
Q3 |
Q2Q3 |
Q2 |
|
01 |
00 |
00 |
00 |
Q1 |
10 |
- |
- |
- |
→
|
|
Q3 |
Q2Q3 |
Q2 |
|
00 |
00 |
11 |
10 |
Q1 |
01 |
- |
- |
- |
→
|
|
Q3 |
Q2Q3 |
Q2 |
|
00 |
10 |
10 |
01 |
Q1 |
01 |
- |
- |
- |
В качестве элементной базы выберем триггер D-типа. Его характеристическая таблица:
→ |
Dt |
00 |
0 |
01 |
1 |
10 |
0 |
11 |
1 |
На основе этой таблицы составим Карты Карно для каждого триггера
D1
|
|
Q3 |
Q2Q3 |
Q2 |
|
1 |
0 |
0 |
0 |
Q1 |
0 |
- |
- |
- |
D2
|
|
Q3 |
Q2Q3 |
Q2 |
|
0 |
0 |
1 |
0 |
Q1 |
1 |
- |
- |
- |
D3
|
|
Q3 |
Q2Q3 |
Q2 |
|
0 |
0 |
0 |
1 |
Q1 |
1 |
- |
- |
- |
D1 =
D2 = Q1 + Q2Q3
D3 = Q1 + Q2

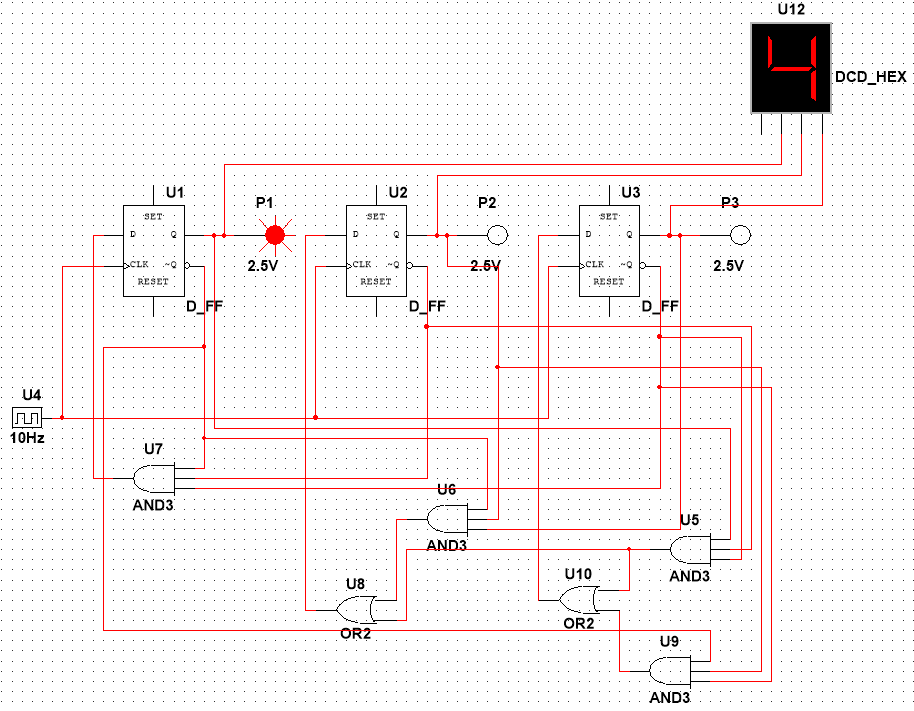

Схема синтезируемого устройства:
2. Изучить принцип работы счетчика на ИС К155ИЕ6 (SN74192)

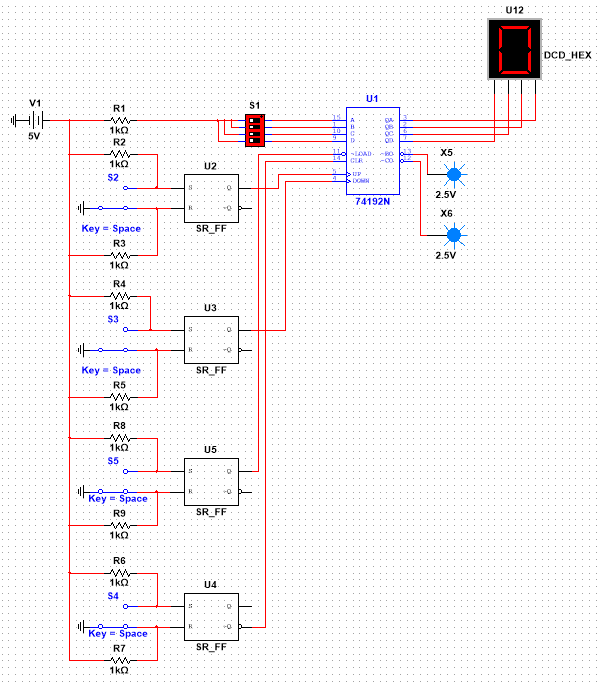

Схема синтезируемого устройства на ИС К155ИЕ6:
Схема синтезируемого устройства «без дребезга»:
Схема счетчика при суммировании в динамике:

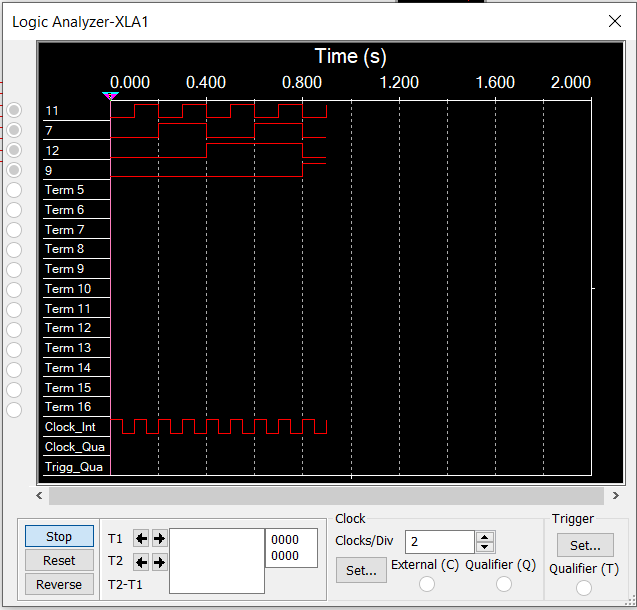

Осциллограмма:
3. На базе ИС К155ИЕ6 сконструировать суммирующий счетчик с Ксч = 6.
Число 6 представлено в двоичной системе – «0110». Подадим его на вход счетчика.

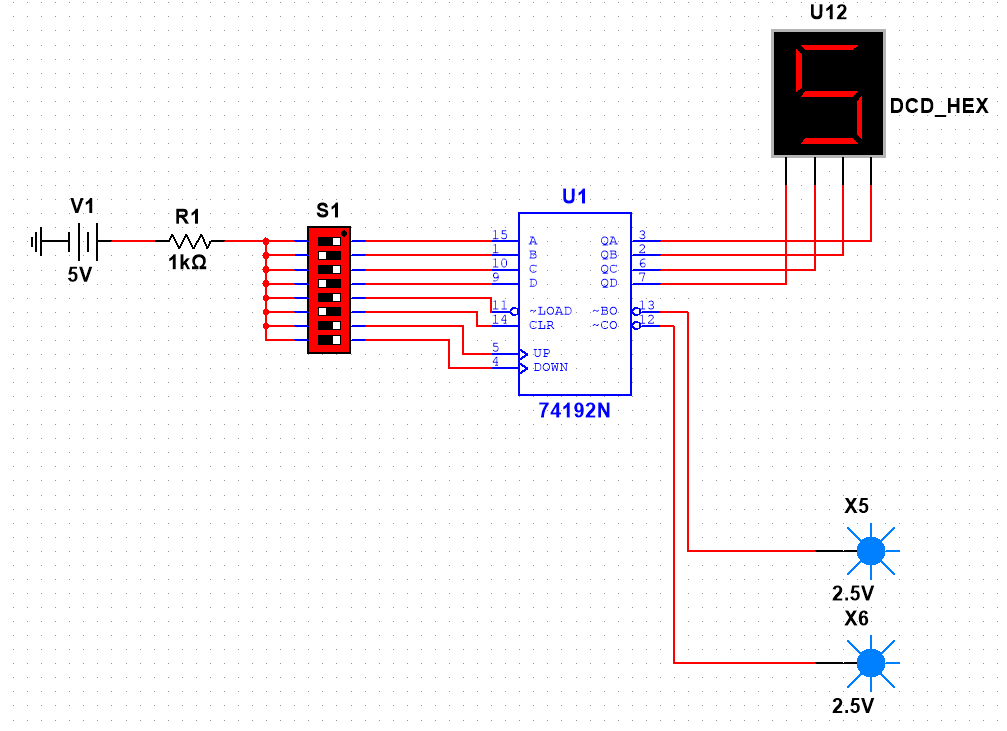

Схема синтезируемого устройства:
Вывод:
В ходе проделанной лабораторной работы мы синтезировали недвоичный вычитающий счетчик с заданным коэффициентом пересчета. Также изучили принцип работы счетчика на ИС К155ИЕ6.
