ЛАБОРАТОРНАЯ РАБОТА №1
«Анализ и синтез комбинационных узлов ЭВМ. Дешифратор»
по дисциплине «Архитектура вычислительных систем»
Выполнил
студент гр. 3530903/80001 А. В. Шильникова
Руководитель Н. М. Вербова
«___» __________ 2020 г.
Санкт-Петербург
2020
Цель работы: изучить принципы построения и функционирования дешифратора.
1. Синтезировать дешифратор 3-х разрядного числа в соответствии с переключательной функцией, приведенной в таблице 1.
Таблица 1
№ |
x2 |
x1 |
x0 |
y0 |
y1 |
y2 |
y3 |
y4 |
y5 |
y6 |
y7 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
3 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
5 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
6 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
7 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
Составим 8 уравнений для каждого y:
y0 = * *
y1 = * *x0
y2 = * x1*
y3 = *x1*x0
y4 = x2* *
y5 = x2* *x0
y6 = x2*x1*
y7 = x2*x1*x0
Функциональная схема дешифратора:
Блок индикации
Схема электрическая
принципиальная дешифратора
Блок переключателей
x1 y1
y7
Полученная схема синтезируемого устройства показана на рисунке 1.
Рисунок 1
2. Изучить принцип работы дешифратора К155ИД4 (SN74155).
Схема для исследования ИС К155ИД:

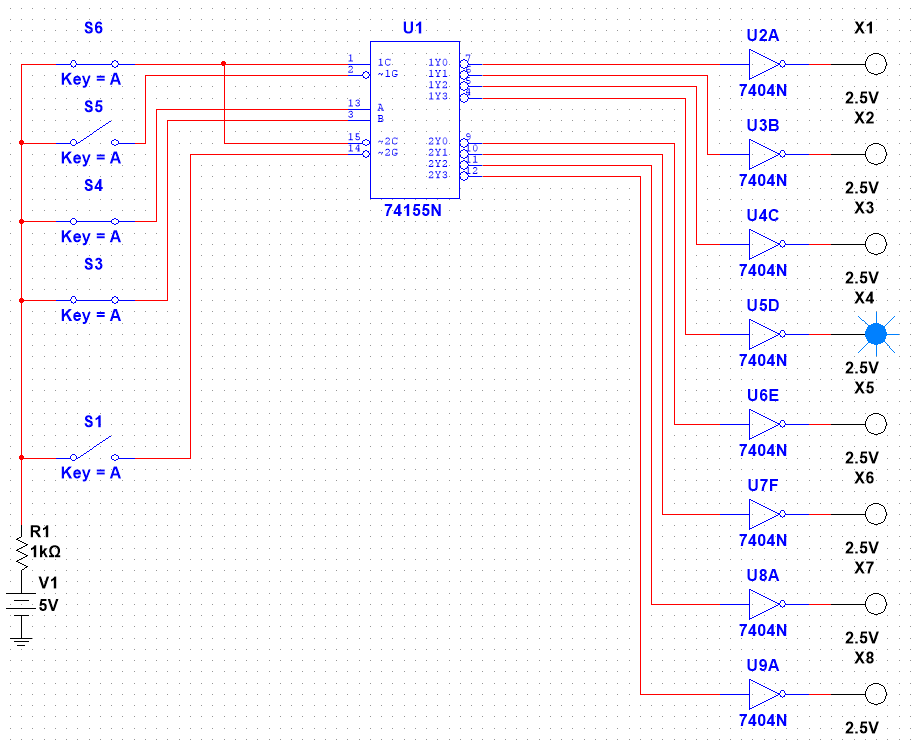

Схема дешифратора на ИС К155ИД4 показана на рисунке 2.
Рисунок 2

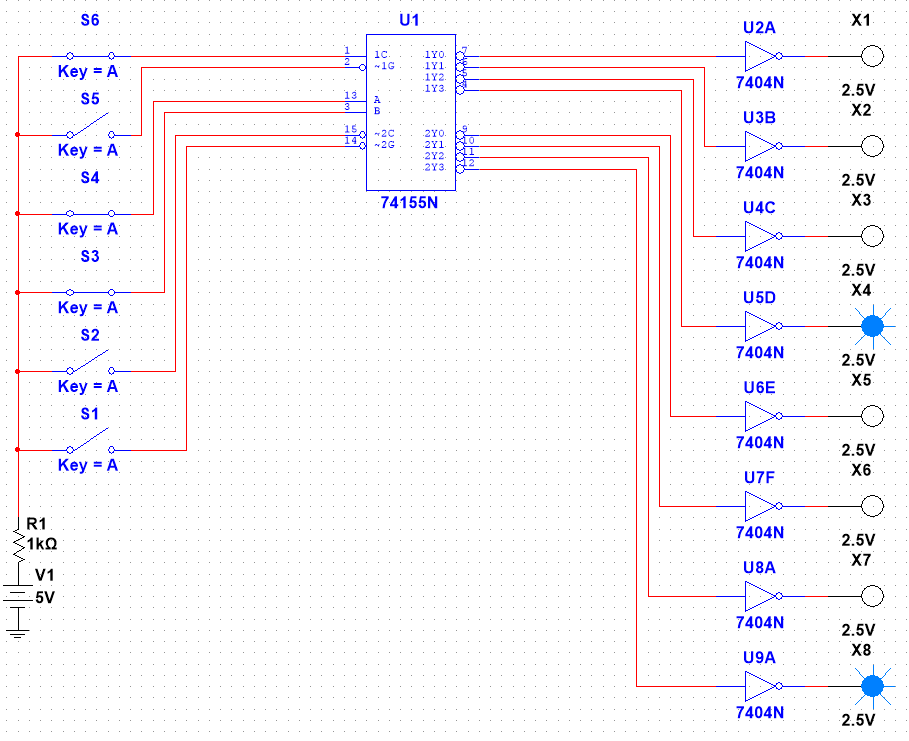

Видоизмененная схема дешифратора (дешифратор 3 на 8) показана на рисунке 3.
Рисунок 3.
Выводы:
В ходе проделанной лабораторной работы был синтезирован дешифратор 3-х разрядного числа в соответствии с переключательной функцией, указанной в таблице 1. Все наборы значений были проверены.
Сгенерировав дешифратор 2 на 4 на ИС К155ИД4, я изучила его работу. Объединив выводы 15 и 1, мы получили дешифратор 3 на 8.
