Лабораторна робота №3 на тему:
СТВОРЕННЯ ТЕМАТИЧНОЇ КАРТИ УКРАЇНИ
у програмному середовищі ГІС MapInfo
Вхідні дані та картографічні матеріали:
Адміністративна карта України (карта областей) - студент шукає в Інтернеті та зберігає у своїй папці як файл растрового зображення Карта.jpg.
Тематичні (статистичні) дані для кожної області (економічні, соціальні чи природні показники), наприклад, кількість населення, ВНЗ, лікарень, природні ресурси, рівень врожайності тощо (вхідні статистичні дані видає викладач або студент самостійно шукає в Інтернеті).
Географічні координати 4-х (крайніх) обласних центрів (для прив´язки карти) – студент самостійно знаходить координати в Інтернеті.
ГІС MapInfo
Послідовність виконання роботи
Завантаження файла растрового зображення (Карта.jpg) у ГІС MapInfo.
Файл---Открить....
Прив’язка (реєстрація) растрової карти по 4-х точках (містах) за їх географічними координатами (як у 1-й лабораторній роботі) у картографічній системі WGS-84.
Створення структури таблиці атрибутивної БД
Файл ----Нова таблиця ---*показати картою
*добавити до карти
Вибрати кількість полів, вказати ім’я поля і тип даних.
Приклад структури таблиці:
-
Номер
Область
Площа
Населення 2014
.........
........
Інші
тематичні змінні
Зберегти табличний файл з назвою: Темат_карта.tab
4. Відкрити вікно Темат_карта.СПИСОК
5. Виконати векторизацію (оцифровування) меж областей по растровій карті за допомогою інструмента «полігон».
Рис.1 Вибір інструмента «полігон»
6. Виконати суміщення полігонів за допомогою вузлів
|
|
Рис.2 Вибір векторизованих полігонів та їх суміщення |

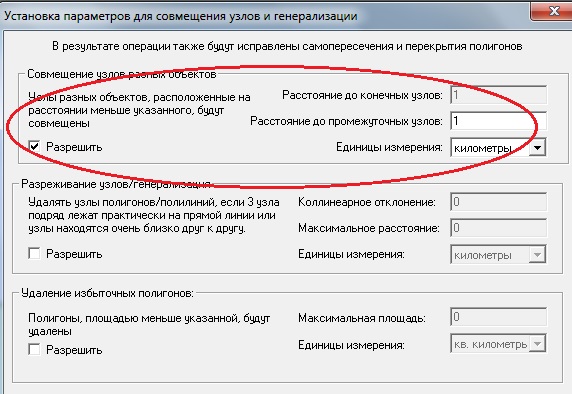

Рис. 3. Налаштування параметрів для суміщення вузлів |
7. Ввід даних у таблицю Темат_карта.СПИСОК для кожної області, одночасно із оцифровуванням по растру. (Для колонки «Площа» використати функцію оновлення таблиці: Таблиця ----Обновити колонку...(вибрати функцію area(obj «sq km») – див. рис.1.

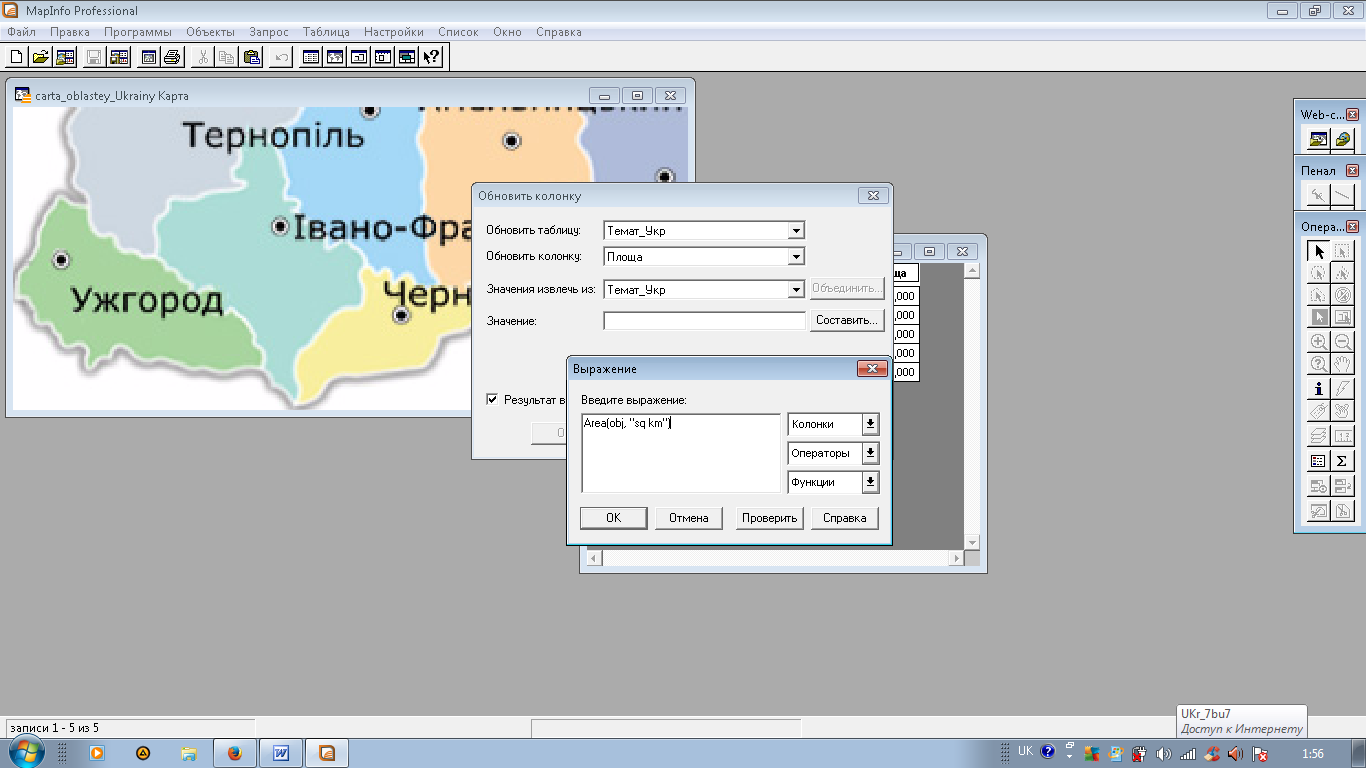

Рис.4 Оновлення колонки «Площа» в атрибутивній таблиці БД
8. Створення тематичних карт декількома методами та їх поєднанням (Картограма, Щільність точок, Значки, Кругова та Стовпчикові діаграми та ін.) та (див. рис.5).
Рис. 5. Вікно вибору методів створення тематичної карти
9. Створення та редагування легенди тематичної карти.
10. Аналіз інформації за тематичною картою.
11. Збереження результатів, підготовка до друку, написання звіту та висновків.
