Поиск и устранение неполадок беспроводного соединения
Шаг 1. Проверка подключения
ПК1:
Остальные ПК:

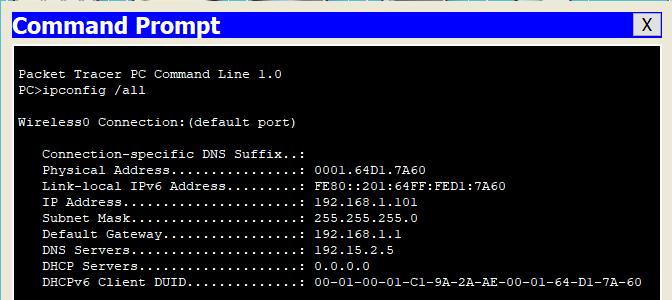

Шаг 2. Проверка IP-конфигурации ПК
Шаг 3. Проверка настроек беспроводного соединения на беспроводном клиенте
Шаг 4. Проверка настроек беспроводного соединения устройства Linksys
DHCP Server Setting отключен.
SSID совпадает. SSID (Service Set Identifier) — это символьное название беспроводной точки доступа Wi-Fi, служащее для идентификации её среди других точек пользователями или устройствами, подключающимися к сети.

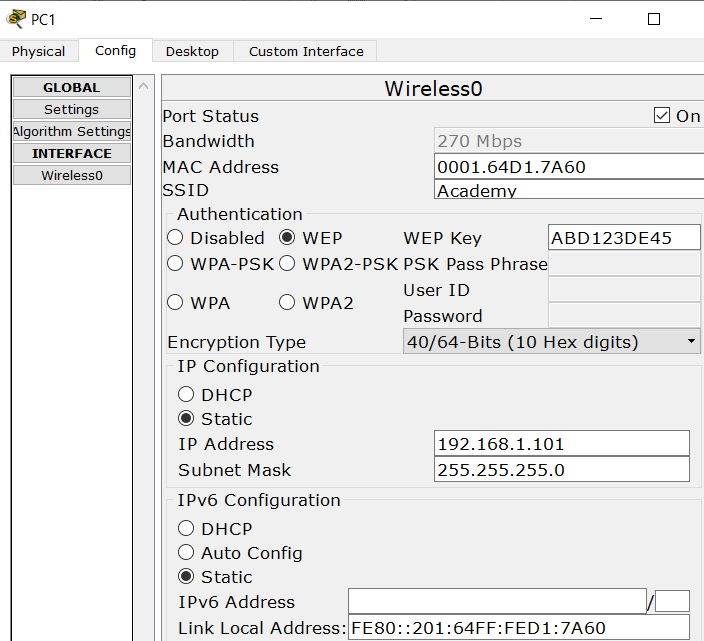

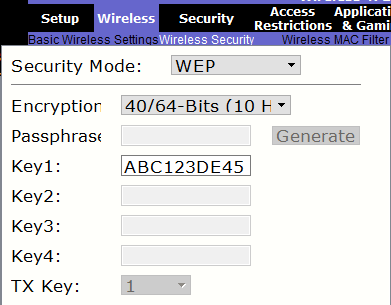

WEP включен. Wired Equivalent Privacy (WEP) — алгоритм для обеспечения безопасности сетей Wi-Fi. Ключ не совпадает
Шаг 5. Внесение необходимых изменений в настройки беспроводных клиентов
Изменим ключ в настройках ПК на ключ Linksys. Настройка прошла успешно.
Поиск и устранение проблем с сетью

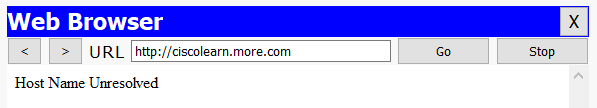

Шаг 1. Диагностика проблемы.
Эхо-запрос можно отправлять как в режиме реального времени, так и в режиме имитации. Несколько первых эхо-запросов могут завершиться тайм-аутом, поскольку на преобразование компьютерами IP-адресов в физические адреса по протоколу ARP требуется время. С помощью команды ping убедились, что сервер откликается на каждый компьютер.
ПК 1А:
ПК 1B:
Шаг 2. Устранение проблемы.

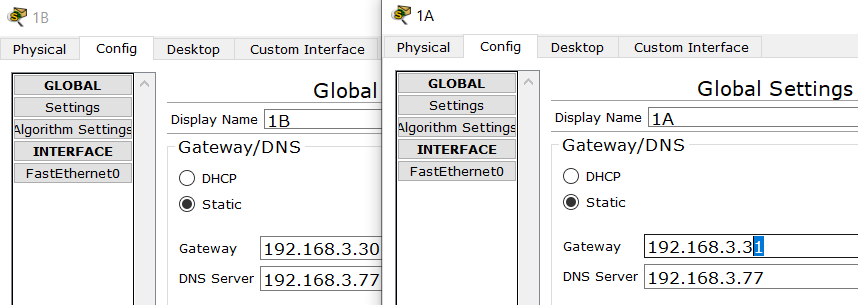

Обнаружено различие в используемых компьютерами шлюзах. Внесем необходимые изменения и восстановим подключение.
Шаг 3. Проверка решения.

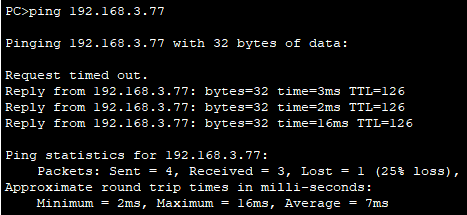

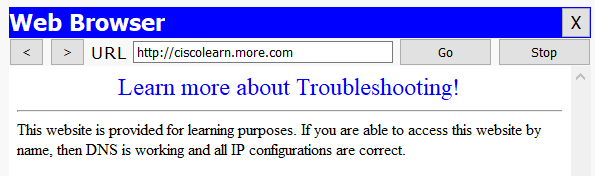

С помощью команды ping проверим решение проблемы. Настройка успешна.
Изучение различных вариантов локальной сети с коммутатором
Шаг 1. Определение необходимых параметров подключения.
Определим тип интерфейса маршрутизатора Router0. Для подключения необходим LAN-кабель. Для подключения к коммутатору выберем этот же интерфейс.
Для подключения к Ethernet необходим LAN-кабель.
Шаг 2. Настройка нового коммутатора с использованием необходимых параметров.

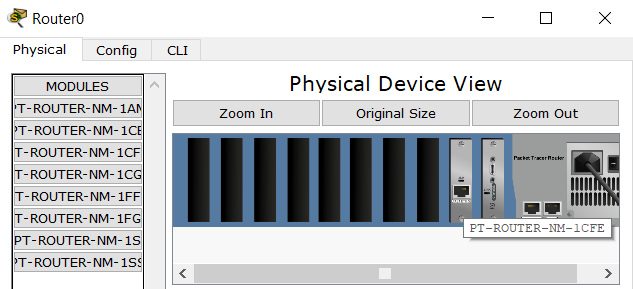

Модуль PT-SWITCH-NM-1CFE предоставляет один интерфейс Fast-Ethernet для использования с медными средами. Сетевые модули Fast Ethernet, идеально подходящие для широкого спектра LAN-приложений, поддерживают множество функций и стандартов межсетевого взаимодействия. Однопортовые сетевые модули предлагают автоматическое определение 10 / 100BaseTX или 100BaseFX Ethernet интерфейсы. Версия TX (медная) поддерживает развертывание виртуальной LAN (VLAN).
Для подключения к коммутатору, выберем в Router0 текущий интерфейс.

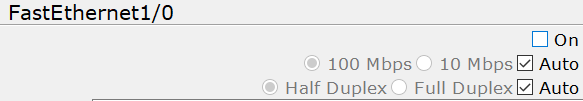

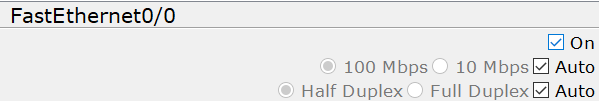

Не забываем о галочках подключения в настройках интерфейсов.

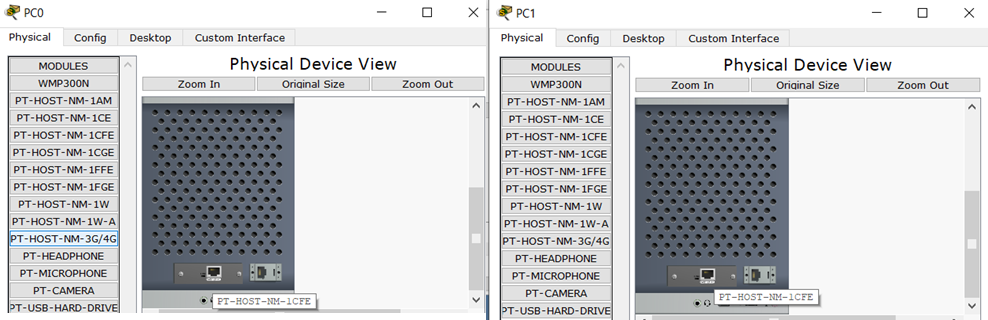

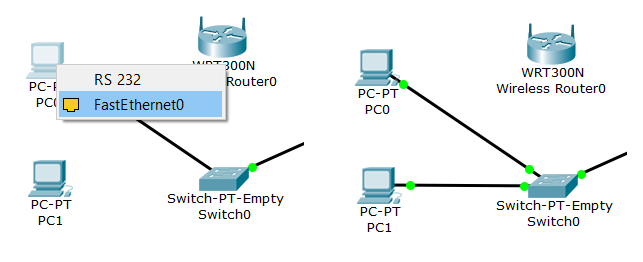

Проверим тип интерфейса для подключения ПК.

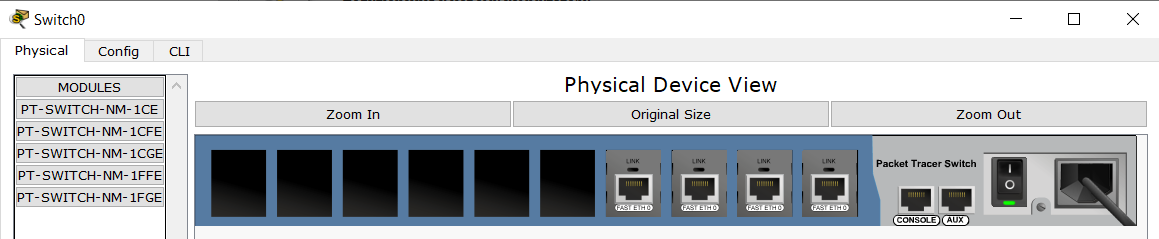

В коммутаторе выберем 4 интерфейс – 2 для компьютеров, 2 для маршрутизаторов.

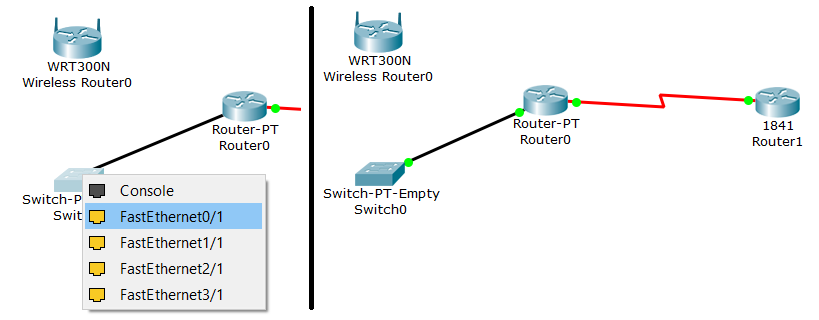

Шаг 3. Подключение маршрутизатора к коммутатору.
Зеленый индикатор загорелся на двух концах – подключение верно.

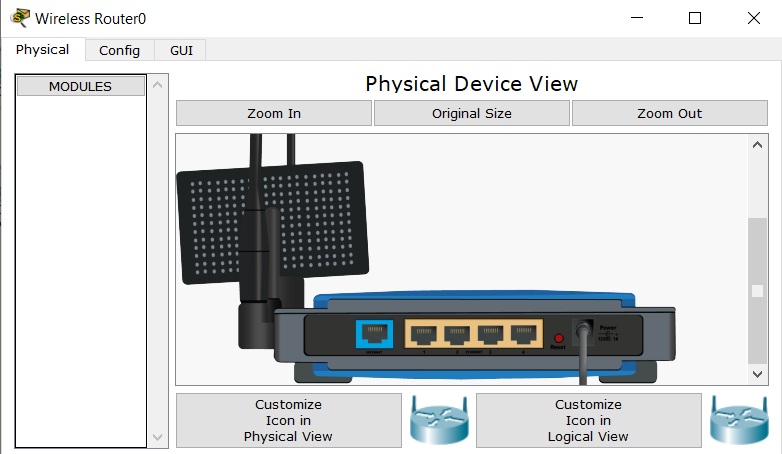

Шаг 4. Подключение устройства Linksys 300N к коммутатору.
Шаг 5. Подключение компьютеров к коммутатору.
Изучение межсетевых устройств
Шаг 1. Определение необходимых параметров подключения.
Шаг 2. Настройка нового маршрутизатора 1841 ISR, Router 1, с использованием необходимых параметров.

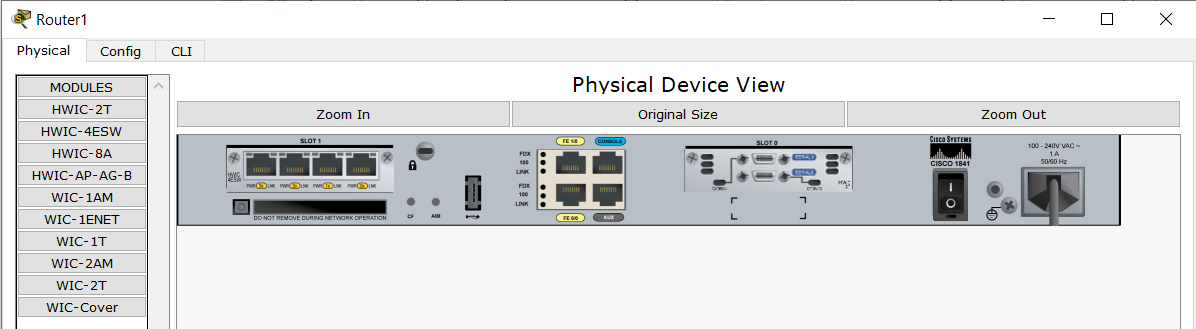

Подключим необходимые модули для Router1. Установим модуль, который подключается к маршрутизатору Router0, в правый слот (Slot 0), а многопортовый модуль коммутатора — в левый слот (Slot 1). Модули могут устанавливаться в любой слот. Однако для получения правильной оценки в программе Packet Tracer помещаем модули в те слоты, в которые рекомендуется.
Не забываем поставить галочку подключения интерфейса
Шаг 3. Подключите маршрутизатор Router0 к маршрутизатору 1841 ISR, Router1.

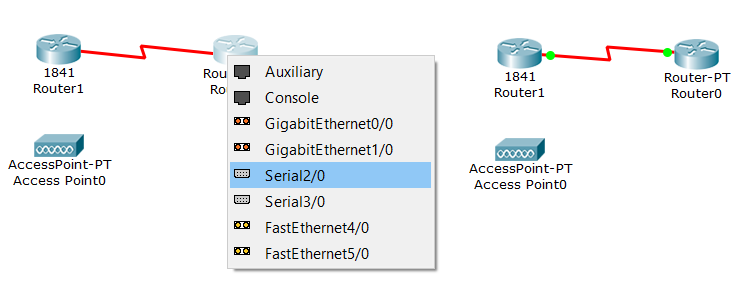

С помощью коннектора Serial DTE подключим два устройства. Зеленые индикаторы на обоих концах кабеля свидетельствует о том, что выбран правильный тип кабеля и интерфейсы включены.
Шаг 4. Подключение точки доступа к маршрутизатору 1841 ISR, Router1.

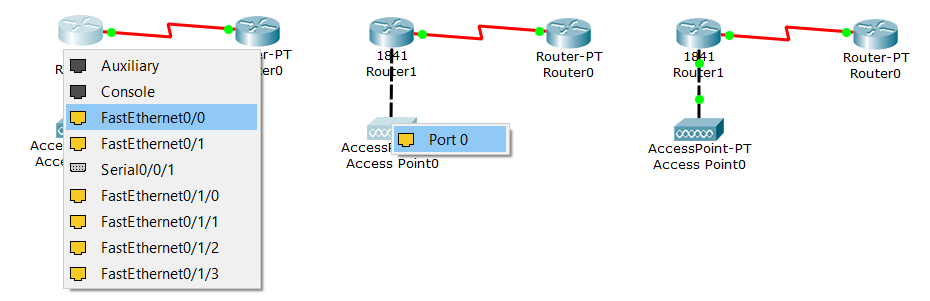

С помощью коннектора Copper Cross-Over подключаем два устройства.
Шаг 5. Подключение компьютеров к маршрутизатору 1841 ISR.
