Выполнение работы
Поверка вольтметра на постоянном токе
В начале работы с приборами была произведена корректировка нуля, калибровка приборов в соответствии с документацией на эти приборы и техническим описанием. Для поверки была собрана схема с регулируемым источником напряжения (Variable Power Supply) на постоянном токе (рис.1).
Рисунок 1. Схема поверки вольтметра на постоянном токе
При выполнении этого шага было проведено 10 измерений с помощью вольтметра B7-16A. Для каждой поверяемой отметки определено действительное значение измеряемой величины по образцовому прибору.
Полученные результаты представлены в Таблице 1. В Таблице 1 так же представлены результаты измерений основной абсолютной погрешности , рассчитанные по формуле (1).
где - показания поверяемого вольтметра, В; - показания образцового вольтметра, В.
Таблица 1. Результаты поверки вольтметра на постоянном токе
Показания поверяемого вольтметра , В |
Показания образцового вольтметра , В |
Основная абсолютная погрешность, ,В |
1 |
1,0058 |
-0,0058 |
2 |
2,0052 |
-0,0052 |
3 |
3,0019 |
-0,0019 |
4 |
4,0045 |
-0,0045 |
5 |
5,0071 |
-0,0071 |
6 |
6,0061 |
-0,0061 |
7 |
7,0053 |
-0,0053 |
8 |
8,0033 |
-0,0033 |
9 |
9,0025 |
-0,0025 |
10 |
10,0008 |
-0,0008 |
Так как данный прибор является цифровым, то вариация показаний прибора не имеет значения. Цифровой вольтметр также имеет большую точность показаний по сравнению с аналоговыми приборами.

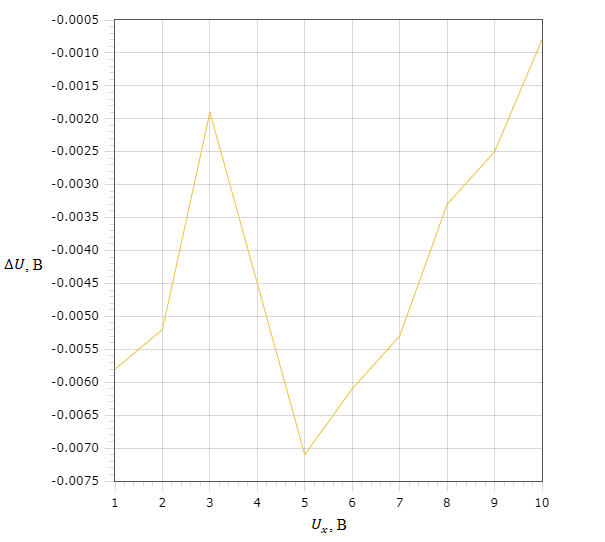

С помощью проведенных вычислений ниже представлен график погрешности для поверяемого вольтметра В7-16А, отображающий его характеристики зависимости абсолютной погрешности от показаний поверяемого прибора (рис.2).
Рисунок 2. График зависимости абсолютной погрешности от показаний поверяемого вольтметра В7-16А
При помощи полученных значений выразили в процентах отношение абсолютной погрешности к наибольшему значению, которое было замерено по шкале прибора, по формуле (2).
где – максимальное (по модулю) значение абсолютной погрешности для поверенных отметок шкалы, В; – нормированное значение величины, В.
По формуле (2) рассчитали максимальное значение основной приведенной погрешности. Данная характеристика указывает на класс точности поверяемого прибора.
Итак, соответствие прибора В7-16А требованию класса точности можно установить при помощи предела допускаемой относительной основной погрешности. Максимальное значение основной относительной погрешности – это отношение максимальной абсолютной погрешности к тому значению, которое принимается как истинное, т.е. , и рассчитывается по формуле (3).
Предел допускаемой относительной основной погрешности поверяемого прибора В7-16А может быть найден по диапазону (4):
Можно заметить, что максимальное значение основной относительной погрешности из формулы (3) входит в диапазон (4), что говорит о том, что поверяемый прибор соответствует необходимому классу точности.
