ГЛАВА 5. Спутниковая система связи Inmarsat
Часть 2. Судовое оборудование
1. ÑÇÑ Inmarsat-A JUE-45
1.1. Консоль оператора

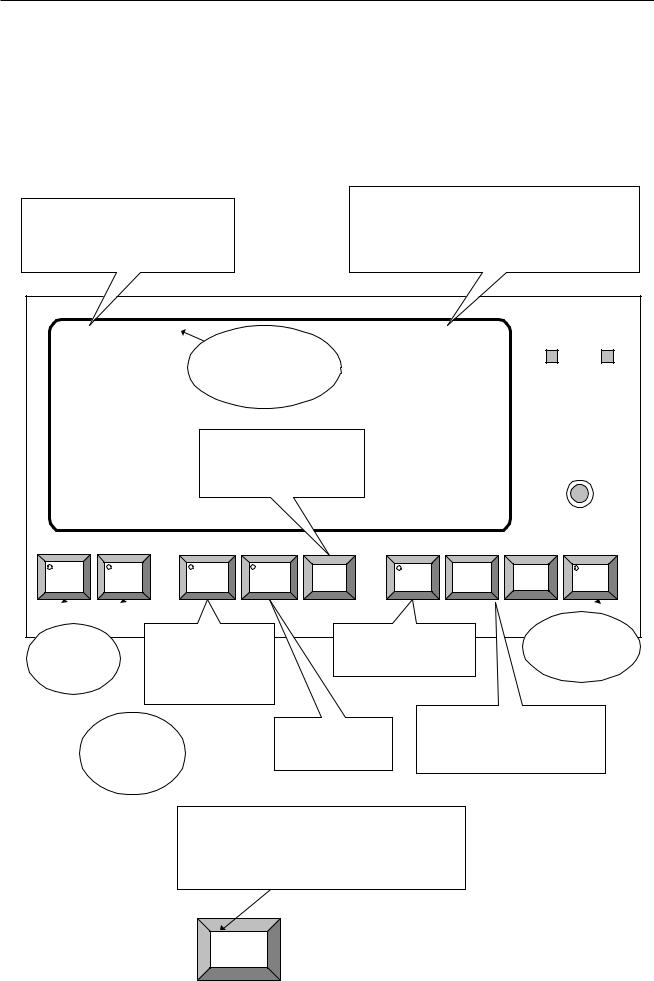

Основным органом управления работой СЗС JUE-45A является консоль оператора. На рисунке показаны основные элементы управления консoли.
Состояние СЗС: |
IDLE |
Режим работы СЗС: |
- дежурный прием |
||
READY -указывает, что антенна |
SES CONT - установка параметров |
|
корректно направлена на спутник (сила |
LOCAL |
- включен телексный режим, |
сигнала более 40), станция готова к |
LINE |
канал связи с БЗС не установлен |
установлению связи |
- СЗС на связи с БЗС в телексном режиме |
READY |
REC___ |
IDLE |
|
Индикатор силы |
|
|
сигнала от выбранного |
|
|
спутника |
READY POWER |
|
(0 - 100) |
|
Вывод на экран списка
файлов и выбор для
редактирования или BRIGHT передачи
ROUTINE |
AREA00 CES__ A01 |
TEL1 MASTER-VDU |
05/21 13:48 |
LINE |
RLS |
SES |
EDIT |
FLIST |
TRSFR |
WRU |
HERE |
||
CONT |
IS |
ON |
|||||||
|
|
|
|
|
|
Включение |
Вывод на экран и |
Передача файла, |
Вывод |
|
редактирование |
|
выбранного |
информàöèè íà |
|
телексного |
таблицы |
|
из списка |
принтер |
режима СЗС |
установочных |
|
|
|
|
|
|
|
|
|
данных |
|
|
|
Выход из |
|
Окончание |
WRU (Who are You?) -запрос |
|
|
автоответа |
|||
рабочего |
|
работы с |
Here is - передача автоответа |
|
режима в |
|
редактором |
|
ÑÇÑ |
дежурный
Индикатор, указывающий, что режим, связанный с данной клавишей (в данном случае - печать документа), включен
ON
148
ГЛАВА 5. Спутниковая система связи Inmarsat
1.2. Включение и подготовка СЗС к работе
Включить питание СЗС (нажав на клавишу POWER на передней панели консоли) и клавишей SES CONT включить режим просмотра и редактирования исходных параметров .
SES
CONT
Bearing |
|
|
|
|
|
|
Вывод рассчитанного значения |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Heading |
|
|
|
|
|
|
Ввод от ГК или с клавиатуры |
|||
|
0 - 359 |
|
|
|
||||||
Azimuth |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
0 - 359 |
|
|
|
Значения определяются по |
||||||
|
|
|
|
|||||||
Elevation |
|
|
|
|
таблицам или диаграммам |
|
|
|||
5 - 89 |
|
|
|
|||||||
Satellite |
|
|
|
|
|
|
Вводится обозначение |
|||
TDM freq. N |
A1 / A2 / I / P |
|
|
|
|
|
||||
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
||
0 / 1 |
|
|
|
|
|
выбранного спутника связи |
||||
Priority |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
R / U / S |
|
|
|
|
|
|
|
|
||
Network |
|
|
|
|
|
0 - Если четвертая цифра |
|
|||
1 |
|
|
|
|
||||||
Ocean Area |
|
|
|
|
|
идентификатора СЗС - четная; |
|
|||
00 |
|
|
|
|
1 - если нечетная |
|
||||
|
|
|
|
|
||||||
Shore ID |
|
|
|
|
|
|
|
|
|
|
Id CES |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|||
Ext.BUZ: |
|
|
|
|
|
|
|
|
|
|
off / on |
|
|
|
|
|
|
|
|
||
VDU |
|
|
|
|
|
|
|
|
||
Master/ Slave |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
||
Date |
|
|
|
|
|
|
|
|
||
MM / DD/ YY |
|
|
|
|
|
|||||
Time |
|
|
|
|
|
|
|
|
||
HH / MM |
|
|
|
|
|

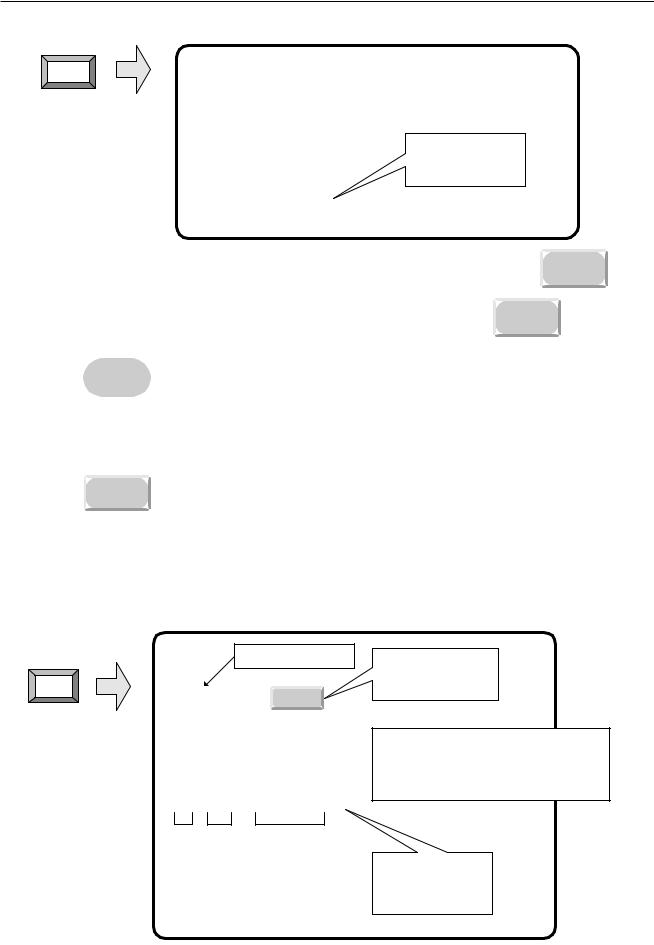

Если данные о позиционировании антенны на выбранный спутник определены и введены корректно, то после того, как антенна СЗС будет приведена в соответсвтующее состояние, в левом верхнем углу экрана появится индикатор READY. В дальнейшем подстройка положения антенны производится автоматически.
Основные параметры работы СЗС (выбранный спутник, идентификатор БЗС, приоритет) постоянно выводятся в нижней строке экрана консоли оператора (раздел 1.1).
1.3. Телексный режим связи
Для передачи сообщений в телексном режиме необходимо:
.подготовить сообщение (раздел 1.3.1)
. инициализировать канал связи с абонентом (раздел 1.3.2)
. передать сообщение (раздел 1.3.3)
.разорвать канал связи (раздел 1.3.4)
1.3.1. Ввод и редактирование сообщений

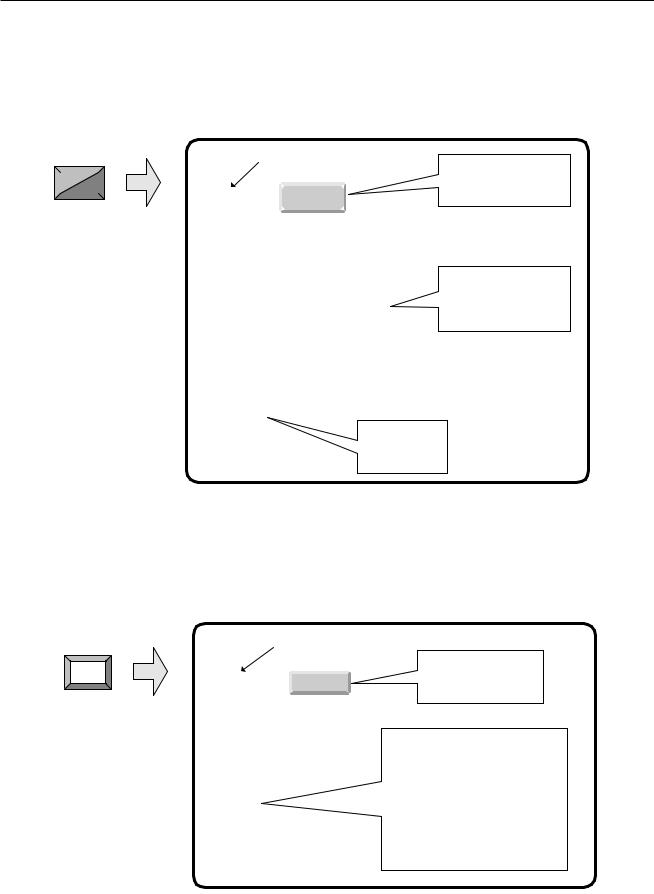

Запуск текстового редактора осуществляется при нажатии на клавишу FLIST. После чего на экране появляется список файлов, хранящихся в памяти СЗС.
Примечание.
В файле с номером 0 в памяти СЗС хранится протокол сеансов связи в режиме телекса. Размер файла 16К символов. При переполнении ЗУ в верхней строке экрана появляется
сообщение: TLX.MEM.OVF, предупреждающее оператора о том, что самый старый текст в файле будет заменяться на новый.
149
ГЛАВА 5. Спутниковая система связи Inmarsat
FLIST |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
NO. FILE NAME VOLUME |
0 RX/TX TEXT 13237
1 |
MAYDAY |
180 |
Укажите номер |
|
|
||
2 |
HMBG_1 |
235 |
|
|
|||
3 |
ETA_BRE |
89 |
файла |
|
|
||
|
|
|
|||||
|
|
|
|
|
|
||
File NO _ |
|
|
|
|
|
|
|
Для редактирования существующего файла введите его номер и нажмите клавишу |
Enter |
||||||
Для ввода нового файла: |
|
|
|
|
|
Enter |
|
- укажите любой номер, отличающийся от имеющихся в списке, нажмите |
|
-по запросу редактора, введите название файла (не более 10 символов), нажмите
Enter
Âназваниях файлов рекомендуется отражать тему сообщения, название адресата или вкладывать другую смысловую нагрузку.
Для удаления сообщения из памяти СЗС необходимо указать номер соответствующего файла и нажать клавишу
Delete
1.3.2. Инициализация спутникового канала связи
Для инициализации спутникового канала связи необходимо нажать на клавишу LINE, указать БЗС, через которую должен быть установлен канал, и адрес абонента.
1.3.2.1. Канал судно - берег
READY |
Идентификатор БЗС |
|
LINE |
/ <77> + |
Enter |
|
OK
<автоответ БЗС> <автоответ судна> GA+
00 <999> <99999999> +
Автоматическое соединение |
Телексный код страны |
Телексный номер абонента |
Запрос на установление канала связи с БЗС
Здесь и далее в тексте:
<7> - любая цифра в пределах 0..7 <9> - любая цифра в пределах 0..9
Запрос на установление телексного канала с абонентом
Если после запроса телексного канала будет получен автоответ абонента, можно приступать к передаче сообщений (раздел 1.3.3.).
150
ГЛАВА 5. Спутниковая система связи Inmarsat
1.3.2.2. Канал судно - судно
Примечание.
Для установления связи с судном необходимо знать, в каком океанском районе находится судно, и выбрать БЗС, обсулуживающую обоих абонентов
|
READY |
|
|
|
|
|
|
||||
|
Идентификатор БЗС |
|
Запрос на |
||||||||
LINE |
|
|
|
|
|
|
|
|
|
|
установление канала |
|
/ <77> + |
|
Enter |
связи с БЗС |
|||||||
|
|||||||||||
|
OK |
|
|
|
|
|
|
|
|
||
|
<автоответ БЗС> |
|
|||||||||
<автоответ судна> |
|
Запрос на |
|||||||||
|
GA+ |
|
|
|
|
||||||
00 <999> <999999999> + |
установление |
||||||||||
телексного канала с |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
абонентом |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Телексныйкод океанского районавызываемого судна |
|
|
|
|
|
||
|
Автоматическоесоединение |
|
Идентификатор СЗС |
581 - AOR-E |
|
||||||
|
|
|
|
|
|
|
|
|
|
582 |
- POR |
583 |
- IOR |
584 |
- AOR-W |
1.3.2.3. Канал связи со специальными службами Inmarsat
Сообщения с категориями URGENCY и SAFETY передаются с использованием соответствующих двухцифровых кодов доступа.
LINE
READY |
|
|
|
|
Идентификатор БЗС |
|
|
|
|
|
|
|
|
Запрос на |
|
|
|
|
|
/ < 77> + |
Enter |
|
|
установление |
OK |
|
|
|
канала связи с БЗС |
|
|
|
|
|
<автоответ БЗС> |
|
|
|
|
<автоответ |
32 |
- Мед.консультатция |
||
судна> |
|
38 |
- Мед.помощь |
|
GA+ |
|
39 |
- Морская помощь |
|
|
41 |
- Метеосообщение |
||
<99> + |
|
42 |
- Навигационное |
|
|
предупреждение |
|||
|
|
. . . |
|
|
|
|
15 |
- Передача телеграммы |
|
|
|
91 |
- Запрос теста |
|
|
|
. . . |
|
После получения автоответа вызываемой службы передайте сообщение (раздел 1.3.3).
151
