Цель работы:
Целью работы является изучение способов создания цифровых устройств (основных логических элементов) на основе ПЛИС в среде Quartus II.
Выполнение работы:
Исследование логического элемента «И»
Таблица истинности:
-
Х1
Х2
Y
0
0
0
0
1
0
1
0
0
1
1
1

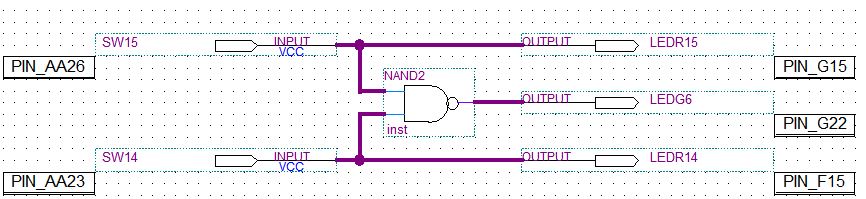

Исследование логического элемента «И-НЕ»
Таблица истинности:
-
Х1
Х2
Y
0
0
1
0
1
1
1
0
1
1
1
0

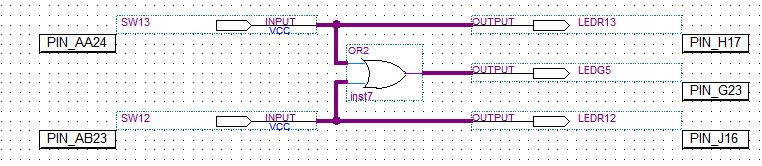

Исследование логического элемента «ИЛИ»
Таблица истинности:
-
Х1
Х2
Y
0
0
0
0
1
1
1
0
1
1
1
1

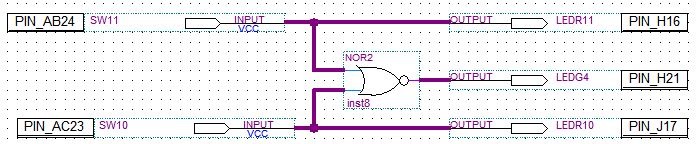

Исследование логического элемента «ИЛИ-НЕ»
Таблица истинности:
-
Х1
Х2
Y
0
0
1
0
1
0
1
0
0
1
1
0

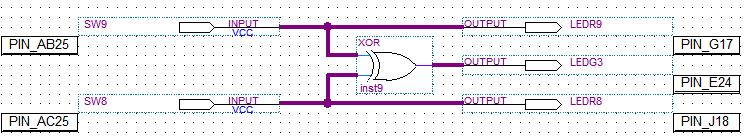

Исследование логического элемента «ИСКЛЮЧАЮЩЕЕ ИЛИ»
Таблица истинности:
-
Х1
Х2
Y
0
0
0
0
1
1
1
0
1
1
1
0
Исследование логического элемента «ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ»
Таблица истинности:
-
Х1
Х2
Y
0
0
1
0
1
0
1
0
0
1
1
1
Исследование логического элемента «НЕ»
Таблица истинности:
Х |
Y |
0 |
1 |
1 |
0 |

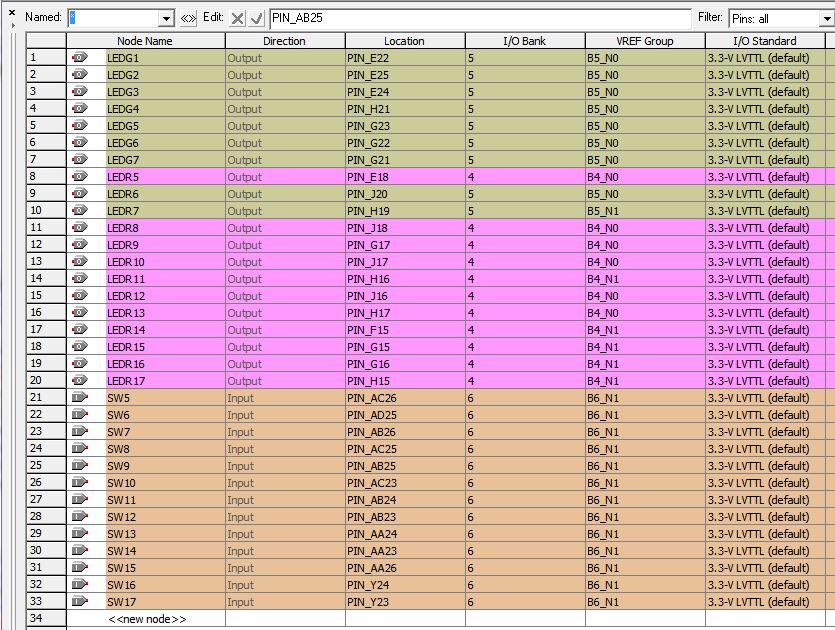

Так же производили назначение контактов на ПЛИС
Вывод о проделанной работе:
В ходе работы повторили и закрепили знания в работе с программой Quartus II. Повторно ознакомились с такими элементами как: «И», «И-НЕ», «ИЛИ», «ИЛИ-НЕ», «ИСКЛЮЧАЮЩЕЕ ИЛИ», «ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ», «НЕ». Было визуально понятно, как работают светодиоды при подаче различных комбинаций сигналов, в процессе записывали значения Y в таблицу для разных вариаций элементов.
