1) Систематическая нагрузка.
Систематическая нагрузка трансформатора мощностью более номинальной возможна за счёт неравномерной нагрузки в течение суток. На рис. 3.21 изображён условный суточный график нагрузки. Выбор мощности трансформатора по Smax неэкономичен.
При выборе Sт<Smax видно, что в ночные, утренние и дневные часы трансформатор недогружен, а во время вечернего максимума перегружен. Для оценки износа изоляции рассмотрим диаграмму теплового режима трансформаторов (рис. 3.22).
Температура масла изменяется линейно по высоте обмотки, H – высота бака трансформатора, τ - превышение температуры. ГОСТ 14209-85 устанавливает следующие температуры и превышения температуры частей трансформатора при номинальных условиях. Превышение температуры масла в верхних слоях над температурой охлаждающей среды τм (воздуха или воды):
- для трансформаторов с системами охлаждения М и Д 55°С,
- для трансформаторов с системами охлаждения Ц и ДЦ 40° С.
Превышение температуры обмотки в наиболее нагретой точке над температурой масла τоб-м:
- для трансформаторов с системами охлаждения М и Д 23°С,
- для трансформаторов с системами охлаждения Ц и ДЦ 38° С.
Превышение температуры обмотки над температурой охлаждающей среды в средней части обмотки τ об: 65° С.
Номинальная температура охлаждающей среды: θ0 = +20 °С.
Температура обмотки в наиболее нагретой точке: θобм =θ0 +τм+ τоб-м.
Базисная условная температура, при которой износ изоляции класса А (класс нагревостойкости изоляции) трансформаторов равен 1, что соответствует сроку службы трансформатора: θн.обм= 98° С.
Предельная температуры обмотки:
Предельная температура масла:
Если трансформатор перегружается, то температура обмотки будет более 98°С, и изоляция при этом больше изнашивается.
Зависимость износа изоляции 𝐿 от температуры обмотки выражается следующей формулой:
где α - постоянная нагрева для изоляции трансформаторов, характеризует тип изоляции, а θ – текущее значение температуры нагрева обмотки. При этом относительный износ изоляции:
Существует так называемое 6-градусное правило, которое формулируется так: на каждые 6 градусов увеличения температуры износ изоляции увеличивается в два раза. Если предельные температуры при этом не достигнуты, трансформатор можно оставить в таком режиме. При переменной нагрузке в одни часы износ изоляции больше нормы, а в другие меньше, а в целом за рассматриваемый период износ изоляции должен быть равен расчётному. Таким образом, критерием допустимости систематических нагрузок трансформатора является износ изоляции.
Лекция 6. Конец трансформаторов и начало схем соединений

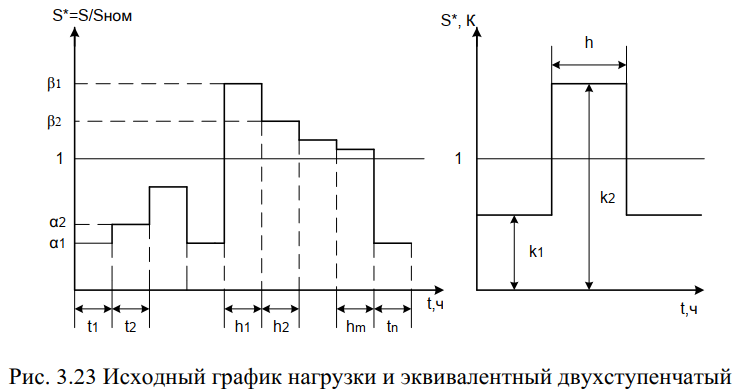

Для оценки допустимых систематических нагрузок имеются расчетные таблицы в ГОСТ. Чтобы их использовать, необходимо преобразовать реальный график нагрузки в двухступенчатый. Они должны быть эквивалентны по износу изоляции, так как критерием преобразования должен быть износ изоляции (рис. 3.23).
По графику определяем:
– коэффициент предварительной недогрузки трансформатора; где 𝛼1, 𝛼2, … 𝛼𝑛 - значения нагрузки в интервалах 𝑡1, 𝑡2, … 𝑡𝑛
– коэффициент перегрузки трансформатора; где 𝛽1, 𝛽2, … 𝛽𝑚 - значения нагрузки в интервалах ℎ1, ℎ2, … ℎ𝑚,
– длительность перегрузки.
Зная среднюю температуру охлаждающей среды за время действия графика, вид системы охлаждения трансформатора, по таблицам определяют допустимость относительной нагрузки 𝑘2 и ее продолжительность (для примера в таблице 3.1 приведены нормы допустимых систематических нагрузок для трансформаторов с системами охлаждения М и Д).
Нагрузка более 1,5Sном должна быть согласована с заводом-изготовителем, нагрузка более 2,0Sном не допускается.
Если для выбранного трансформатора k2расч > k2доп при известных k1 и h, то необходимо или выбрать другой трансформатор или изменить график нагрузки (снизить максимум или уменьшить длительность максимума).
