1) Регистры–последовательностное устройство, предназначенное для записи, хранения и (или) сдвига данных, представленных в виде много разрядного двоичного кода.

2) применение

Установка регистра в нулевое состояние (сброс), либо в единичное (предустановка).

– Запись входных данных в последовательном коде.

– Запись входных данных в параллельном коде.

– Хранение данных.

– Сдвиг хранимого кодового слова вправо или влево.

– Выдача хранимых данных в последовательном коде.

– Выдача хранимых данных в параллельном коде.

3) По способу приёма и выдачи информации регистры подразделяют на:

– параллельные (статические) – приём и выдача данных производится по всем разрядам;

– последовательные (сдвигающие) – данные записываются в последовательном коде разряд за разрядом; тактирующие сигналы перемещают слово в разрядной сетке;

– параллельно-последовательные (универсальные) – имеют входы и выходы для приёма и выдачи данных, как последовательным, так и параллельным кодом.

По количеству каналов передачи переменных регистры делят на однофазные и парафазные. В парафазном регистре данные передаются по двум каналам – в прямом и инверсном коде.

По способу тактирования регистры разделяют на однотактные и многотактные. Первые управляются одной последовательностью синхроимпульсов, вторые – несколькими последовательностями синхроимпульсов.

4) Нарисовать схему DSR.

5) Нарисовать схему DSL.

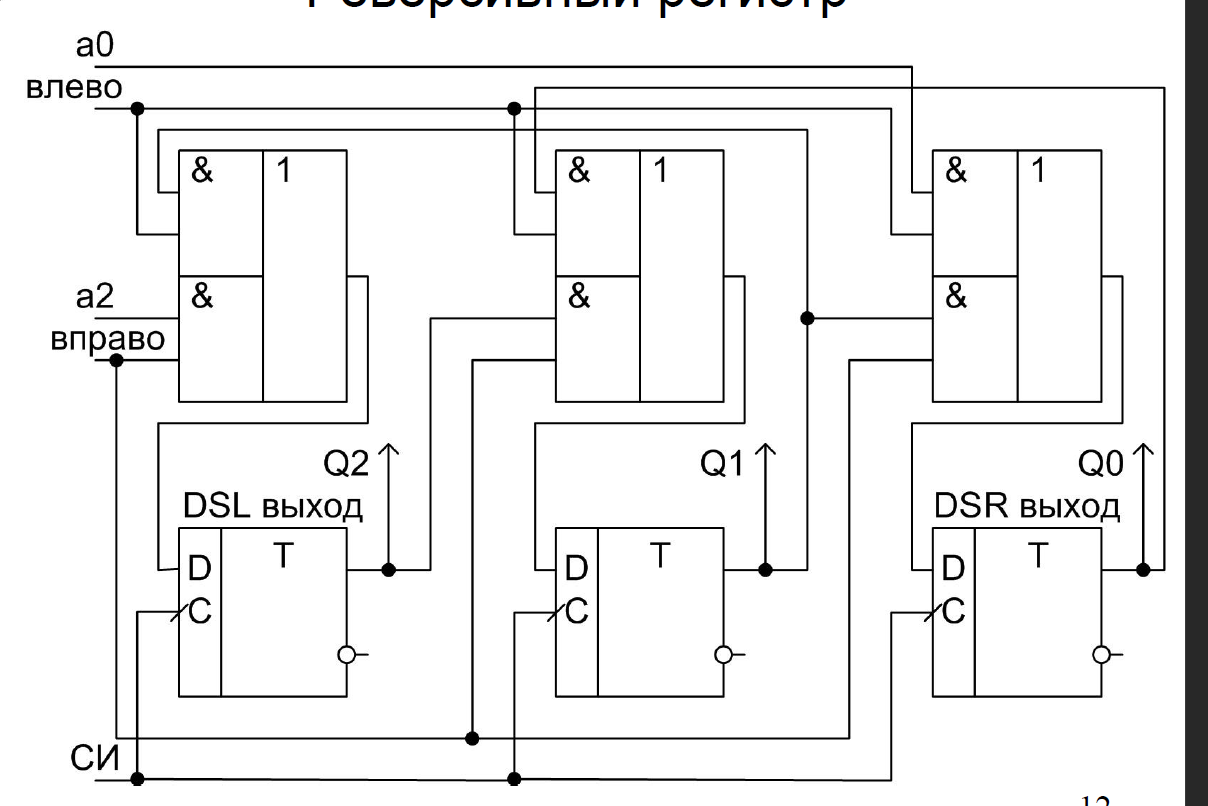

6) Нарисовать схему реверсивного регистра.

7) Нарисовать пример схемы решения задачи увеличения количества хранимых слов.

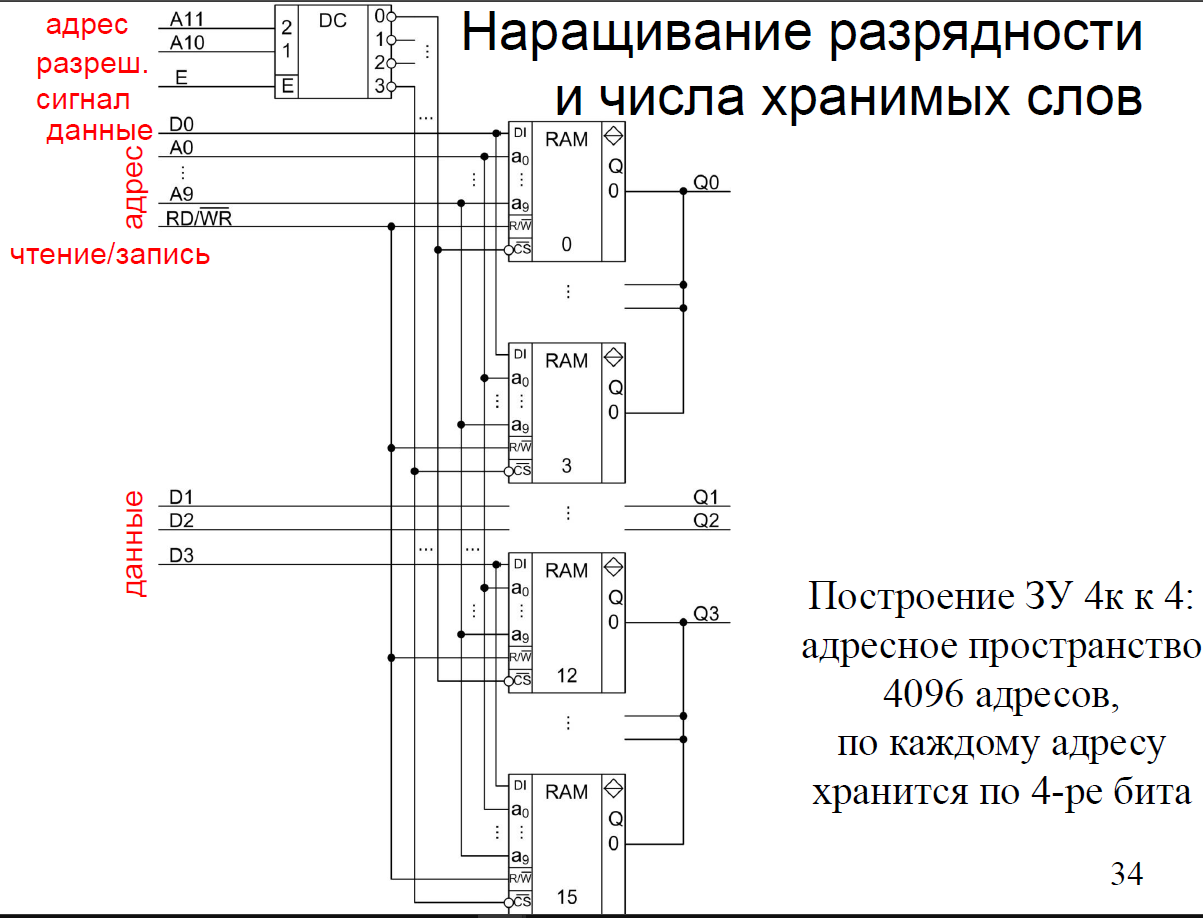

8) Нарисовать пример схемы решения задачи увеличения разрядности хранимого слова.

9) Нарисовать пример схемы решения задачи увеличения количества хранимых слов и их разрядности одновременно.
