Лекция 14

1) Каковы причины возникновения несинусоидальных периодических токов и напряжений? 1.1) Несовершенство промышленных генераторов электрической энергии.

2.1) Существование генераторов специальных, отличных от синусоиды,

форм сигналов.

3.1) Наличие в цепях нелинейных элементов, искажающих форму синусоидальных кривых электрических величин.

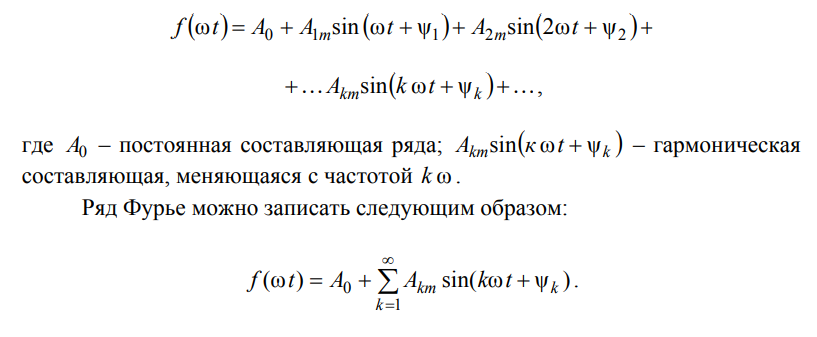

2) Что представляет собой ряд Фурье? Если периодическая функция удовлетворяет условию Дирихле (на всяком конечном интервале имеет конечное число разрывов первого рода и конечное число экстремумов), то ее можно разложить в ряд Фурье:

3) Что называют дискретным частотным спектром? Совокупность гармонических составляющих несинусоидальной периодической функции называют ее дискретным частотным спектром.

4) Чему равно действующее значение несинусоидальной периодической функции? Действующее значение несинусоидального тока равно корню квадратному из суммы квадратов действующих значений токов всех слагаемых ряд.

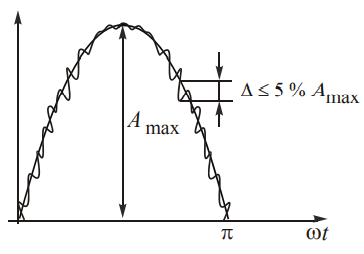

5) Что называют практической синусоидой? Практической синусоидой называют такую кривую, у которой разность между соответствующими точками кривой и ее первой гармоники не превышает 5 % от максимального значения

6) Что называют эквивалентной синусоидой? При расчете цепей несинусоидального тока, если позволяет требуемая точность, нередко несинусоидальные кривые заменяют эквивалентными им синусоидами. Действующие значения несинусоидальной кривой и эквивалентной ей синусоиды одинаковы.

7) Как вычисляют активную, реактивную и полную мощности в цепях с несинусоидальными периодическими воздействиями?

8) Что называют мощностью искажения?

9) Какой метод используют для расчета цепей при несинусоидальных периодических воздействиях? При расчете применяют метод наложения.

Лекция 15

1) Какие законы коммутации вы знаете? Первый закон: ток в индуктивной катушке до коммутации равен току в момент, наступивший сразу после коммутации, т. е.

2) Как доказывают законы коммутации?

3) В чем суть классического метода расчета переходных процессов? Классический метод расчета переходных процессов заключается в отыскании закона изменения любого тока и напряжения как суммы принужденной и свободной составляющих:

4) За счет чего возникают принужденные составляющие токов и напряжений? Эти процессы происходят за счет изменения энергии магнитного поля катушки и электрического поля конденсатора.

5) Какие процессы характеризует общее решение однородного уравнения? Общее решение однородного уравнения характеризует процессы, происходящие в цепи при отсутствии внешних источников энергии.

6) По какому закону меняются свободные составляющие? Свободная составляющая изменяется по закону экспоненты и стремится к нулю.

7) Сколько длится переходный процесс? Длительность переходного процесса, зависящая от параметров, может быть различной.

8) Каков физический смысл постоянной времени ф? Постоянная времени ф – это время, в течение которого свободные составляющие уменьшаются в е раз.

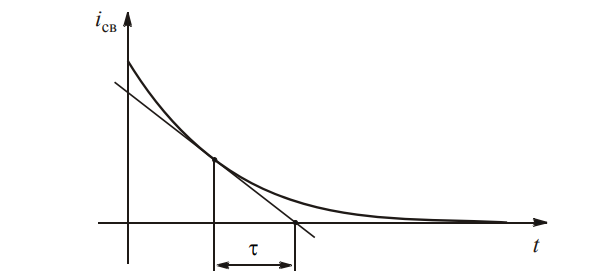

9) Как графически определить постоянную времени ф? Постоянной времени можно дать геометрическую интерпретацию: ф – это величина подкасательной к любой точке экспоненты: Поэтому можно определить постоянную времени по известному графику изменения свободной составляющей и неизвестных параметрах схемы.
