Задание

Решение

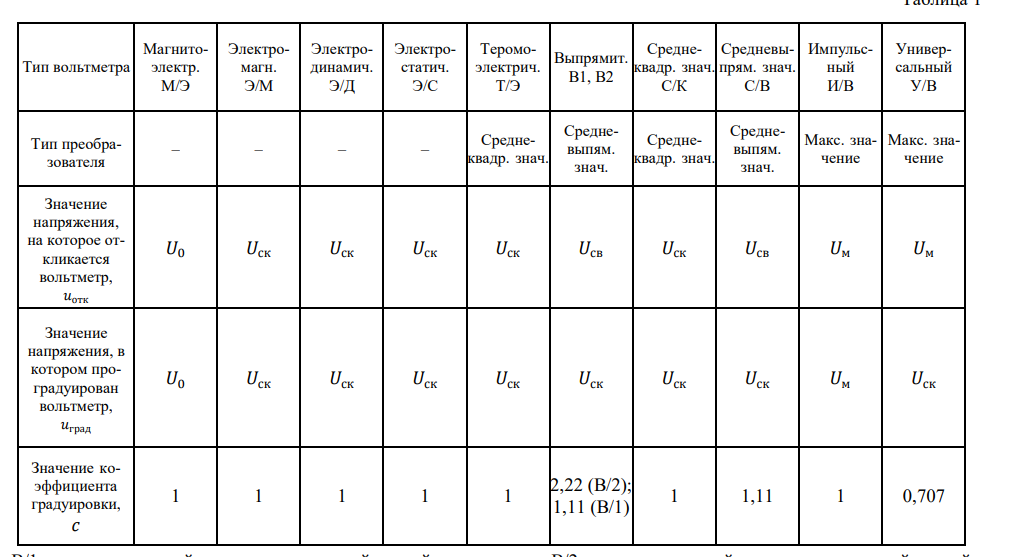

Рисунок 1 – таблица

Если обратить внимание на таблицу, то можно увидеть что коэффициент градуировки для магнитоэлектрического вольтметра С = 1, а значение на которое он откликается Uоткл = U0. Из этого можно заключить, что показание вольтметра будет 18В.

7. Определить:

а) коэффициенты формы и амплитуды для заданной формы напряжения;

б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:

Форма напряжения и его параметры	Типы вольтметров
	1. Э/Д 2. С/В с закрытым входом

Решение:

а) коэффициенты формы и амплитуды для заданной формы напряжения;

= = *( + = 1В

1,45В

Б) Показания Э/Д

=

С = 1

U = C* = C* = 1*1,45 = 1,45В

С/В, вход закрытый.

= =1В (Так как сигнал однополярный)

U’(t) = U(t)-U0 = U(t) – 1

U’(t) = 0 при 0<t<1 и 4<t<5

U’(t) = 1 при 1<t<2 и 3<t<3

U’(t) = 2 при 2<t<3

U’(t) = 3 при 5<t<9

=0,89В

U = C* = C* =1,11*0,89=0,99В

Задание

Первый этап (ключи в положении 1).

На вход интегратора (рис. 1,2) поступает напряжение U_вх. Так как интер- вал интегрирования выбран равным периоду сети T_и = t₂ – t₁ = 2·10^-2 c = T_c, то в момент t₂ напряжение на выходе интегратора равно:

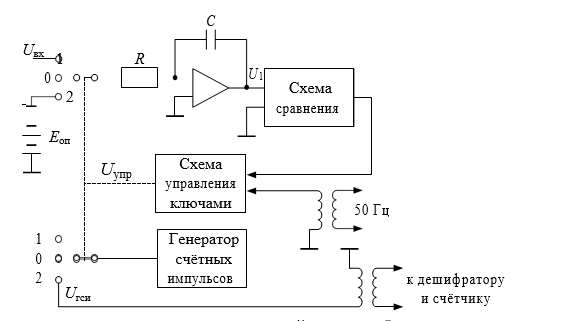

Рисунок 1 - Схема АЦП с двойным преобразованием

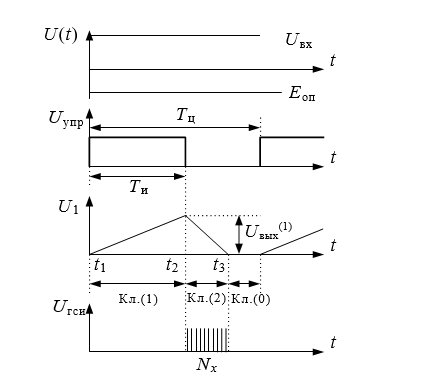

Рисунок 2 - Временные диаграммы АЦП с двойным преобразованием

Второй этап (ключи в положении 2).

На вход интегратора проступает эталонное напряжение Е_оп, полярность ко- торого противоположна полярности U_вх. Второй этап закончится в момент t₃, ко- гда выходное напряжение интегратора станет равным нулю и сработает схема сравнения. При этом ключи займут нулевое положение.
