Состав лаборатории высоковольтной кабельной лвк
Аппарат высоковольтный АВ-60-3 предназначен для высоковольтных испытаний напряжением ~50кВ/=60кВ 3кВА.
Аппарат прожига АП-14-6 предназначен для прожигания поврежденной изоляции кабелей. Максимальное напряжение 14 кВампл, максимальный ток 60 А.
Аппарат высоковольтных импульсов АВИ-32-2 (ударный генератор) предназначен для генерации высоковольтных импульсов при ОМП. Три регулируемых диапазона выходных напряжений – 0-8кВ, 0-16кВ и 0-32кВ со встроенным адаптером импульсно-дугового разряда.
Коммутатор высоковольтный масляный КВМ-1 коммутирует выходы аппаратов АВ, АП, АВИ или НВ (низковольтный вход) на высоковольтные соединительные кабели.
Рефлектометр РЕЙС 305 является малогабаритным мощным очень простым в применении цифровым рефлектометром, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях:
Методом импульсной рефлектометрии;
Методом колебательного разряда;
Волновым методом;
Импульсно-дуговым методом при работе с АВИ-32-2.
Комплект поисковый КП-500К предназначен для определения трассы, глубины залегания и поиска мест повреждения изоляции силовых кабелей индукционным методом.
2.4.3.3. Электролаборатория каэл –3
Электролаборатория КАЭЛ – 3 - электролаборатория кабельная, передвижного типа. Монтируется в автомобильном фургоне, (рис. 32).
цену

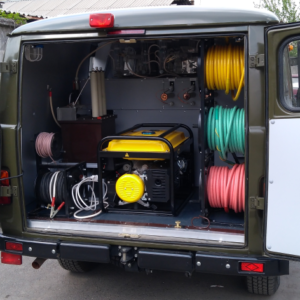

Рисунок 32– Высоковольтный отсек электролаборатории КАЭЛ – 3
2.4.3.4. Испытательная лаборатория на базе газ-2705 «Газель» компании «Энерго-Профиль».
На рис. изображена испытательная лаборатория на базе автомобиля ГАЗ-2705 «Газель» компании «Энерго-Профиль». Управление СНЧ установкой осуществляется из отсека оператора при помощи пульта управления, источник испытательного напряжения установлен в высоковольтном отсеке лаборатории, (рис.33).
Рисунок 33 – Испытательная лаборатория на базе ГАЗ-2705 «Газель»
Подключение к объекту испытаний осуществляется по специальным кабелям, двери в высоковольтный отсек при этом остаются закрытыми. Таким образом, соблюдаются все правила безопасности проведения работ, исключается возможность попадания персонала в высоковольтный отсек лаборатории. Оборудование лаборатории позволяет испытывать и определять место повреждения как в кабелях с бумажно-масляной, так и в кабелях с изоляцией из сшитого полиэтилена. На рис.34 показан пульт управления лаборатории с установкой СНЧ 0,1 Гц.

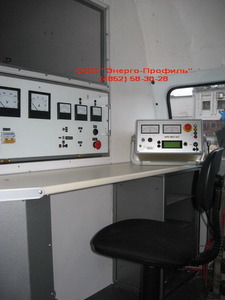

Рисунок 34 – Пульт управления испытательной лаборатории
Высоковольтный отсек испытательной лаборатория с установкой СНЧ 0,1 Гц по составу оборудования аналогичен и другим лабораториям, (см. выше рис.32). На рис.35 ниже показаны другие испытательные установки.

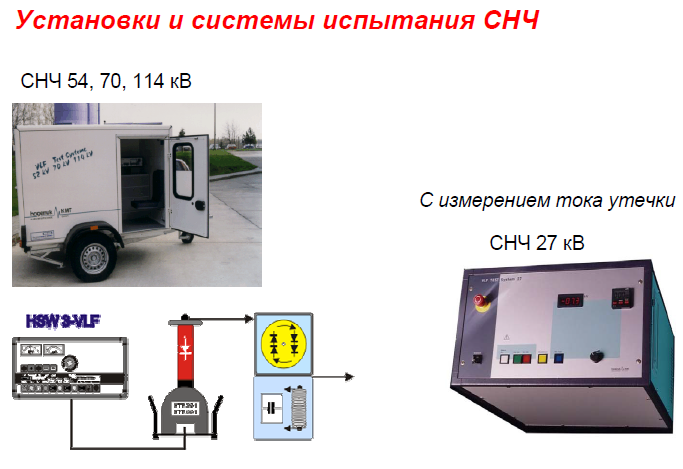

Рисунок 35 – Установки и Системы испытания СНЧ
2.4.3.5. Высоковольтная тестирующая установка hva-60
Высоковольтная тестирующая установка HVA-60 разработана для проведения тестирования различных типов изоляции высоким напряжением, (рис.36). При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-масляной изоляцией, типов XLPE и PILC. Установка может также использоваться в режиме прожига. Установка измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.
Встроенная память позволяет сохранять не только значения тестирования для дальнейшего передачи их в Windows , но и сохранять тестовые последовательности, введенные пользователем самостоятельно.

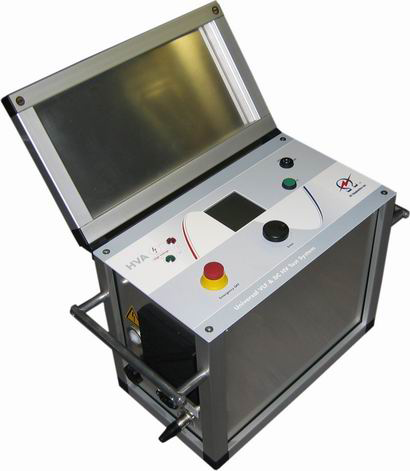

Рисунок 36 – HVA-60. Высоковольтная СНЧ установка 60кВ.
Подключение испытательной установки к кабелю показано на рис..

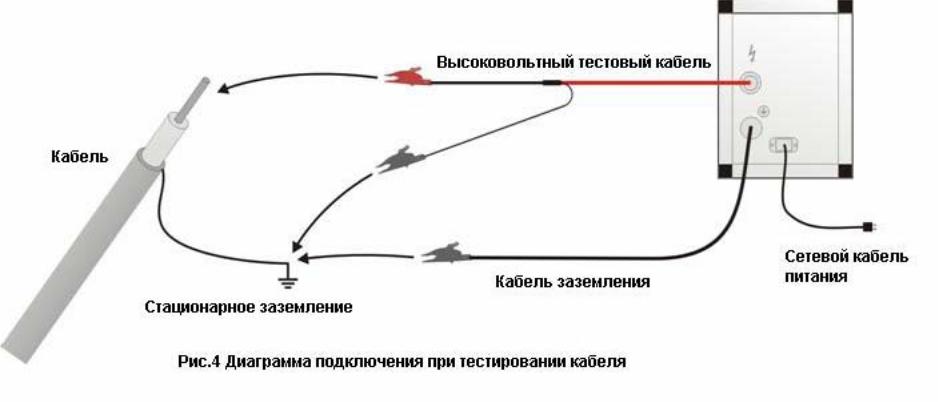

Рисунок 38 – Подключение установки к силовому кабелю
красный провод – высоковольтный испытательный провод; голый провод – заземление прибора; черный – шнур сетевого питания 220 В, 50 Гц.
