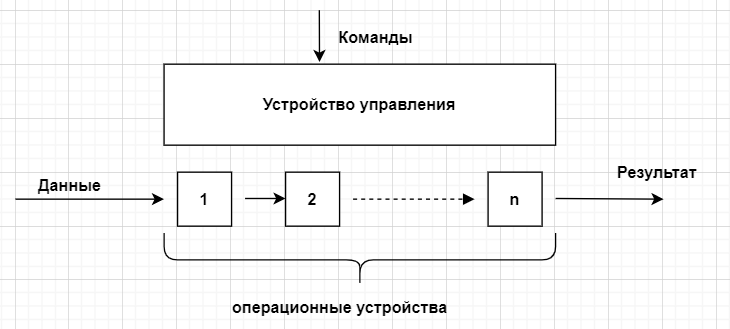

Конвейерные эвм
ЭВМ с конвейерной обработкой информации относятся к типу МКОД (множественный поток команд, одиночный поток данных). Обработка данных производится конвейерным способом. Конвейерная (pipeline) обработка команд используется для повышения производительности ЭВМ. Принцип такой обработки заключается в совмещении во времени выполнения различных этапов последовательных команд программы. Реальная скорость обработки данных зависит от заполненности конвейера. Наибольшая скорость обработки достигается при выполнении длинных участков программ с однородными операциями.
Конвейерные
ЭВМ используются для обработки векторных
данных.
(рис. с лекции)

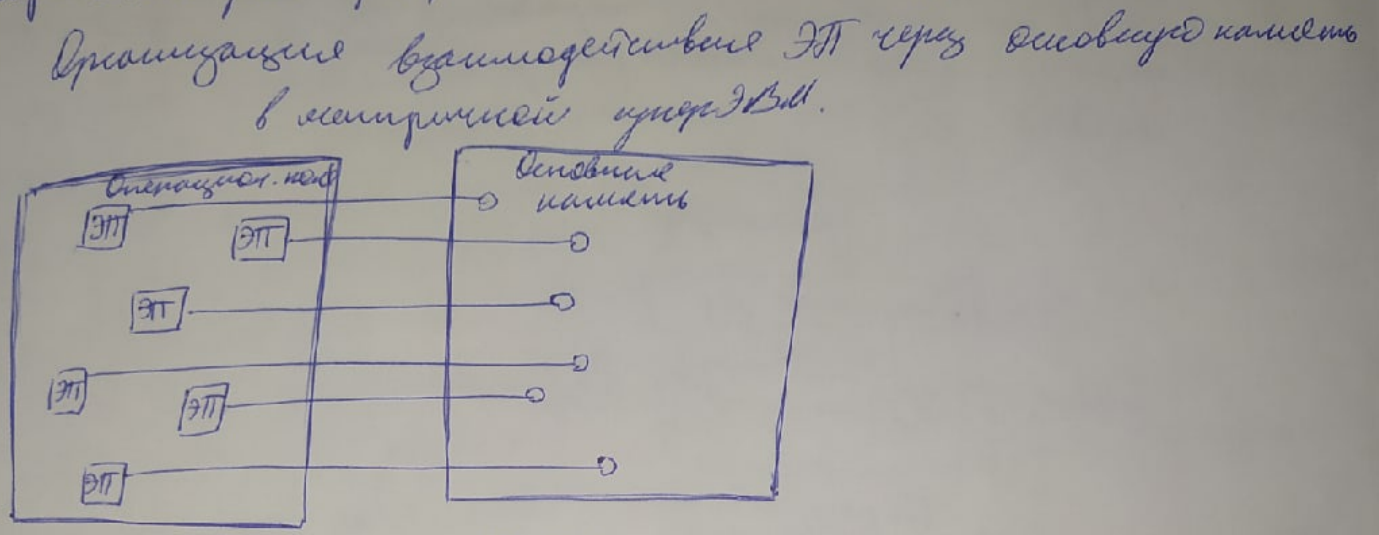

Матричные эвм
Матричные вычислительные системы - наиболее распространенные представители класса систем с одиночным потоком команд и множественным потоком данных (ОКМД). Матричная система состоит из множества процессорных элементов, работающих параллельно и обрабатывающих свой поток данных.
Назначение матричных вычислительных систем - обработка больших массивов данных. В основе матричных систем лежит матричный процессор (array processor), состоящий из массива процессорных элементов (ПЭ). Такие системы имеют общее управляющее устройство, генерирующее поток команд, и большое число ПЭ, работающих параллельно и обрабатывающих каждый свой поток данных. Однако на практике, чтобы обеспечить достаточную эффективность системы при решении широкого круга задач, необходимо организовать связи между процессорными элементами так, чтобы наиболее полно загрузить процессоры работой.

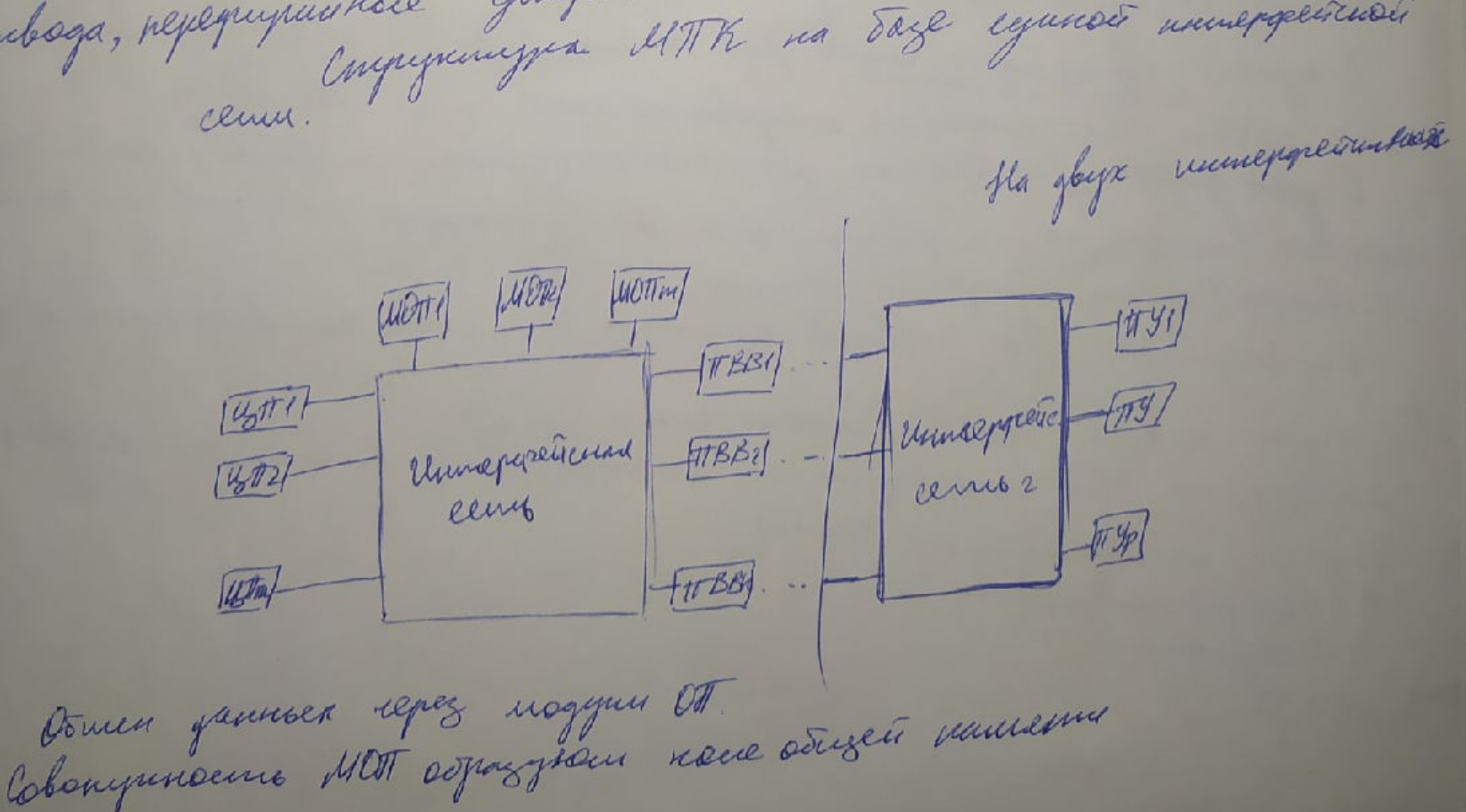

Многопроцессорные комплексы
Многопроцессорный вычислительный комплекс (МПВК) – это комплекс, включающий в себя два или более процессоров, имеющих общую оперативную память, общие периферийные устройства и работающих под управлением единой операционной системы (ОС), которая, в свою очередь, осуществляет общее управление техническими и программными средствами комплекса. Следует оговорить, что каждый из процессоров может иметь индивидуальные, доступные только ему ОЗУ и периферийные устройства. Все перечисленное весьма существенно, так как делает возможной гибкую организацию параллельной обработки информации и позволяет наиболее эффективно использовать все ресурсы комплекса.
К многопроцессорным ЭВМ относятся ЭВМ с множественным потоком команд и множественным потоком данных (МКМД-ЭВМ)

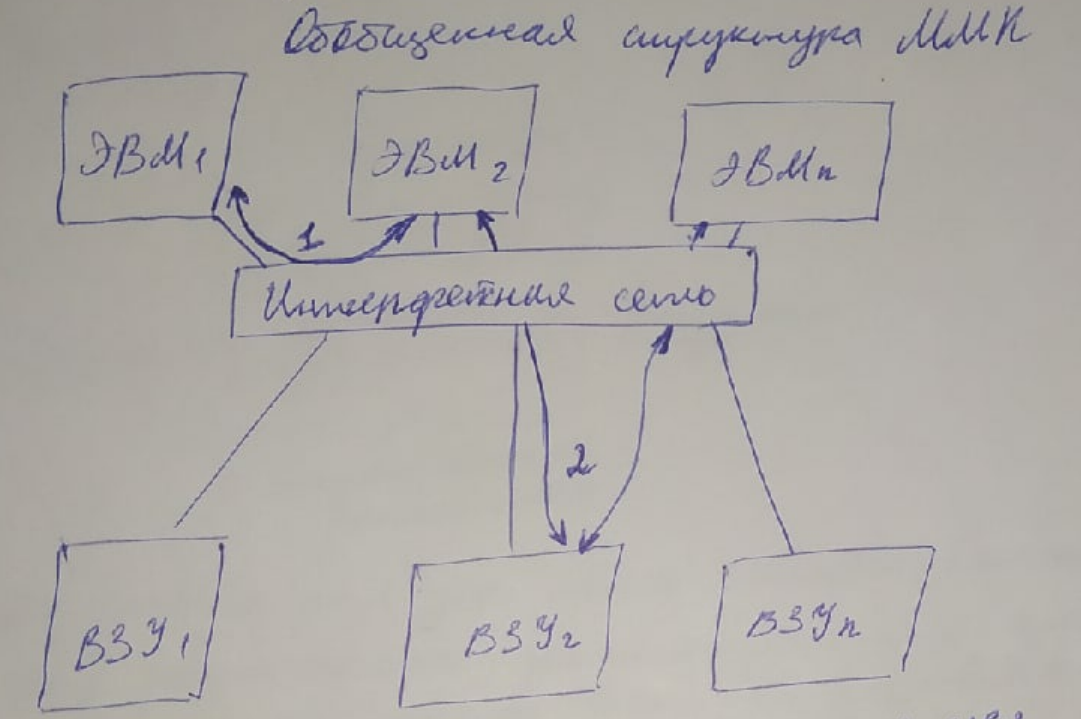

Многомашинные комплексы
Многомашинный вычислительный комплекс (ММВК) – комплекс, включающий в себя две или более ЭВМ (каждая из которых имеет процессор, ОЗУ, набор периферийных устройств и работает под управлением собственной операционной системы), связи между которыми обеспечивают выполнение функций, возложенных на комплекс.
Цели, которые ставятся при объединении ЭВМ в комплекс, могут быть различными, и они определяют характер связей между ЭВМ. Чаще всего основной целью создания ММВК является или увеличение производительности, или повышение надежности, или одновременно и то и другое. Однако при достижении одних и тех же целей связи между ЭВМ могут существенно различаться.
ВЗУ - Внешнее запоминающее устройство
Прямая передача данных через интерфейсную сеть (Высокая оперативность)
Косвенная (буферизованная) передача данных (Системы с распределенной памятью)
