Основные определения ГГД - 1
•Линия тока – линия, касательные к которой в каждой точке совпадают по направлению с направлением вектора скорости в данной точке в данный момент времени;
•Траектория – это линия, вдоль которой движется определенная жидкая частица

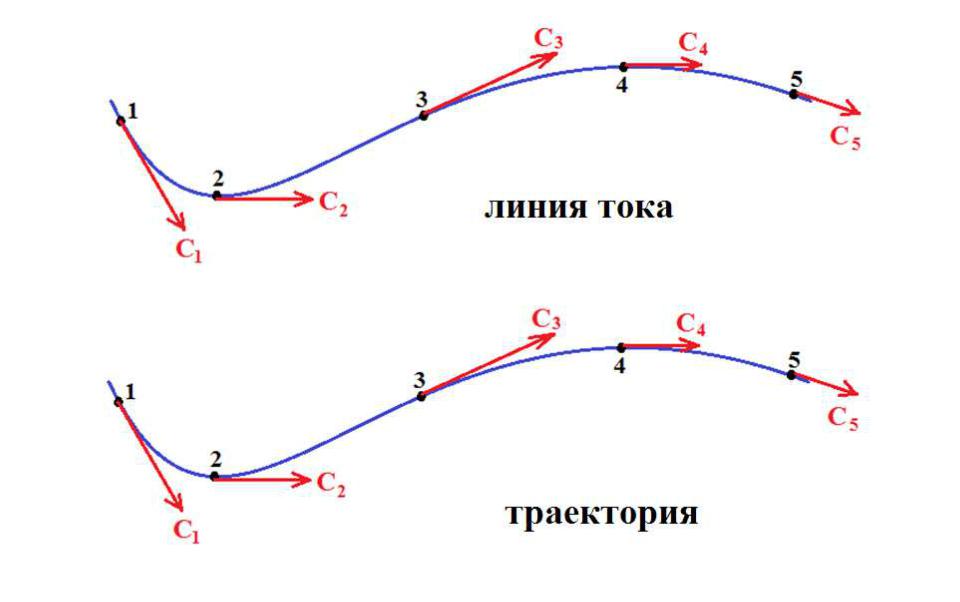

Линия тока и траектория
Основные определения ГГД - 2
•Установившееся (стационарное) движение – при котором все параметры, характеризующие элементарный жидкий объем dV являются функцией только его положения в пространстве
c = f1(x, y, z) p = f2(x, y, z) T = f3(x, y, z) ρ = f4(x, y, z)
•Неустановившееся (нестационарное) движение –
при котором все параметры, характеризующие элементарный жидкий объем dV являются функцией его положения в пространстве и времени
c = f1(x, y, z, t) p = f2(x, y, z, t) T = f3(x, y, z, t) ρ = f4(x, y, z, t)

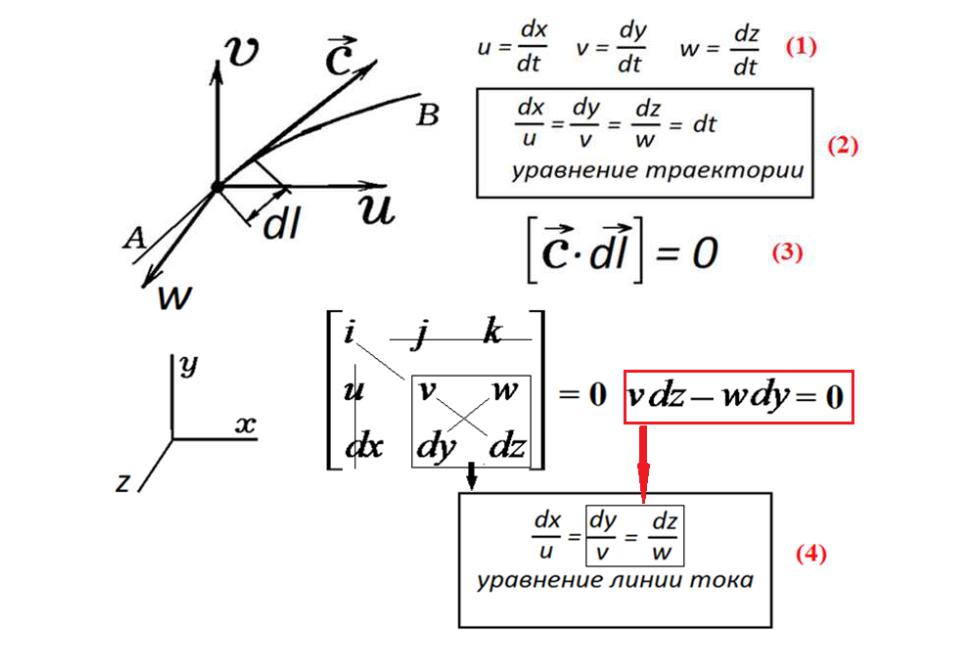

Линия тока и траектория

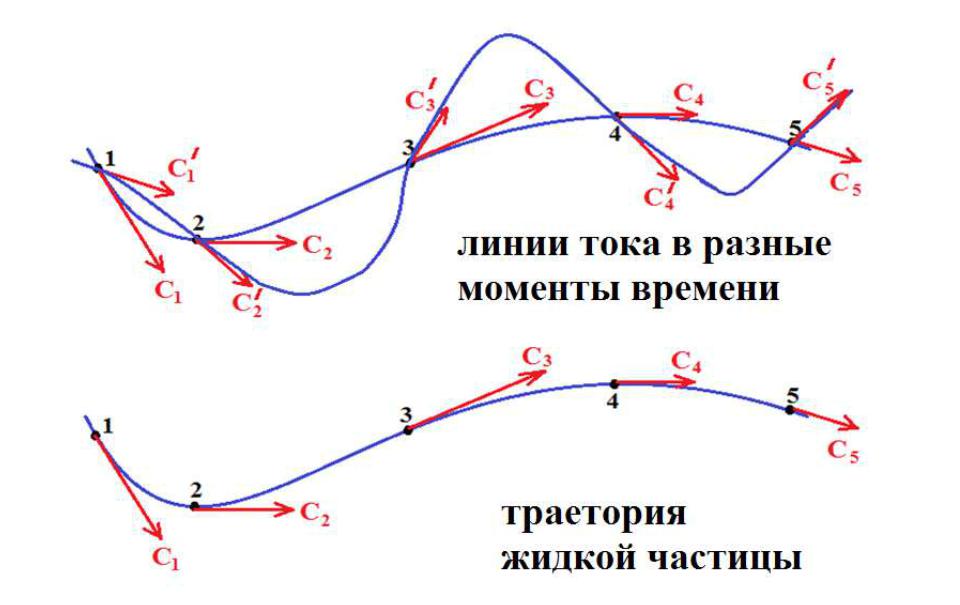

Линия тока и траектория

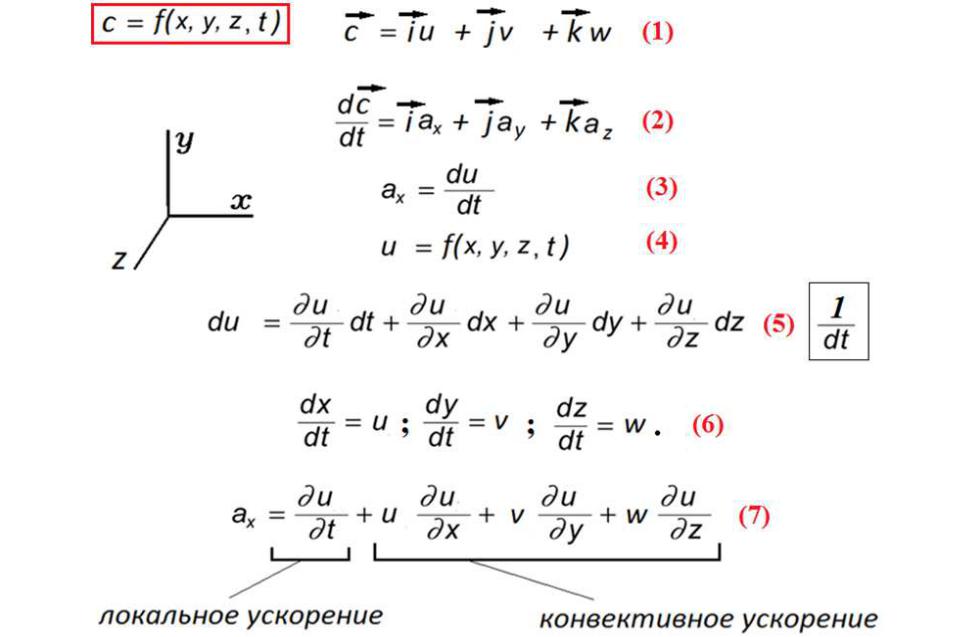

Кинематика жидкости. Ускорение жидкой частицы по методу Эйлера.
Полное ускорение жидкой частицы
Определения
•Трубка тока: Если через замкнутый контур в жидком объеме провести линии тока, то полученная поверхность будет трубкой тока. Главное свойство – непротекаемость.
•Струйка тока – жидкость, движущаяся внутри трубки тока.
•Плоское течение – такое течение, при котором:
1.линии тока расположены в параллельных плоскостях и представляют собой плоские кривые;
2.скорость течения во всех точках прямой, перпендикулярной этому семейству плоскостей одинаковая.
c = f1(x, y, t) p = f2(x, y, t) T = f3(x, y, t) ρ = f4(x, y, t)
•Одномерное течение – такое течение, при котором параметры потока изменяются только вдоль одной оси координат, оставаясь неизменными вдоль оставшихся двух.
c = f1(x, t) p = f2(x, t) T = f3(x, t) ρ = f4(x, t)
