ревянным или резиновым молотком.

Если по проекту необходимо выполнить отвод или какой-либо другой конфигурации гнутье, то радиус изгиба должен быть не менее пяти наружных диаметров трубы. При меньших значениях радиуса изгиба применяется спиральная пружина, позволяющая избежать овализацию сечения, изломов и других дефектов. Фасонные части выполняют без предварительного нагрева с помощью трубогиба.

Прокладку вертикальных и горизонтальных участков следует вести, не допуская растягивающих напряжений. Их свободные концы целесообразно прикрывать заглушками во избежание попадания грязи и мусора в трубу. Расстояние в свету между строительной конструкцией трубопроводом, проходящим вдоль нее, должно быть не менее 20 мм.

Металлополимерные трубы для систем отопления и горячего водоснабжения следует прокладывать на расстоянии не менее 50 мм выше других трубопроводов.

Для прохода труб через строительные конструкции необходимо предусматривать гильзы, внутренний диаметр которых должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.

Монтаж металлопластиковых труб можно вести на сварочных и клеевых соединениях, на резьбовых фитингах из никелированной латуни, а также по пресс-резьбовой технологии. При этом необходимо соблюдать строгую последовательность операций в каждом виде работ.

Расстановка креплений металлопластиковых трубопроводов осуществляется таким образом, чтобы исключить предельно допустимые напряжения в материале трубы при линейных температурных удлинениях.

Расстояние между креплениями следует принимать согласно табл. 4.2 [21], кроме того, необходимо строго фиксировать положение трубопроводов на поворотах и ответвлениях.

Таблица 4.2 Максимально допустимые расстояния между скользящими

креплениями для металлополимерных трубопроводов

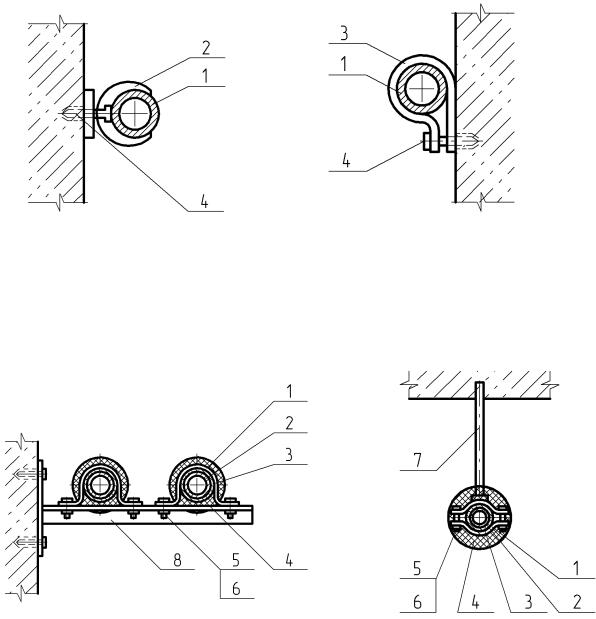

Применяемые виды креплений для металлополимерных труб изображены на рис. 4.11, 4.12. Они выполняются из деталей от фирм-изготовителей труб или иных опор, используемых в этом случае.

120

4.2.3.Разработка технологических карт на монтаж стальных узлов систем отопления

Всоответствии с приведенными сведениями по монтажным положениям узлов систем отопления и последовательности их сборки в проекте необходимо составить технологическую карту монтажа на указанный в задании вид работ.

Пример. Разработать технологическую карту монтажа магистралей водяной системы отопления с нижней разводкой.

Образец выполнения представлен в табл. 4.5. В дополнение к этому в пояснительной записке должен быть указан перечень инструмента и оборудования, необходимых для проведения монтажных работ на объекте.

Порядок выполнения

Технологическая карта составлена на монтаж участка магистралей с нижней разводкой водяной системы отопления диаметром 40 мм и общей протяженностью труб 20 м (длина подающего участка трубопровода 10 м, обратного - 10 м). Соединение магистральных стальных водогазопроводных труб будет осуществляться сваркой.

Для производства работ на объекте подбираются основные материалы, которые будут использованы в процессе монтажа. Их записывают по форме табл. 4.3.

Таблица 4.3 Описание основных материалов для монтажа магистралей

Примечание. Табл. 4.2 составлена на основании исходных данных и сведений [16, табл.

55.15].

Бригаду, направляемую на объект для монтажа магистралей системы отопления, необходимо оснастить оборудованием, позволяющим проводить сборку трубопроводов при помощи сварки и выполнять сопутствующие этому производственному процессу операции.

Оборудование и инструмент, которые будут использованы при проведении конкретных работ, указываются инженерно-техническим персоналом в табл. 4.4 и при отправке бригады на монтаж выдаются по представленному в данной таблице списку.

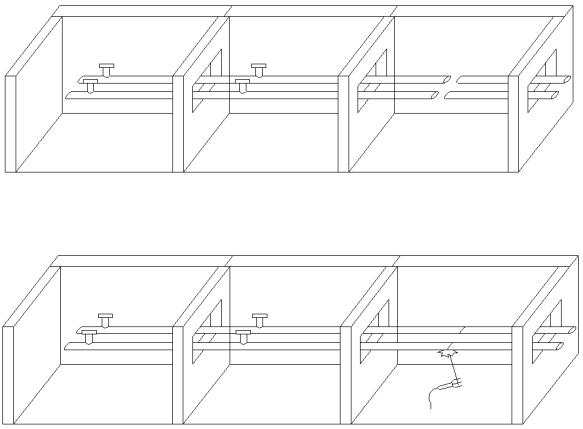

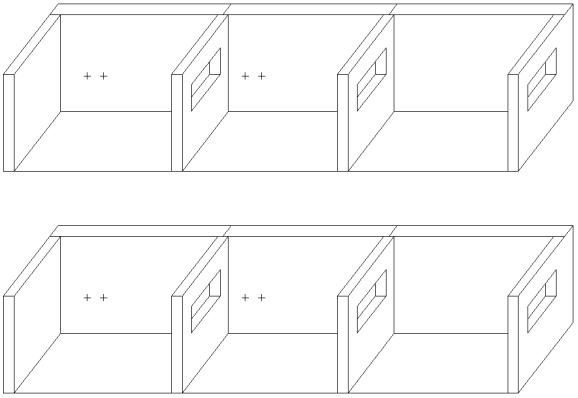

Последовательность производственного процесса при монтаже участка магистралей с нижней разводкой водяной системы отопления, продолжительность отдельных операций и состав бригады, выполняющей эти виды работ, приведены в табл. 4.5.

122

Таблица 4.4

Перечень оборудования, инструмента и инвентаря

Примечания.

1.Оборудование и инструмент подобраны в соответствии с [16, табл. 54.1, 55.1, 55.3,

55.11, 55.12, 55.13].

2.В набор ручного инструмента включены остроносая кувалда и зубило, так как строители иногда не оставляют проемы или последние небольшого размера, и для удобства монтажа их необходимо увеличить.

3.Комплект инструмента МЭС-450 ЭР предусмотрен для закрепления кронштейнов в ограждениях, если непосредственно на объекте обнаружится, что возникли отклонения от проекта при строительстве и между оставленными проемами получилось значительное расстояние.

4.Сечения проводов для сварочного аппарата, а также светофильтры подбираются по [16, табл. 55.11, 55.12, 55.13] в зависимости от напряжения питающей сети и силы тока после трансформатора.

5.Приспособления и механизмы для выполнения такелажных работ, указанные в п. 14, 15 табл. 4.3, можно подобрать в соответствии с[16, раздел 56].

123

Окончание табл. 4.5

126

4.2.4.Разработка технологических карт на монтаж металлопластиковых узлов систем отопления

Как отмечалось ранее в п. 4.2.3, в соответствии с приведенными сведениями по монтажным положениям узлов систем отопления и последовательности их сборки в проекте необходимо составить технологическую карту монтажа на указанный в задании вид работ.

Пример. Разработать технологическую карту монтажа магистралей водяной системы отопления с нижней разводкой из металлопластиковых труб Co.E.S. (Unipipe) при использовании соединительных элементов Wavin, выпускаемыми группой компаний Инпрост «Интерма».

Образец выполнения представлен в табл. 4.8. В дополнение к этому в пояснительной записке должен быть указан перечень инструмента и оборудования, необходимых для проведения монтажных работ на объекте.

Порядок выполнения

Технологическая карта составлена на монтаж участка магистралей с нижней разводкой водяной системы отопления диаметром 25 мм и общей протяженностью труб 20 м (длина подающего участка трубопровода 10 м, обратного - 10 м). Соединение магистральных трубопроводов будет осуществляться по пресс-резьбовой технологии.

Для производства работ на объекте подбираются основные материалы, которые будут использованы в процессе монтажа. Их записывают по форме табл. 4.6.

Таблица 4.6 Перечень основных материалов для монтажа магистралей

Бригаду, направляемую на объект для монтажа магистралей системы отопления, необходимо оснастить оборудованием, позволяющим проводить сборку трубопроводов по пресс-резьбовой технологии и выполнять сопутствующие этому производственному процессу операции. Оборудование и инструмент, которые будут использованы при проведении конкретных работ,

127

указываются инженерно-техническим персоналом в табл. 4.7 и при отправке бригады на монтаж выдаются по представленному в данной таблице списку.

Последовательность производственного процесса при монтаже участка магистралей с нижней разводкой водяной системы отопления, продолжительность отдельных операций и состав бригады, выполняющей эти виды работ, приведены в табл. 4.8.

Таблица 4.7 Перечень оборудования, инструмента и инвентаря

Примечания.

1.Оборудование и инструмент подобраны в соответствии с [16, табл. 54.1, 55.1, 55.3, 55.11, 55.12, 55.13] и сведениями каталогов от группы компаний Инпрост «Интерма».

2.В набор ручного инструмента включены остроносая кувалда и зубило, так как строители иногда не оставляют проемы или последние небольшого размера, и для удобства монтажа их необходимо увеличить.

3.Комплект инструмента МЭС-450 ЭР предусмотрен для закрепления кронштейнов в ограждениях дюбелей.

4.Инструменты перечисленные в п. 9-15, относятся к марке Co.E.S., Unicor и предназначены для трубных систем Co.E.S. (Unipipe).
