4. Содержание пояснительной записки и графической части

Пояснительная записка содержит:

- титульный лист;

- задание;

- анализ задания;

- используемые методы, необходимые результаты;

- основная часть:

- постановка задачи;

- описание и структурные схемы используемых алгоритмов; реализация алгоритмов для конкретных исходных данных с расчетами и численными результатами;

- оценку оптимальности получаемой топологии;

- необходимые для пояснения расчетов рисунки;

- краткое описание моделей и алгоритмов и результаты моделирования времени задержки и температурного поля;

- заключение: анализ полученных результатов;

- приложения.

Графическая часть

Включает:

- чертеж принципиальной схемы;

- распределение компонентов по блокам в результате компоновки;

- чертеж размещения компонентов схемы на плане;

- чертеж покрывающих деревьев для всех цепей на плане с выделением проводников, полученных в результате трассировки.

Выполняются чертежи на листах формата А4, А3 и включаются в приложения к пояснительной записке.

Допуски на расстояния между центрами отверстий под крепёжные детали

Рис. 20. Расположение отверстий на прямых линиях

d – наибольший предельный размер винта, болта, заклёпки

D – наименьший предельный размер проходного отверстия

С, С₁, С₂, С₃ – номинальные размеры расстояний между центрами отверстий

∆С – абсолютная величина допускаемого отклонения от номинальных размеров С, С₁, С₂ и т.д.

Рис. 21. Два, три и четыре отверстия

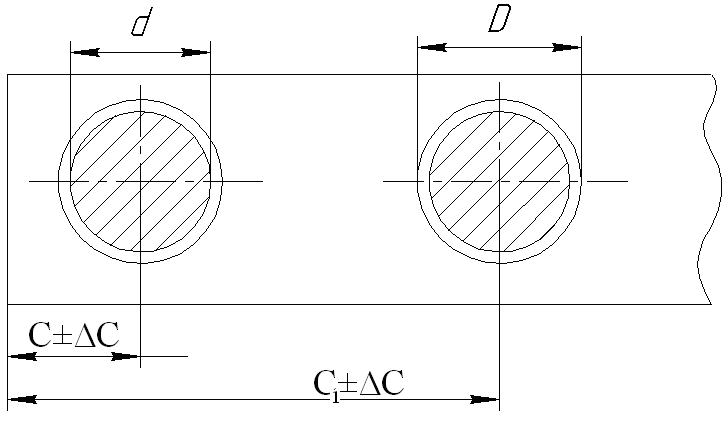

Рис. 22. Одно и более отверстий, связанных с базой

Рис. 23. Три отверстия и более

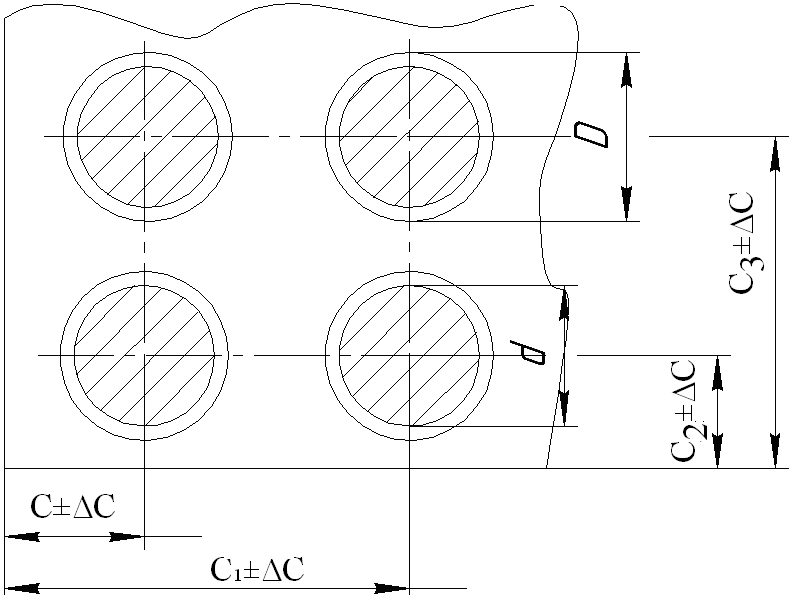

Рис. 24. Многорядные соединения

Расположение отверстий по окружности

Любое число отверстий

Расположение отверстий определяется диаметром окружности D₁, центров отверстий, углами α, α₁, α₂ и т.д. отсчитываем от одного из отверстий, являющимся базовым и допускаемым эксцентриситетом Х

Рис. 25. Расположение отверстий по окружности

При отсутствии зазоров между D₂ и d₁, ∆D₁ принимается равным половине табличного.

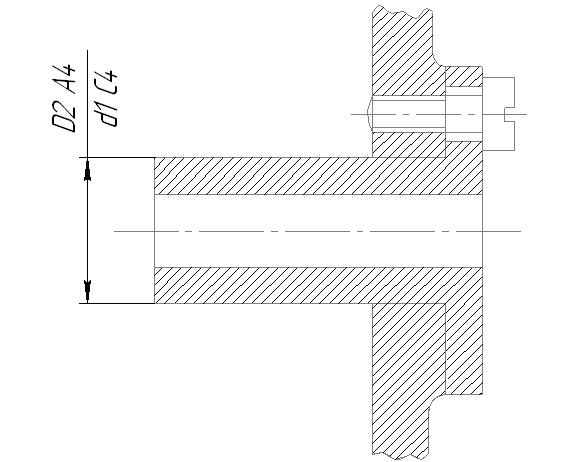

Рис. 26. Расположение отверстий по окружности без зазора

При отсутствии зазора между D₂ и d₁, ∆D₁ принимается равным половине табличного.

Рис. 27. С гарантированным зазором

Рис. 28. Без гарантированного зазора

Величина Х определяется по формулам:

₍₂₎

Величины Х округлять до 0,01 мм

Если зазор (D₂-d₁) предусмотрен конструктором для возможности регулировки при сборке, ∆D₁ и Х рассчитывается как для соединения без гарантированного зазора.

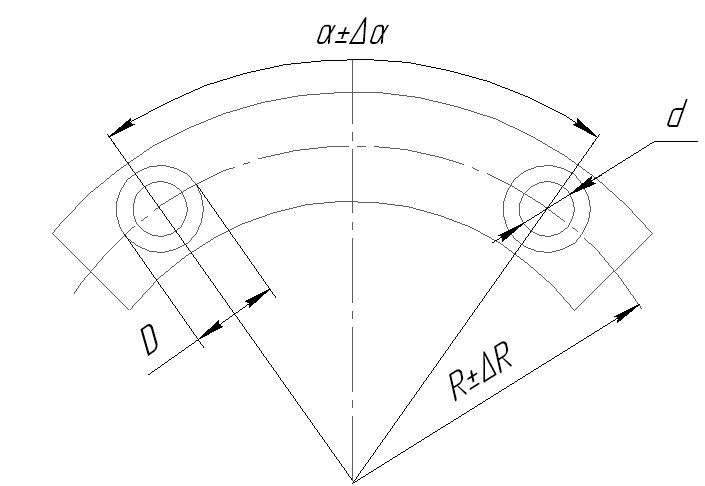

Два отверстия

Расположение отверстий определяется радиусом окружности R, центром отверстий и углом α между отверстиями

Рис. 29. Два отверстия

ПРИЛОЖЕНИЕ

Исходные данные и варианты для выполнения практических заданий

Вариант № 1

Металлоискатель

Рис. П.1. Металлоискатель

Вариант № 2
