1.4. Методы измерений

Под методом измерений понимают совокупность приемов использования принципов и средств измерений, выбранную для решения конкретной измерительной задачи. В понятие метода измерений входят как теоретическое обоснование принципов измерения, так и разработка приемов применения средств измерения.

Как известно, искомое значение физической величины находится посредством сопоставления ее с мерой, материализующей единицу этой величины. В зависимости от способа применения меры различают методы непосредственной оценки и методы сравнения. При измерении методом непосредственной оценки искомое значение величины определяют непосредственно по отсчетному устройству средства измерения, которое проградуировано в соответствующих единицах. Метод сравнения с мерой – метод измерений, в котором измеряемую величину сравнивают с величиной, воспроизводимой мерой (например, сравнение массы на рычажных весах). Отличительной чертой методов сравнения является непосредственное участие меры в процедуре измерения, в то время как в методе непосредственной оценки мера в явном виде при измерении не присутствует, а ее размеры перенесены на отсчетное устройство (шкалу) средства измерения заранее, при его градуировке. Обязательным в методе сравнения является наличие сравнивающего устройства.

Метод сравнения с мерой имеет несколько разновидностей: нулевой метод, дифференциальный метод, метод замещения и метод совпадений.

Нулевой метод (или метод полного уравновешивания) – метод сравнения с мерой, в котором результирующий эффект воздействия измеряемой величины и встречного воздействия меры на сравнивающее устройство сводят к нулю. Пример, измерение массы на равноплечих весах, когда воздействие на весы массы полностью уравновешивается массой гирь , (рис. 1.1. а).

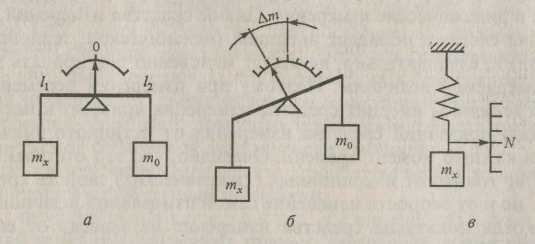

Рис. 1.1. Методы сравнения

При дифференциальном методе полное уравновешивание не производят, а разность между измеряемой величиной и величиной, воспроизводимой мерой, отсчитывается по шкале прибора. Пример, измерение массы на равноплечих весах, когда воздействие массы на весы частично уравновешивается массой гирь , а разность масс отсчитывается по шкале весов, градуированной в единицах массы (рис. 1.1 б). В этом случае значение измеряемой величины , где - показания весов.

Метод замещения – метод сравнения с мерой, в котором измеряемую величину замещают известной величиной, воспроизводимой мерой. Пример, взвешивание на пружинных весах. Измерение производят в два приема. Вначале на чашу весов помещают взвешиваемую массу и отмечают положение указателя весов; затем массу замещают массой гирь , подбирая ее так, чтобы указатель весов установился точно и том же положении, что и в первом случае. При этом ясно, что (рис. 1.1 в).

В методе совпадений разность между измеряемой величиной и величиной воспроизводимой мерой измеряют, используя совпадения отметок шкал или периодических сигналов. Пример, измерение числа оборотов вала с помощью стробоскопа – вал периодически освещается вспышками света, и частоту вспышек подбирают так, чтобы метка, нанесенная на вал, казалась наблюдателю неподвижной. Метод совпадений, использующий совпадения основной и нониусной отметок шкал, реализуется в штангенприборах, применяемых для измерения линейных размеров.
