- •Введение
- •1. Основы металловедения
- •1.1. Кристаллические решетки металлов
- •1.2. Реальное строение металлических кристаллов
- •1.3. Анизотропия кристаллов
- •1.4. Кристаллизация металлов
- •1.5. Аллотропия (полиморфизм) металлов
- •1.6. Основы теории сплавов
- •1.6.1. Кристаллическое строение сплавов
- •1.6.2. Особенности кристаллизации сплавов
- •1.6.3. Диаграммы состояния двойных сплавов
- •1.6.4. Свойства металлов и сплавов
- •1.7. Железо и его сплавы
- •1.7.1. Фазы в железоуглеродистых сплавах
- •1.7.2. Диаграмма состояния железо — цементит
- •1.7.3. Применение диаграммы Fe—Fe3c
- •1.7.4. Основные виды термической обработки стали
- •1.7.5. Классификация углеродистых сталей
- •1.7.6. Стали обыкновенного качества
- •1.7.7. Углеродистые качественные стали
- •1.7.8. Автоматные стали
- •1.7.9. Углеродистые инструментальные стали
- •1.7.10. Легированные стали
- •1.7.11. Классификация легированных сталей
- •1.7.12. Маркировка легированных сталей
- •1.7.13. Чугуны
- •1.8. Цветные металлы и сплавы
- •2.2. Сплавы с заданным температурным коэффициентом модуля упругости
- •3. Материалы с особыми физическими свойствами
- •3.1. Материалы с особыми магнитными свойствами
- •3.1.1. Общие сведения о ферромагнетиках
- •3.1.2. Магнитно-мягкие материалы
- •3.1.3. Магнитно-твердые материалы
- •4. Полупроводниковые материалы
- •5. Диэлектрики
- •6. Проводниковые материалы
- •6.1. Электропроводность твердых тел
- •6.2. Металлы высокой проводимости
- •6.3. Припои
- •6.4. Сверхпроводники
- •6.5. Сплавы повышенного электросопротивления
- •Рассмотрим характеристики некоторых сплавов повышенного электросопротивления.
- •6.6. Контактные материалы
- •7. Неметаллические материалы
- •7.1. Пластмассы
- •7.1.1. Классификация пластмасс
- •7.1.2. Термопластичные пластмассы
- •7.1.3. Полярные термопласты
- •7.1.4. Термореактивные пластмассы
- •7.1.5. Пластмассы с порошковыми наполнителями
- •7.1.6. Газонаполненные пластмассы
- •7.2. Резины
- •7.3. Клеи
- •7.4. Неорганическое стекло
- •7.5. Ситаллы (стеклокристаллические материалы)
- •7.6. Керамические материалы
- •394026 Воронеж, Московский просп., 14
3. Материалы с особыми физическими свойствами
3.1. Материалы с особыми магнитными свойствами
3.1.1. Общие сведения о ферромагнетиках
Все материалы, помещенные во внешнее магнитное поле, намагничиваются. Намагничивание связано с наличием у составляющих материал атомов (или ионов, молекул) микроскопических магнитных моментов. Для единичного атома без внешнего магнитного поля магнитный момент суммируется из векторов орбитальных и собственных (спиновых) моментов электронов, принадлежащих данному атому. Магнитным моментом ядра пренебрегают, так как он значительно меньше магнитных моментов электронов.
Макроскопической характеристикой намагничивания материалов служит величина намагниченности М, равная суммарному магнитному моменту атомов единицы объема.
Установлена связь намагниченности М с напряженностью Н внешнего магнитного поля:
М = km Н,
где km - безразмерный коэффициент пропорциональности называют магнитной восприимчивостью материала.
В зависимости от знака и величины магнитной восприимчивости все материалы подразделяют на диамагнетики, парамагнетики и ферромагнетики.
Диамагнетики - материалы, которые намагничиваются противоположно приложенному полю и ослабляют его, т. е. имеют km < 0 (от -10 -4 до -10 -7). Отрицательная магнитная восприимчивость связана с действием магнитного поля на орбитальный магнитный момент электрона. Согласно правилу Ленца, в атоме возникает добавочный магнитный момент, направленный против поля (диамагнитный эффект).
Диамагнетизм присущ всем веществам, но выражен слабо. Он проявляется только тогда, когда спиновые моменты всех электронов в атоме взаимно скомпенсированы или диамагнитный эффект преобладает над нескомпенсированным спиновым моментом. К диамагнетикам относятся инертные газы, непереходные металлы (Be, Zn, Pb, Cu, Ag и др.), полупроводники (Ge, Si), диэлектрики (полимеры, стекла и др.), сверхпроводники.
Парамагнетики-материалы, которые имеют km > 0 (от 10 -2 до 10 -5) и слабо намагничиваются внешним полем. Намагниченность обусловлена наличием нескомпенсированных спиновых моментов электронов, которые разориентированы в пространстве из-за теплового движения атомов (рис. 14). Под воздействием внешнего поля магнитные моменты атома получают преимущественную ориентировку (парамагнитный эффект), и у кристалла появляется некоторая намагниченность. К парамагнетикам относятся металлы, атомы которых имеют нечетное число валентных электронов (К, Na, A1 и др.), переходные металлы (Mo, W, Ti, Pt и др.) с недостроенными электронными оболочками атомов.
Рис. 14. Схема ориентации магнитных моментов атомов различных материалов
Ферромагнетики характеризуются большим значением магнитной восприимчивости (km » 1), а также ее нелинейной зависимостью от напряженности поля и температуры. Железо, никель, кобальт и редкоземельный металл гадолиний имеют чрезвычайно большое значение km ~ 106. Их способность сильно намагничиваться широко используется в технике.
Ферромагнетизм - результат обменного взаимодействия электронов недостроенных оболочек соседних атомов, перекрывающихся при образовании кристаллов. При этом электрон атома может временно находиться вблизи ядра соседнего атома. Такое взаимодействие приводит к изменению энергетического состояния, и его оценивают обменной энергией. При положительном значении этой энергии более выгодным у атомов кристалла становится параллельная ориентация спиновых магнитных моментов; при отрицательном - антипараллельная. Величина и знак обменной энергии зависят от параметра кристаллической решетки, отнесенной к диаметру незаполненной электронной подоболочки. Согласно квантовой теории все основные свойства ферромагнетиков обусловлены доменной структурой их кристаллов.
Домен - это область кристалла размером 10-4 — 10-6 м, где магнитные моменты атомов ориентированы параллельно
определенному кристаллографическому направлению. При отсутствии внешнего магнитного поля каждый домен спонтанно (самопроизвольно) намагничен до насыщения, но магнитные моменты отдельных доменов направлены различно и полный магнитный момент ферромагнетика равен нулю. Между доменами имеются переходные слои (доменные стенки) шириной 10-7 — 10-8 м, внутри которых спиновые магнитные моменты постепенно поворачиваются.
В антиферромагнетиках магнитные моменты атомов ориентируются антипараллельно, и результирующий момент равен нулю. Если же эти магнитные моменты не скомпенсированы, то возникает результирующий магнитный момент, и такой материал называют ферримагнетиком.
Магнитная индукция - плотность магнитного потока определяется как сумма внешнего Н и внутреннего М магнитных полей:
В = μ0 (Н + М),
где магнитная постоянная μ0 = 4π ∙ 10 -7 Гн/м.
Интенсивность роста индукции при увеличении напряженности намагничивающего поля характеризует магнитная проницаемость μ. Она определяется как тангенс угла наклона к первичной кривой намагничивания B = f(H) (рис. 15).

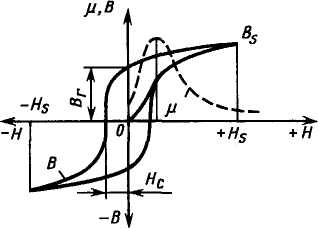

Рис. 15. Петля гистерезиса ферромагнетика
При этом различают начальную магнитную проницаемость μ н при Н ≈ 0 и максимальную μmax.
Процессы намагничивания полностью необратимы. Если магнитное поле, доведенное до +HS, уменьшать до нуля (см. рис. 15), то индукция сохранит определенное значение Вr, называемое остаточной индукцией. Намагничивание поликристалла полем обратного знака уменьшает индукцию В, и при напряженности поля Нс индукция падает до нуля. Напряженность магнитного поля, равная Нc, называется коэрцитивной силой. При перемагничивании от +Hs до -Hs и обратно кривые не совпадают. Площадь, ограниченная этими кривыми, определяет потери на гистерезис или перемагничивание.
Кривая намагничивания и форма петли гистерезиса -важнейшие характеристики ферромагнетика, так как они определяют основные его константы, а следовательно, и области применения.
Намагничивание в полях напряженностью меньше Hs называют техническим намагничиванием, а в полях с большей напряженностью - истинным намагничиванием, или парапроцессом. В последнем случае оставшиеся непараллельные магнитные моменты атомов ориентируются параллельно направлению поля.
При намагничивании в полях Н > Hs увеличивается и объем кристалла. Относительное изменение объема называют коэффициентом объемной магнитострикции парапроцесса λs. Он обычно мал, но у некоторых сплавов, называемых инварами, достигает значительных величин. Явление магнитострикции используется при конструировании ультразвуковых генераторов волн и других магнитострикционных приборов.
Легко намагничиваются (малое значение Hs) химически чистые ферромагнитные металлы и однофазные сплавы на их основе. Количество кристаллических дефектов в них должно быть минимальным, например, границы кристаллов должны иметь минимальную протяженность, что обеспечивается крупнокристаллической структурой.
Если размер кристаллов ферромагнетика приближается к размерам доменов, то при намагничивании и размагничивании возможен только процесс вращения векторов намагничивания, что сопровождается небольшими изменениями намагниченности М и индукции В. Петля гистерезиса принимает прямоугольную форму.
Для намагничивания нежелательны дислокации и остаточные напряжения, для устранения которых в конце технологического процесса применяют термическую обработку -отжиг. Особенно вредны примеси, образующие в кристаллической решетке основного ферромагнетика примесные дефекты или собственные мелкодисперсные фазы. В обоих случаях смещение доменной стенки и вращение векторов намагничивания затрудняются.
