ФГБОУ ВПО «Воронежский государственный технический университет»
Кафедра компьютерных интеллектуальных технологий проектирования
56-2014
Методические указания
к выполнению контрольной работы
по дисциплине «Сети и телекоммуникации»
для студентов направления подготовки бакалавров
230100 «Информатика и вычислительная техника»
(профиль «Системы автоматизированного проектирования в машиностроении») заочной формы обучения
Воронеж 2014
Составитель канд. техн. наук А.С. Левченко
УДК 681.3
Методические указания к выполнению контрольной работы по дисциплине «Сети и телекоммуникации» для студентов направления подготовки бакалавров 230100 «Информатика и вычислительная техника» (профиль «Системы автоматизированного проектирования в машиностроении») заочной формы обучения / ФГБОУ ВПО «Воронежский государственный технический университет»; сост. А.С. Левченко. Воронеж, 2014. 21 с.
Методические указания содержат необходимые для выполнения контрольной работы теоретические сведения, примеры выполнения контрольных заданий.
Предназначены для студентов 3 курса.
Методические указания подготовлены в электронном виде в текстовом редакторе Word и содержится в файле «Сети и телекоммуникации Контрольная работа.doc».
Ил. 5. Библиогр.: 6 назв.
Рецензент канд. техн. наук, доц. А.В. Демидов
Ответственный за выпуск зав. кафедрой д-р техн. наук, проф. М.И. Чижов
Издается по решению редакционно-издательского совета Воронежского государственного технического университета
ФГБОУ ВПО
«Воронежский государственный
технический университет», 2014
Введение
В коммерческих фирмах и государственных учреждениях, учебных заведениях и даже домах все реже можно встретить компьютеры, никаким образом не связанные с другими. Если для предприятий и организаций наиболее важным оказалось развертывание локальных сетей, то домашних пользователей все больше привлекают глобальные сети (InterNet).
Внедрение локальных сетей мотивируется в основном повышением эффективности и производительности труда персонала. Использование ЛВС позволяет облегчить доступ к различным устройствам расположенным удаленно. Эти устройства не только ЭВМ (персональные, мини- и большие ЭВМ), но и принтеры, графопостроители и все возрастающее число электронных устройств хранения и обработки данных.
На сегодняшний день существует множество приложений, требующих дистанционного обновления баз данных, которое сочетается с доступом к данным. Система резервирования авиабилетов, аппаратуры автоматического подсчета голосов, системы управления инвентаризацией и т.д. являются примерами таких приложений.
Поэтому студентам, обучающимся на специальностях, непосредственно связанных с информационными технологиями необходимо получить навыки создания проектов построения вычислительных сетей.
1. Общие указания по выбору варианта
И ОФОРМЛЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ
Целью контрольной работы является разработка эскизного проекта локальной вычислительной сети (ЛВС). В качестве номера варианта задания студент берет номер студенческого билета. Задание на контрольную работу генерируется с помощью программы Net2005, которую можно получить при выполнении лабораторных работ по дисциплине "Информационные сети". Типовое задание на контрольную работу включает:
план и размеры помещений для размещения ЛВС;
число рабочих станций в каждом помещении;
указания по подключению проектируемой ЛВС к другой удаленной ЛВС и к Internet.
Контрольная работа выполняется на листах формата А4, ее объем составляет 15-20 страниц. Оформление контрольной работы производится согласно стандарту предприятия Воронежского государственного технического университета (СТП ВГТУ-62-2007).
Пример типового задания

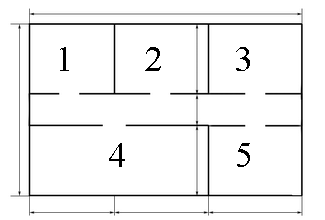

Разработать проект ЛВС для 3-х этажного здания. План помещений одного этажа показан на рис. 1.1 (при генерации задания размеры будут проставлены на плане, также приводится таблица с указанием количества рабочих станций в каждом помещении).
Рис. 1.1
Выбрать место размещения серверов, при необходимости наметить перегородки для отделения серверов от остальных помещений. Высокопроизводительные принтеры разместить на каждом этаже.
Область использования ЛВС и состав программного обеспечения, размещаемого на серверах и рабочих станциях, студент выбирает сам.
Сеть должна быть подключена к уже имеющейся ЛВС, размещенной в здании, удаленном от проектируемой ЛВС на расстояние указанное в задании.
Требования к содержанию работы
Контрольная работа должна содержать:
состав прикладных программных средств, определяется исходя из задач решаемых проектируемой ЛВС (1-2 стр.);
выбор ОС серверов и рабочих станций (1-2 стр.);
обоснование выбора необходимых аппаратных ресурсов для серверов и рабочих станций. Необходимо учитывать используемое программное обеспечение (2-3 стр.);
выбор сетевой технологии, топологии сети, сред передачи (1-3 стр.);
обоснование необходимости логическая структуризация сети или ее отсутствия (1-2 стр.);
выбор коммутационного оборудования (1-2 стр.);
расчет длины кабеля структурированной кабельной системы и его стоимости (1-2 стр.);
анализ проекта сети с помощью пакета имитационного моделирования Cisco Packet Tracer, с указанием «узких мест», рекомендаций по их устранению и описанием поведения сети при выходе из строя отдельных узлов (1-2 стр.);
расчет стоимости устанавливаемого оборудования и программных средств (1-2 стр.).
При выборе аппаратных и программных средств обязательно должно учитываться соотношение «цена-качество».
В контрольной работе также должны быть представлены:
схемы размещения и соединения конечных узлов сети и коммутационного оборудования, включая подключение к удаленной ЛВС и/или к Internet (если указано в задании).
проект сети, построенный с помощью пакета имитационного моделирования Cisco Packet Tracer.
