5. Регенеративные подогреватели впу
5.1. Обоснование и выбор конструкции регенераторов
Так как для определения температуры уходящих из паровой турбины газов необходимо знать конструкцию и параметры конкретной турбины, то для выбора типа и расчета регенеративного подогревателя ограничимся рассмотрением предельного (идеального) цикла водородной паротурбинной установки.
Для возможной утилизации сбросной (после турбины) теплоты рабочего тела, зададимся минимальной величиной противодавления 0,15 МПа. Давление компонентов топлива и воды на входе в ВПГ принимаем равным 7 МПа, а их начальную температуру – 300 К.

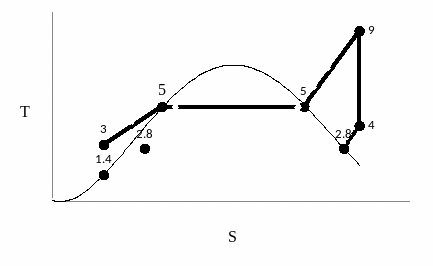

На рис. 13 представлен предельный цикл ВПУ. Для наглядности масштабы процессов не соблюдены, например процессы переохлаждения конденсата и работы питательного насоса ВПГ укрупнены.
После адиабатического расширения пара в турбине (процесс 1-2) он имеет температуру 208,39 °С (481,5 К). Охлаждение пара до температуры насыщения (процесс 2-3) происходит в регенеративных подогревателях. Процесс 3-4 соответствует конденсации насыщенного пара в конденсаторе. Процесс 4-5 – переохлаждение конденсата в ОК. Процесс 5-6 – повышение давления питательной воды для ВПГ. Процесс 6-7-8 – нагревание и испарение воды в ВПГ. Процесс 8-1 – перегрев водяного пара в ВПГ. Численные значения основных параметров цикла сведены в табл. 1.
Рис. 13. Предельный цикл ВПУ
Таблица 1
Численные значения параметров теплофикационного цикла ВПУ [19]
№ точки |
p, МПа |
t, °С |
h, кДж/кг |
S, кДж/кг |
v, м3/кг |
1 |
6,5 |
827 |
4196,258 |
7,67972 |
0,0773 |
2 |
0,15 |
208,9 |
2889,870 |
7,67972 |
1,471 |
3 |
0,15 |
111,4 |
2692,361 |
7,22099 |
1,15897 |
4 |
0,15 |
111,4 |
467,097 |
1,43355 |
0,00105 |
5 |
0,15 |
80,0 |
335,030 |
1,07532 |
0,00103 |
6 |
7 |
80,4 |
34,071 |
1,07532 |
0,00103 |
7 |
6,5 |
280,9 |
1240,635 |
3,0750 |
0,00134 |
8 |
6,5 |
280,9 |
2778,829 |
5,85151 |
0,02973 |
Поскольку регенеративные подогреватели расположены на выхлопе турбины, то они помимо достаточно высокой тепловой интенсивности (соответственно компактности) должны обладать небольшим гидравлическим сопротивлением по пару, чтобы существенно не увеличивать противодавление.
Из условия [20]
,
следует, что при использовании специальных приемов для интенсификации теплообмена (профилированные поверхности, витые каналы и т.п.), даже при опережающем росте теплоотдачи относительно гидравлического сопротивления, последнее будет увеличиваться по сравнению с гладкой поверхностью.
Здесь Nu, ζ – критерий Нуссельта и коэффициент гидравлического сопротивления для каналов с турбулизаторами, Nuгл, ζгл – для идентичных по геометрии каналов с технически гладкой поверхностью.
Поэтому за основу конструкции регенеративного подогревателя принимаем поперечное обтекание паром гладкотрубного пучка, по трубкам которого движется нагреваемая среда.
