Предохранительный клапан

Предохранительный клапан (рис. 3.7) предназначен для сброса избыточного давления, которое может возникнуть в теплоизоляцион­ной полости в случае проникновения в нее жидкого азота или воздуха и последующего его испарения при отогреве колонны.

Предохранительный клапан состоит из корпуса 1, в котором установлено уплотнительное кольцо 2, используемое в качестве седла клапана. Собственно клапан 3 представляет собой круглую пластину, которая прижимается к кольцу с помощью плоской пружины 4, закрепленной в корпусе клапана двумя винтами. С помощью винтов 5 клапан регулируется на срабатывание при избыточном давлении 0,015—0,25 МПа. В нижней части корпуса кла­пана расположен фильтр, состоящий из двух перфорированных пла­стин 8, пространство между которыми заполнено ватой 7. Корпус клапана уплотняется резиновым кольцом 9 и крепится винтами 6.

Рис. 3.7. Предохранительный клапан

Система водоснабжения колонны

Для подогрева нагревателя 24 (см. рис. 3.4), изготовленного из полосовой меди, используется вода, которая подводится к водонагре­вателю. Расход воды составляет 20 - 60 л/ч.

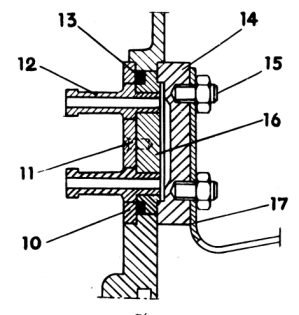

Водонагреватель состоит из корпуса 14 (см. рис. 3.8), к которому прикреплена медная пластина 17. В корпусе имеется выточка, по ко­торой протекает вода. Корпус закрыт впаянной в него крышкой 16. В крышке установлены два штуцера 12 входа и выхода воды. Водо­нагреватель уплотнен в корпусе колонны кольцом 13 и закреплен винтами через крышку 10.

Всасывающий воздушный клапан (рис. 3.9) предназначен для забора атмосферного воздуха в азотную колонну во время ее работы, а также для подачи теплого воздуха в азотную колонну при ее отогреве и продувке.

Рис. 3.8. Водонагреватель

Всасывающий воздушный клапан

Корпус клапана представляет собой пустотелую отливку 2 из алюминиевого сплава, внутренняя полость которой сообщается с ат­мосферой. Задняя стенка корпуса имеет три отверстия, которые при установке клапана точно совмещаются с соответствующими отвер­стиями в корпусе колонны. Эти отверстия могут сообщаться между собой при помощи поворотного диска 3, в котором имеются два отвер­стия. Вследствие того, что диск 3 находится между корпусом клапана и корпусом колонны, при его повороте может быть обеспечена раз­личная схема сообщения внутренней полости колонны с окружающей атмосферой в зависимости от взаимного расположения отверстий в корпусе колонны, корпусе клапана и диске. Диск 3 со стороны кор­пуса колонны и со стороны корпуса клапана уплотняется резиновыми кольцами 5. Поворот диска осуществляется рукояткой 1, на оси 4 которой закреплен диск.

Диск может быть установлен в одном из сле­дующих 4-х положений:

Положение 1 — прогрев колонны.

В этом положении отверстия в диске совпадают с отверстиями С и В. Через отверстие С во внут­реннюю полость колонны поступает воздух из пылесоса. Через отверстие В внутренняя полость колонны сообщается с атмосферой. Отверстие А, через которое засасывается воздух во время ра­боты, перекрыто.

Рис. 3.9. Всасывающий воздушный клапан

Положение 2 — продувка колонны.

В этом положении одно из отверстий диска совпадает с отверстием С. Отверстия А и В перекрыты. Во внутреннюю полость колонны по­ступает воздух из пылесоса. Свободный выход воздуха из колонны через отверстие В перекрыт. Воздух из колонны выходит через сливную трубу и штуцера. Происходит одновременно продувка и прогрев колонны.

Положение 3 — пуск и простой колонны.

В этом положении все три отверстия А, В и С перекрыты.

Положение 4 — работа при установившемся режиме.

В этом положении одно из отверстий диска совпадает с отверстием А. Отверстия В и С пере­крыты. Через отверстие А внутренняя полость колонны сообщается с атмосферой. Воздух через насадку 7, внутри которой находится диафраг­ма 8 расходомера воздуха, поступает в колонну в количестве, необходимом для бесперебойной работы установки. Наличие расходомера в кон­струкции клапана позволяет обеспечить заданное соотношение между объемом воздуха, поступаю­щего в колонну, п объемом газообразного кисло­рода, отводимого в атмосферу.

При проходе воздуха через диафрагму между сечениями, лежащими перед диафрагмой и за ней, возникает перепад давлений, по величине которого и определяется объем воздуха, посту­пающего в колонну. Для измерения давления до и после диафрагмы в насадке имеются два от­верстия, в которых установлены штуцера 11. Штуцера соединены трубками со стеклянным расходомером воздуха на пульте управления колонны.
