4.3.2. Расчёт на прочность конструктивных элементов гидромолота
4.3.2.1. Корпус мультипликатора
Корпус
мультипликатора рассчитывается на
номинальное рабочее давление
=19
МПа.
Размеры корпуса (см. рис. 4.14): диаметр
внутренний
=
160 мм;
диаметр наружный
=
190 мм;
толщина стенки
=
15 мм.
Материал корпуса – сталь 20 с пределами
текучести и прочности
и
.
Напряжение при номинальном давлении рассчитывается по формуле, МПа:
,
(4.1)
.

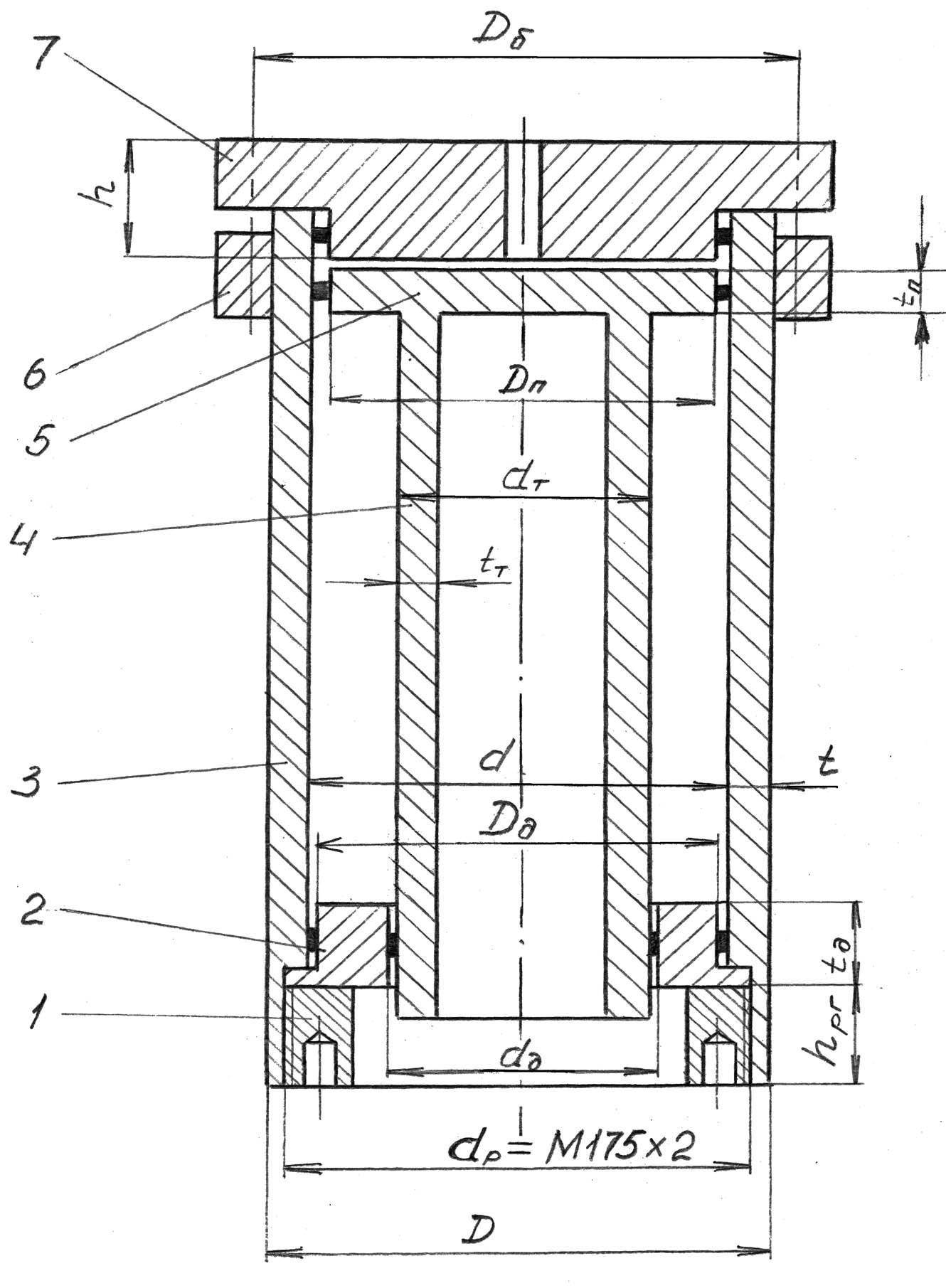

Рис. 4.14. Конструктивная схема мультипликатора:
1 – гайка; 2 – дно; 3 – корпус; 4 – шток поршня;
5 – поршень; 6 – фланец; 7 – крышка
Допускаемое напряжение принимается меньшим из следующих двух значений:
;
(4.2)
,
(4.3)
где = 1,5 – запас прочности по пределу текучести;
=
2,6 – запас прочности по временному
сопротивлению.
МПа;
,
МПа.
Напряжение
в корпусе должно быть меньше допускаемого,
за которое принимается
.
,
МПа
Радиальная деформация корпуса в средней части по внутренней поверхности при номинальном давлении для оценки возможного увеличения зазора между поршнем и корпусом приближенно определяется по формуле, м:
,
(4.4)
где
–
модуль упругости для стали(
);
–
расчётный
зазор между поршнем и корпусом;
–
отношение
внешнего и внутреннего диаметров (
);
– коэффициент Пуассона ( = 0,3).
Значение
при посадках типа
или
составляет согласно табличным данным,
м;
м;
.
4.3.2.2. Дно
Напряжение в дне определяется по формуле, МПа:
,
(4.5)
где
−
коэффициент, зависящий от конструкции
дна и цилиндра (принимается равным
0,45);
−расчётный
диаметр дна (
=
0,16 м);
−толщина
дна (принимается равной 0,03 м);
=
0,85 − коэффициент, учитывающий ослабление
дна одним центральным отверстием
,
при условии, что 0,35
0,75 (
=
0,065 м).
;
.
Материал
дна – сталь 20 с
и
.
Допускаемые напряжения по (4.2) и (4.3), МПа:
;
.
Принимаем наименьшее значение допускаемого напряжения. Действующее напряжение меньше допускаемого:
.
4.3.2.3. Поршень
Поршень
изготовлен в виде круга, переходящего
в трубу диаметром
=
68 мм
с толщиной стенки
=
16 мм
и внутренним диаметром 36мм. При таких
геометрических размерах прочность
трубы поршня заведомо обеспечивается,
так как действующее на неё давление
такое же по величине, как и действующее
на корпус мультипликатора, диаметр
которого значительно превышает диаметр
трубы поршня при той же толщине стенки,
а материал, из которого изготовлен
поршень, − сталь 20, обладает достаточной
прочностью. Принимая во внимание
изложенное, проверяется на прочность
только дно поршня.
Напряжение в дне определяется по формуле, МПа:
,
где = 1 ввиду отсутствия элементов, ослабляющих дно поршня;
,
где − толщина дна поршня ( = 24 мм);
−
коэффициент
концентрации напряжений (
=1,15).
м.
.
