10. Турбулентность и ее основные статистические характеристики
10.1. Турбулентное течение
Для турбулентного течения характерно перемешивание жидкости, пульсации скоростей и давлений.

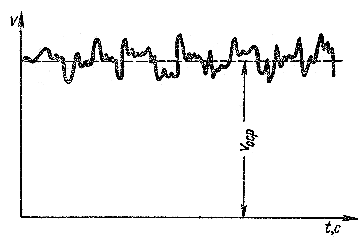

Рис. 10.1. Пульсация скорости в турбулентном потоке
Скорость беспорядочно колеблется около некоторого осреднённого vоср по времени значения, которое в данном случае остается постоянным. Турбулентное течение всегда является неустановившимся, так как значения скоростей и давлений, а также траектория частиц, изменяются по времени.
Распределение скоростей при турбулентном течении более равномерное, а нарастание скорости у стенки более крутое, чем при ламинарном течении.
Рис. 10.2. Профили скоростей в ламинарном
и турбулентном потоках
Так как при турбулентном течении отсутствует слоистость потока и происходит перемешивание жидкости, закон трения Ньютона в этом случае выражает лишь малую часть полного касательного напряжения.
Благодаря перемешиванию жидкости и непрерывному переносу количества движения в поперечном направлении касательное напряжение τ0 на стенке трубы в турбулентном потоке значительно больше, чем в ламинарном. В связи с этим потери энергии при турбулентном течении жидкости в трубах также получаются иными, нежели при ламинарном.
Рис. 10.3. Зависимость от v и Q
10.2. Осредненные параметры и пульсации. Стандарт пульсационной скорости и степень турбулентности
Ввиду сложности турбулентного течения и трудностей его аналитического исследования до настоящего времени для него не имеется достаточно строгой и точной теории.
Турбулентное движение в практических расчетах описывают не мгновенными, а осредненными во времени скоростями
, (10.1)
где Т – интервал усреднения.
Разность называют пульсационной скоростью.
Для оценки пульсационных составляющих (добавок) скорости вводят стандарт, равный среднеквадратичному отклонению пульсационных добавок
. (10.2)
Степенью (интенсивностью) турбулентности называют отношение среднеквадратичного отклонения пульсационной составляющей (добавки) скорости к характерной скорости потока (к осредненной местной скорости в данной точке, к средней по вертикали, к средней по живому сечению, к максимальной скорости). Обычно за характерную скорость принимают среднюю скорость потока, осредненную местную скорость в данной точке или динамическую скорость
, (10.3)
где R – гидравлический радиус;
J – гидравлический уклон.
Исследования показывают, что наиболее общие результаты для описания пульсирующих скоростей при турбулентном движении получаются, если в качестве масштаба скоростей принять динамическую скорость , т.е.
. (10.4)
10.3. Двухслойная модель турбулентности
В качестве примера рассмотрим поток жидкости в прямолинейной цилиндрической трубе круглого сечения (осесимметричный поток). Структуру потока в трубе при турбулентном режиме движения обычно представляют в виде приближенной двухслойной схемы (модели). На твердой стенке скорости, в том числе и пульсационные, равны нулю. Вблизи твердой стенки находится очень тонкий слой, в котором преимущественное влияние имеют касательные напряжения, рассчитываемые по закону вязкого трения Ньютона. Поэтому рассматриваемый слой называют вязким подслоем потока.
В пределах вязкого подслоя скорость линейно увеличивается от нуля на стенке до некоторого значения на границе слоя. Раньше считали, что в пределах этого тонкого слоя движение полностью ламинарное, пульсации скорости, давления, касательного напряжения в нем отсутствуют и поэтому его называли ламинарным подслоем (пленкой).
Остальную часть поперечного сечения трубы считают занятой турбулентным ядром потока, где и происходят интенсивные пульсации скорости и перемешивание частиц жидкости.
Уравнения движения, выраженные через осредненные скорости для случая турбулентного неустановившегося движения несжимаемой жидкости носят название уравнений Рейнольдса и в проекции на ось х имеют вид
(10.5)
Величины типа , входящие в уравнение Рейнольдса, называются турбулентными напряжениями. Связь между ними и скоростями деформаций устанавливается на основе гипотез, составляющих основу полуэмпирических теорий турбулентности (гипотеза М. Буссинеска, гипотеза Л. Прандтля, гипотеза Дж. Тейлора, гипотеза Т. Кармана и др.). В большинстве случаев для практических расчетов, связанных с турбулентным течением жидкостей в трубах, пользуются экспериментальными данными, систематизированными на основе теории гидродинамического подобия.
Основной расчетной формулой для потерь напора при турбулентном течении в круглых трубах является эмпирическая формула, называемая формулой Дарси-Вейсбаха и имеющая следующий вид
. (10.6)
