ГОУВПО «Воронежский государственный технический
университет»
Кафедра компьютерных интеллектуальных технологий
проектирования
314-2009
Методические указания
к выполнению лабораторных работ № 2-3
по курсу «Компьютерная графика»
для студентов специальности 230104
«Системы автоматизированного проектирования»
заочной формы обучения
Воронеж 2009
Составители: канд. техн. наук А.С. Кольцов,
д-р техн. наук Е.Д. Федорков
УДК 681.3.06
Методические указания к выполнению лабораторных работ № 2-3 по курсу «Компьютерная графика» для студентов специальности 230104 «Системы автоматизированного проектирования» заочной формы обучения / ГОУВПО «Воронежский государственный технический университет»; сост. А.С. Кольцов, Е.Д. Федорков. Воронеж, 2009. 29с.
Приведены задания для лабораторных работ по курсу "Компьютерная графика", где рассматриваются вопросы автоматизации процесса построения чертежа на базе системы CorelDraw, а также приведены задания для получения навыков работы в системе CorelDraw.
Методические указания подготовлены на магнитном носителе в текстовом редакторе Microsoft Word 2003 и содержатся в файле KompGraf2.doc.
Предназначены для студентов 3 курса.
Ил. 27. Библиогр.: 7 назв.
Рецензент д-р техн. наук, проф. О.Н. Чопоров
Ответственный за выпуск зав. кафедрой д-р техн. наук, проф. Е.Д. Федорков
Издается по решению редакционно-издательского совета Воронежского государственного технического университета
© ГОУВПО «Воронежский
государственный технический
университет», 2009
Лабораторная работа № 2 Знакомство с графическим редактором CorelDraw
1. ЦЕЛЬ РАБОТЫ
Освоить приемы работы с векторной графикой.
2. ЗАДАЧИ РАБОТЫ
Научиться создавать иллюстрации в графическом редакторе CorelDraw.
3. СОДЕРЖАНИЕ РАБОТЫ
3.1 Загрузить WINDOWS и приложение CorelDraw .
3.2 Составить рисунки из приложений А и Б.
3.3 Сохранить документ в файле и оформить отчет.
4. ТРЕБОВАНИЯ К ОТЧЕТУ
Отчет должен содержать:
название работы, постановку задачи и сведения о последовательности её выполнения;
ответы на контрольные вопросы из п.7, указанные преподавателем;
основные этапы работы и результаты их выполнения представить в виде файла на дискете.
5. ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
CorelDraw – это программа векторной компьютерной графики, позволяющая создавать различные изображения от простых рисунков до сложных технических иллюстраций. Она обладает такими возможностями как создание и редактирование отдельных объектов изображения, удобное масштабирование, гибкая и разветвленная система инструментов рисования и преобразования графических объектов.
5.1. Знакомство с главным окном CorelDraw
П осле запуска CorelDraw автоматически открывается меню-заставка (рис. 1), предоставляющая набор средств для быстрого доступа к редактируемым и вновь создаваемым документам.

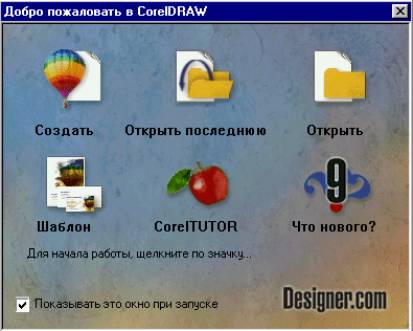

Рис. 1. Меню-заставка CorelDraw
При выборе команды Создать на экране появится главное окно (рис. 2), содержащее пустой документ.

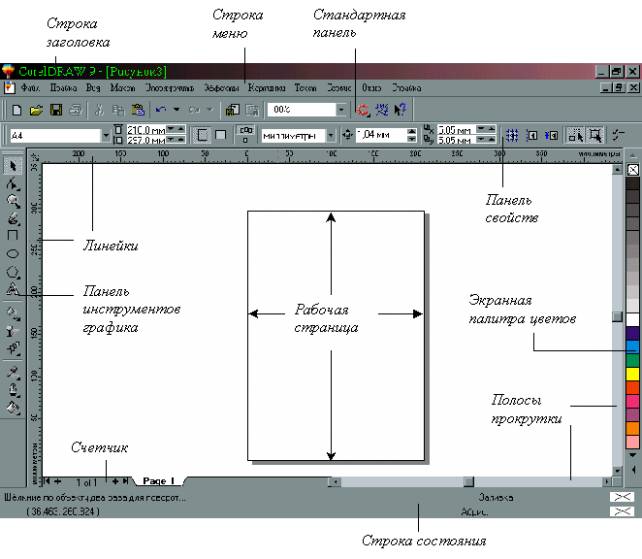

Р ис. 2. Главное окно CorelDraw
5.2. Панель инструментов графика
Обычно она расположена у левого края окна (рис. 2) и содержит кнопки графических инструментов CorelDraw , с помощью которых осуществляется большинство процедур, связанных с созданием и редактированием объектов. Инструменты, значки которых содержат в нижнем правом углу маленький треугольник, способны раскрываться. Для этого достаточно установить курсор на кнопку этого инструмента и удерживать левую кнопку мыши некоторое время, или просто нажать мышью на этот треугольник.
