4. Многоковшовые экскаваторы

Назначение: цепные и роторные траншейные экскаваторы (рис. 4.1.) применяются на дорожно-строительных работах при рытье каналов и траншей для укладки труб и различных коммуникаций. По сравнению с цепными траншейными экскаваторами, роторные имеют более высокий КПД и большую производительность. Скорости движения машины и ковшовой цепи или ротора должны быть согласованы.

Конструкция: цепной траншейный экскаватор представляет собой машину продольного копания. Плоскость перемещения рабочего органа параллельна оси отрываемой траншеи. Могут навешиваться на трактор как сменное рабочее оборудование, конструироваться на основе тракторного шасси со значительной доработкой базовой машины либо использовать оригинальное шасси. Рабочим органом цепного траншейного экскаватора является навесная или полуприцепная рама с бесконечной цепью (или цепями), к которой крепятся рабочие элементы. В качестве рабочих элементов могут быть ковши, скребки, плужки или резцы. Ширина отрываемых траншей- от 0,14 метра, глубина- до 8 метров. В верхней части рамы установлены шнековые транспортеры. Вращаясь, шнеки отодвигают грунт от бермы траншеи до того, как он успевает ссыпаться обратно. Заданная глубина копания обеспечивается изменением угла наклона рабочего органа, управление скоростью загрузки ковшей для обеспечения оптимального использования мощности двигателя производится изменением скорости рабочего хода машины. Благодаря возможности бесступенчатого изменения рабочих скоростей, экскаваторы с гидрофицированной трансмиссией обладают более высокой производительностью по сравнению с машинами, имеющими механическую трансмиссию. Натяжение цепи обеспечивается натяжным устройством. Рабочим органом у роторных экскаваторов является ротор.

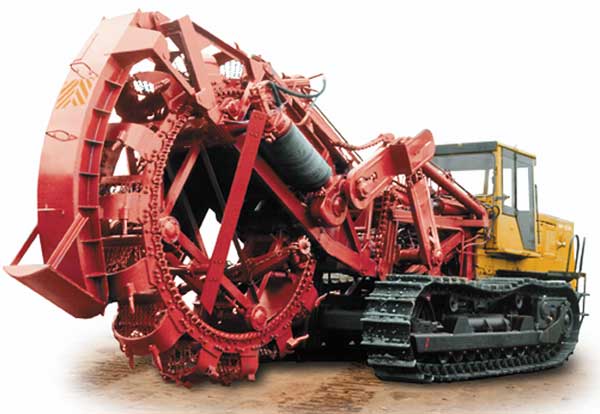

Рис. 4.1. Цепной и роторный траншейный экскаваторы

В процессе работы машина движется вдоль оси отрываемой траншеи, рабочие элементы – ковши, расположенные по диаметру ротора разрабатывают грунт и выносят его из траншеи вверх, где происходит разгрузка грунта на транспортёр. Широко распространены ленточные транспортёры, выносящие грунт в отвал сбоку от траншеи. Движение ленты транспортёра может реверсироваться, таким образом изменяется сторона, в которую разгружается грунт. Если длина транспортёра велика, он может быть выполнен двух- или трёх секционным и складываться в транспортном положении. Для зачистки дна траншеи поверх основной рамы может устанавливаться дополнительная рама с зачистным башмаком, представляющим собой заострённый спереди клин. Зачистной башмак срезает неровности дна и подгребает грунт к рабочим элементам; он может также создавать в дне траншеи выемку, в которую укладывается кабель или труба. На раме рабочего органа может располагаться также трубоукладчик и датчик автоматической системы поддержания уклона дна (в конфигурации экскаватора-дреноукладчика) или откосообразователи для разработки откосов. Откосообразователи представлятют из себя тросы или цепи, оснащённые резцами и расположенные симметрично по обеим сторонам от рабочего органа. В верхней части тросы крепятся к коромыслу, качающемуся верхней части рамы рабочего органа, в нижней части они крепятся к пальцу, расположенному с эксцентриситетом на оси нижней звёздочки (или блока). При вращении нижней звёздочки тросы с резцами тросы совершают возвратно-поступательное движение, подрезая грунт по откосам траншеи. Подрезанные призмы грунта падают на дно, где подхватываются ковшами или скребками. Рабочей орган может быть как навесным (жёстко связанным тягачом) так и полуприцепным (верхний конец соединяется с тягачом, нижний конец опирается на дно отрываемой траншеи). В табл. 4 представлены экскаваторы разных отечественных и стран СНГ заводов.

Таблица 4

Отечественные заводы строительной техники, почтовый адрес.	Наименование строительной и дорожной техники	Технические параметры		Марки и модели машин
		Масса, т.	Глубина / ширина копания,м
1. ООО «Дмитровский экскаваторный завод» 141800, г. Дмитров, Московская обл., ул. Пушкинская, 1	Экскаватор траншейный на базе трактора МТЗ-82	6,5	1,6 / 0,2÷0,4	ЭТЦ-1609
	на базе трактора МТЗ-82	6,5	1,6 / 0,14÷0,20	ЭТЦ-1609 БД
2. ООО «Борисовский завод грунторезной техники» 222520, г. Борисов, Минская обл., ул. Им. братьев Вайнрубов, 82 /1	Экскаватор траншейный на тракторе МТЗ-82.1. 92П	5.5	1,8 / 0,14 ÷ 0,4	ЭЦ-1800,
	на базе трактора МТЗ-82.1	5,2	1,5 / 021÷ 0,41	ЭЦУ-150,
	на базе трактора МТЗ-82	5,65	1,5 / 021÷ 0,41	ЭТЦ-1605

Окончание табл. 4

Отечественные заводы строительной техники, почтовый адрес.	Наименование строительной и дорожной техники	Технические параметры		Марки и модели машин
		Масса, т.	Глубина / ширина копания,м
3. ООО «Дорэлектромаш» 222210, Минская обл., г.Смолевичи, ул.Торговая, 16	Экскаватор траншейный на базе трактора МТЗ 92П, МТЗ-80.1	5,2	1,9 / 021÷ 0,41	ЭЦУ-150,
4. ОАО «Ирмаш» 241031 Россия, г. Брянск, б-р Щорса, 7	Экскаватор траншейный цепной на гусеничном ходу		2,5 / 0,25÷0,5	ЭТЦ-250
	Экскаватор траншейный роторный на гусеничном ходу	33,5	2,2 / 1,75÷ 2,4	ЭТР-223А
	- / -	31,1	2,2 / 1,75÷ 2,4	ЭТР-224А
	- / -	49,5	2,5 / 1,75 2,4	ЭТР-254А
5. ОАО «Ишимский машиностроительный завод» 627750, г. Ишим, ул. Ленина, 81	Экскаватор-траншеекопатель на гусеничном ходу	20,0	1,2 ÷ 2,4 / 0,45÷ 0,66	ЭТЦ-181у
6. ОАО «Орелстроймаш» 302030 г. Орeл, ул. Герцена, д. 20	Грунторезная машина на базе колесного трактора МТЗ-82, МТЗ-80	6,5	1,4 / 0,14÷0,41	БГМ-3У
	Грунторезная машина на базе гусеничного трактора ДТ-75Н-ХС2, ДТ-75Н-РС2, ДТ-75Н-УС2	9,5	2,0 /0,14	БГМ-10
	Баровая грунторезная машина на базе тракторов ТМ-10 и Т-170	15,0	2,7 / 0,28	БГМ-10
7. ОАО «Липецкий тракторный завод» 398006, г. Липецк, ул. Краснозаводская, 1	Траншеекопатель			ЛТЗ ЭТК-160Л
	- / -			ЛТЗ ЭТЦ 160 Л
8. ОАО«Стройдормаш» 624600, г. Алапаевск, ул. Серова ,1.	Экскаватор траншейный цепной на базе трактора МТЗ-82	2,45	1,6/ 0,14÷0,4	ЭТЦА
9. ОАО «Тракторная компания «ВгТЗ»  400058, г.Волгоград, ул.Луконина, д.2,	Машина грунторезная баровая к трактору ДТ-75, Агромаш 90ТГ	-	1,5 / 0,14	МЗЦ-75
	Экскаватор траншейный цепной к трактору ДТ-75, Агромаш 90ТГ	9,28	1,6 /0,14; 0,21; 0,27; 0,41	ЭТЦ-75
