Учебное пособие 3000350

ФГБОУ ВПО «Воронежский государственный технический университет»

Кафедра автоматизированного оборудования

машиностроительного производства

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению контрольной работы

по дисциплине «Информационные технологии»

для студентов направления подготовки бакалавров 150700.62 «Машиностроение» (профиль

«Технологии, оборудование и автоматизация

машиностроительных производств»)

заочной формы обучения

В оронеж 2014

Составитель: ст. преп. Ю.Э. Симонова

УДК 658 012

Методические указания к выполнению контрольной работы по дисциплине «Информационные технологии» для студентов направления подготовки бакалавров 150700.62 «Машиностроение» (профиль «Технологии, оборудование и автоматизация машиностроительных производств») заочной формы обучения / ФГБОУ ВПО «Воронежский государственный технический университет»; сост. Ю.Э. Симонова. Воронеж, 2014. 16 с.

В методических указаниях изложены требования и общие вопросы по выполнению контрольной работы, составлены задания с необходимыми исходными данными. Выполнение контрольной работы дает возможность получения навыков в использовании информационных технологий, вычислительной техники, а также в применении в машиностроении средств автоматизации и управления.

Предназначены для студентов 1 курса.

Методические указания подготовлены в электронном виде в текстовом редакторе MS WORD 97 и содержатся в файле икр.doc.

Ил. 14. Библиогр.: 6 назв.

Рецензент канд. техн. наук, доц. В.И. Корнеев

Ответственный за выпуск зав. кафедрой профессор В.М. Пачевский

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

 ФГБОУ ВПО «Воронежский

государственный технический

у ниверситет»,2014

1. ЦЕЛЬ И ЗАДАЧИ РАБОТЫ

Целью контрольной работы является повышение уровня знаний в области информатики и вычислительной техники. В ходе работы студент выполняет анализ и выбор информационных данных, получает знания о применяемых в машиностроении средствах автоматизации и управления.

2. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Инфоpматика — комплексная научная дисциплина с широчайшим диапазоном применения. Её приоритетные направления:

• pазpаботка вычислительных систем и пpогpаммного обеспечения;

• теоpия инфоpмации, изучающая процессы, связанные с передачей, приёмом, преобразованием и хранением информации;

• математическое моделирование, методы вычислительной и прикладной математики и их применение к фундаментальным и прикладным исследованиям в различных областях знаний;

• методы искусственного интеллекта, моделирующие методы логического и аналитического мышления в интеллектуальной деятельности человека (логический вывод, обучение, понимание речи, визуальное восприятие, игры и др.);

• системный анализ, изучающий методологические средства, используемые для подготовки и обоснования решений по сложным проблемам различного характера;

• биоинформатика, изучающая информационные процессы в биологических системах;

• с оциальная информатика, изучающая процессы информатизации общества;

• методы машинной графики, анимации, средства мультимедиа;

• телекоммуникационные системы и сети, в том числе, глобальные компьютерные сети, объединяющие всё человечество в единое информационное сообщество;

• разнообразные пpиложения, охватывающие производство, науку, образование, медицину, торговлю, сельское хозяйство и все другие виды хозяйственной и общественной деятельности.

В основу построения подавляющего большинства компьютеров положены следующие общие принципы, сформулированные в 1945 г. американским ученым Джоном фон Нейманом.

1. Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности. Выборка программы из памяти осуществляется с помощью счетчика команд. Этот регистр процессора последовательно увеличивает хранимый в нем адрес очередной команды на длину команды. А так как команды программы расположены в памяти друг за другом, то тем самым организуется выборка цепочки команд из последовательно расположенных ячеек памяти. Если же нужно после выполнения команды перейти не к следующей, а к какой-то другой, используются команды условного или безусловного переходов, которые заносят в счетчик команд номер ячейки памяти, содержащей следующую команду. Выборка команд из памяти прекращается после достижения и выполнения команды “стоп”. Таким образом, процессор исполняет программу автоматически, без вмешательства человека.

2. Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Это открывает целый ряд возможностей. Например, программа в процессе своего выполнения также может подвергаться переработке, что позволяет задавать в самой программе правила получения некоторых ее частей (так в программе организуется выполнение циклов и подпрограмм). Более того, команды одной программы могут быть получены как результаты исполнения другой программы. На этом принципе основаны методы трансляции — перевода текста программы с языка программирования высокого уровня на язык конкретной машины.

3. Принцип адресности. Структурно основная память состоит из перенумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы к запомненным в них значениям можно было впоследствии обращаться или менять их в процессе выполнения программ с использованием присвоенных имен.

Компьютеры, построенные на этих принципах, относятся к типу фон-неймановских. Но существуют компьютеры, принципиально отличающиеся от фон-неймановских. Для них, например, может не выполняться принцип программного управления, т.е. они могут работать без “счетчика команд”, указывающего текущую выполняемую команду программы. Для обращения к какой-либо переменной, хранящейся в памяти, этим компьютерам не обязательно давать ей имя. Такие компьютеры называются не-фон-неймановскими.

3. СТРУКТУРА КОНТРОЛЬНОЙ РАБОТЫ

Структура контрольной работы зависит от варианта и темы работы студента.

В контрольной работе обязательно должны быть следующие разделы:

• Титульный лист

• Содержание

• Введение

• Теоретическая часть

• Практическая часть

• Список использованной литературы

При использовании ресурсов сети Интернет, в списке литературы обязательно должны быть указаны:

• автор, название статьи, год издания

• полная ссылка на сетевой ресурс,

• наименование, дата последнего обновления ресурса.

Оформление отчета

Контрольная работа оформляется на стандартных листах А4. Текстовый материал должен быть подготовлен в редакторе MS Word с учетом следующих параметров:

Шрифт	Times New Roman кегль – 14 пт.
Межстрочный интервал	одинарный;
Выравнивание	по ширине страницы
Поля	верхнее – 25 мм, нижнее – 25 мм, левое – 35 мм, правое – 15 мм
Рисунки и таблицы должны быть пронумерованы;
Объем работы до 20 листов.

4. ЗАДАНИЯ ПО ТЕОРЕТИЧЕСКОМУ КУРСУ

Теоретический курс состоит из трех вопросов. Каждый блок вопросов имеет десять вариантов. Вариант контрольной работы студент определяет по последней цифре индивидуального номера зачетной книжки.

Блок 1

№ варианта	Вопрос
1	Информационные системы: понятие, структура, классификации, этапы развития.
2	История развития ЭВМ. Поколения ЭВМ и их характерные особенности.
3	Информационные модели данных (характеристика видов связей: реляционная, сетевая, иерархическая).
4	Архитектура персональных компьютеров
5	Основные элементы персонального компьютера.
6	Внешние запоминающие устройства.
7	Устройства ввода данных
8	Устройства вывода данных.
9	Операционные системы. Основные принципы организации.
0	Программное обеспечение компьютеров.

Блок 2

№ варианта	Вопрос
1	Современные информационные технологии автоматизации офиса.
2	Программное обеспечение профессиональной деятельности (эколога, гидролога, метеоролога).
3	Классификация языков программирования.
4	Среда и структура программирования Паскаль
5	Язык программирования Visual Basic: общие сведения, основные объекты, их методы, свойства и события
6	Локальные вычислительные сети. Технические и программные средства их создания.
7	Глобальная вычислительная сеть, программные средства и возможности.
8	Сетевые технологии обработки данных.
9	Программы для работы в сети Интернет (электронная почта, интернет-браузеры и т.д.)
0	Обзор поисковых систем Интернет

Блок 3

№ варианта	Вопрос
1	WEB- страницы и средства их создания
2	Защита информации в информационных системах, локальных и глобальных компьютерных сетях
3	Средства электронных презентаций
4	Технологии обработки графической информации
5	Программные вирусы и борьба с ними.
6	Системы управления базами данных.
7	Электронные таблицы
8	Технологии обработки текстовой информации
9	Компьютер и цифровые устройства (медиа центры, навигационные системы, ТВ-тюнеры, носители информации)
0	Инновационные сервисы мобильной связи.

5. ЗАДАНИЯ ПО ПРАКТИЧЕСКОМУ КУРСУ

Задания по практическому курсу выдает преподаватель, ведущий данный курс.

Для разработки практической части необходимо выполнить 3D модель детали в программе Компас - 3D V11. Задание выполняется пошагово, с пояснениями.

Например, необходимо спроектировать 3D модель вала:

Рис. 1. Эскиз в плоскости ZY - окружность по диаметру указанном на чертеже

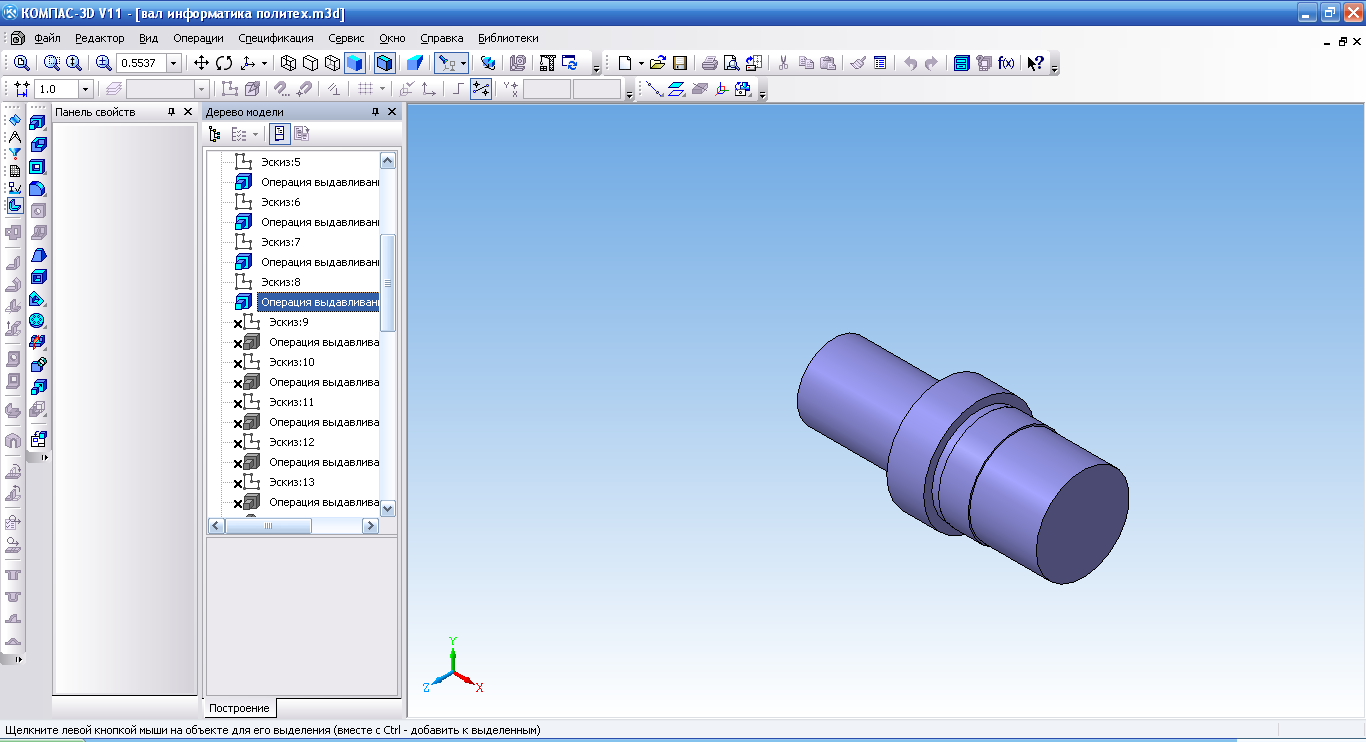

Далее проводим операцию выдавливания на длину указанную на чертеже до изменения диаметра (рисунок 2).

Рис. 2

Таким же образом строим остальные фрагменты детали (рисунки 3, 4).

Рис. 3

Рис. 4

Следующим действием будет снятие фасок (рисунки 5, 6).

Рис. 5

Рис. 6

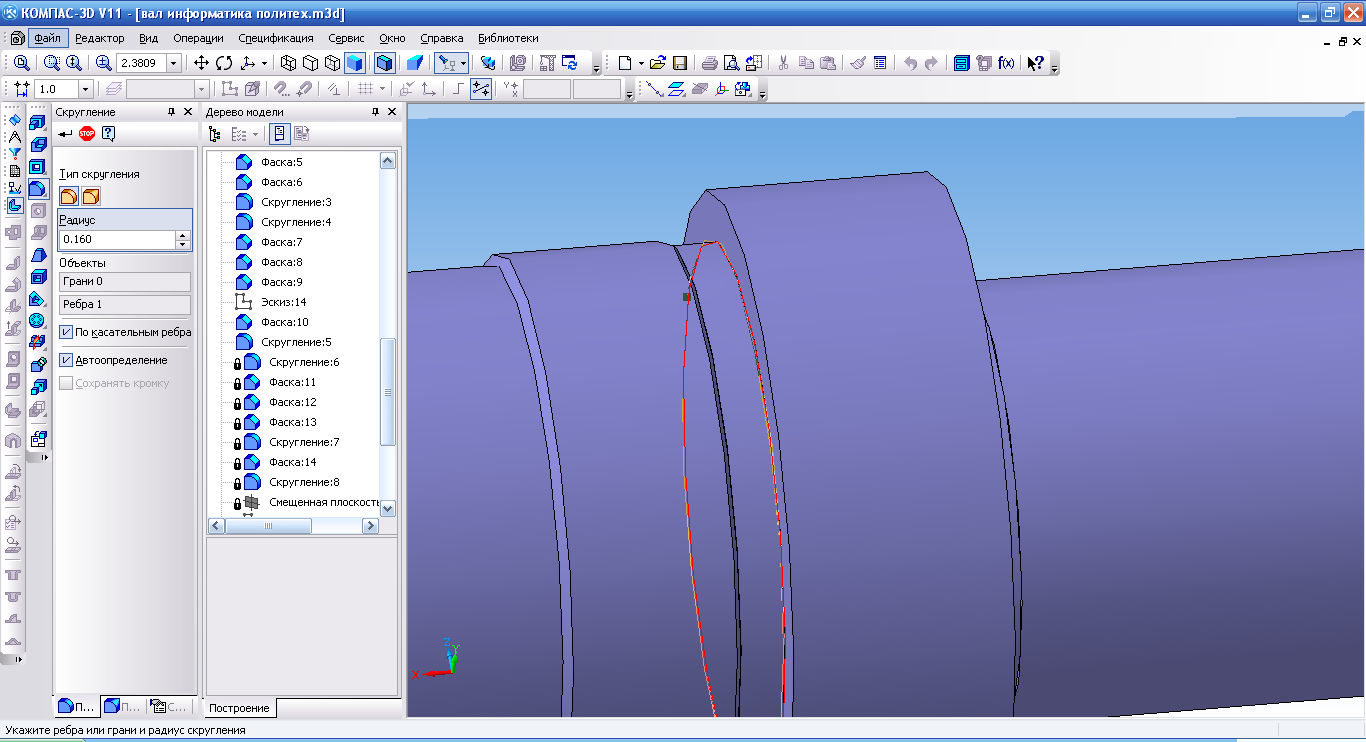

Таким же образом строим скругления (рисунок 7).

Рис. 7

Теперь нам нужно выполнить шпоночные пазы для этого нам потребуется плоскость и эскизы этих пазов.

Строим плоскость параллельную плоскости XY на расстояние радиуса первой построенной окружности (рисунок 8).

Рис. 8

В этой плоскости сроим контур паза (рисунок 9).

Рис. 9

Выполняем операцию вырезать выдавливанием (рисунок 10).

Рис.10

Таким же образом выполняем ещё 2 паза (рисунок 11).

Рис. 11

Осталось построить скругления в пазах и установить материал детали (рисунки 12, 13).

Рис. 12

Рис. 13

Рис. 14. Вал

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Информатика: учебник / Б.В. Соболь и др. – Изд. 3-е, дополн. и перераб. – Ростов н/Д: Феникс, 2007. – 446 с.

2. Алексеева И.В. Сборник задач и упражнений по курсу «Информатика». / И.В. Алексеева. Обнинск: Обнинский институт атомной энергетики, 2007.

3. Власов В.К., Элементы информатики./ В.К. Власов, Л.Н. Королев; под. ред. Л.Н. Королева.- М.: Наука, 2008 г.

4. Информатика: учебник для вузов. / под ред. С.В. Симоновича. – СПб.: Питер, 2008.

5. Острейковский В.А. Информатика / - М.: Высш. Шк., 2007.- 512с.

6. Якубайтис Э.А. Информационные сети и системы: справочная книга / Э.А. Якубайтис - М.: Финансы и статистика, 2008.
