Рис. 98. Схема лабиринтного уплотнения [97]
5.4. Муфты
Муфта – устройство, осуществляющее механическое соединение валов, позволяющее осуществить передачу крутящего момента, а также выполняющее функцию предохранения механизмов от поломок. На рис. 99 – 105 представлены некоторые варианты муфт и их схемы.

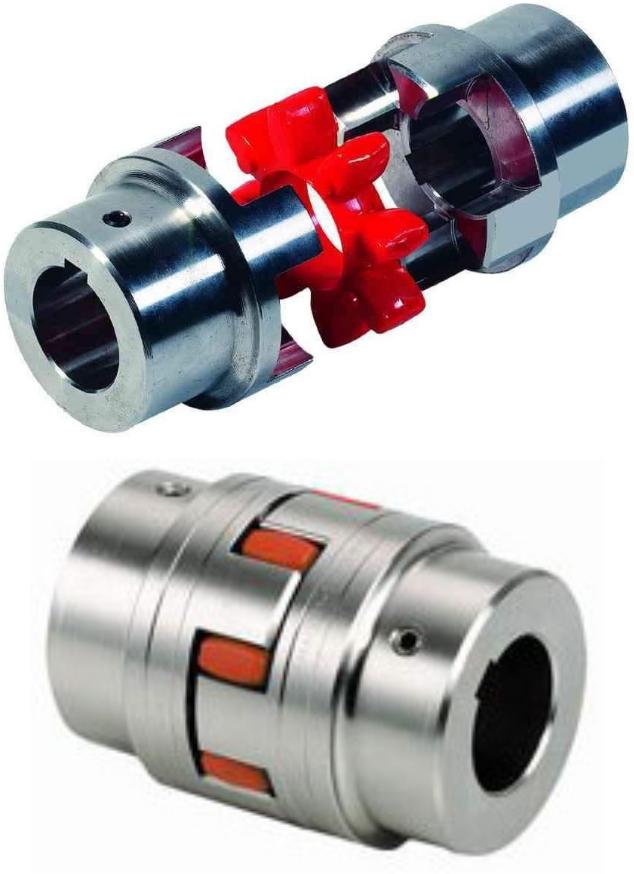

Рис. 99. Схема муфты кулачковой упругой со звездочкой [99]
60
Рис. 100. Муфта кулачковая упругая со звездочкой [100]
61

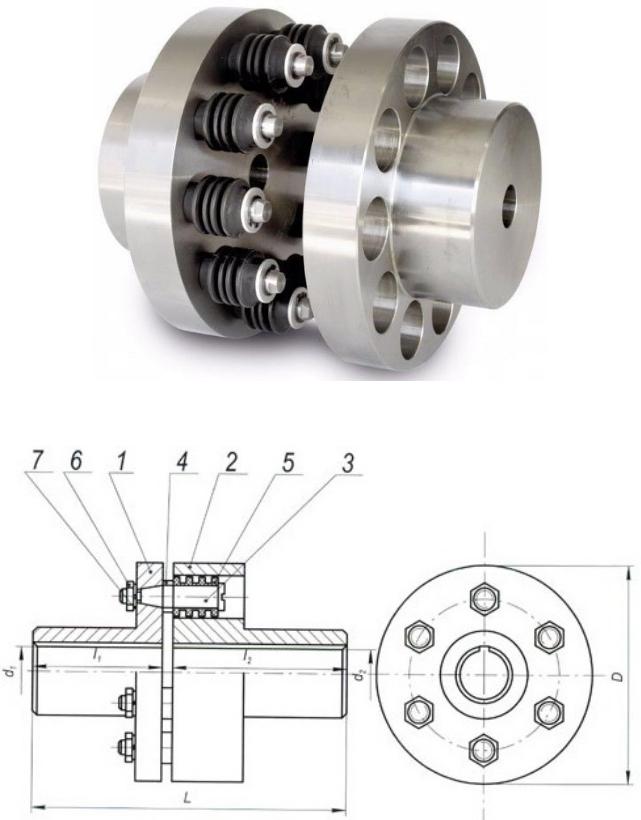

Рис. 101. Муфта упругая втулочно-пальцевая [101]
Рис. 102. Схема муфты упругой втулочно-пальцевой [102]:
1 – полумуфта (ведущая); 2 – полумуфта (ведомая); 3 – палец; 4 – втулка распорная; 5 – втулка упругая (набор колец); 6 – гайка; 7 – шайба пружинная
62

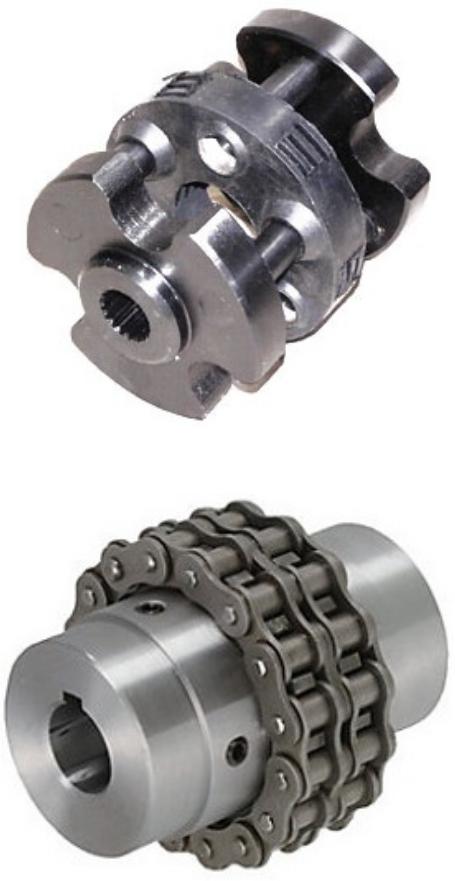

Рис. 103. Упругая муфта для тельфера [103]
Рис. 104. Муфта цепная [104]
63
Рис. 105. Схема муфты цепной в защитном кожухе [105]
Рис. 106. Муфта зубчатая [106]
64

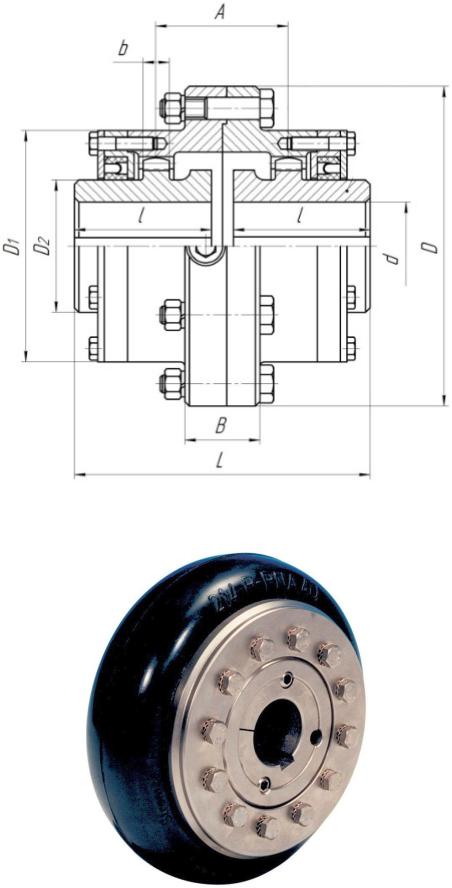

Рис. 107. Схема муфты зубчатой [107]
Рис. 108. Муфта с неразрезной торообразной оболочкой [108]
65

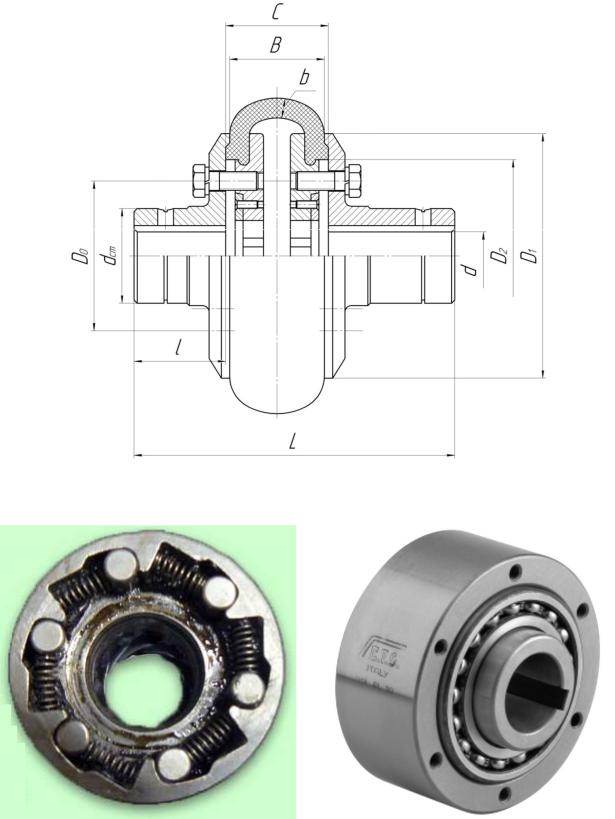

Рис. 109. Схема муфты с неразрезной торообразной оболочкой [107]
а |
б |
Рис. 110. Обгонные муфты [109, 110]:
а – обгонная муфта в разрезе; б – внешний вид обгонной муфты
66

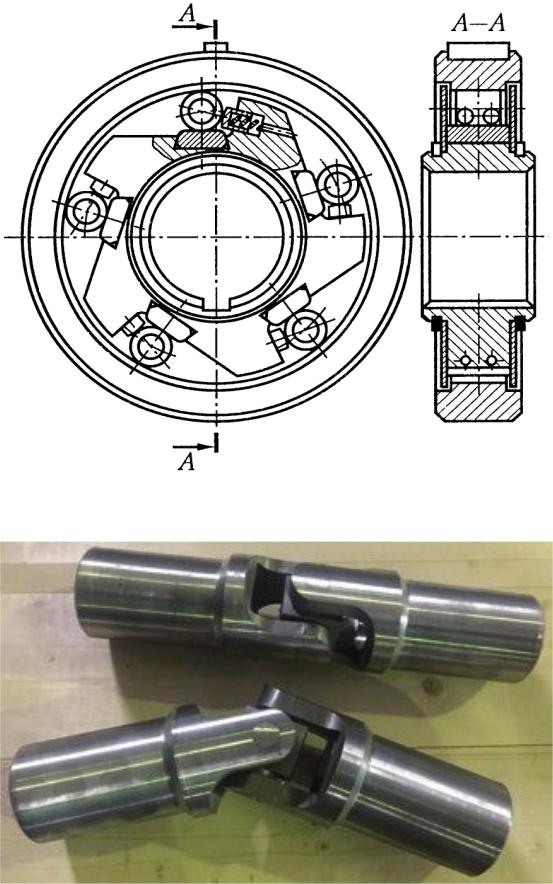

Рис. 111. Схема обгонной муфты [111]
Рис. 112. Шарнирные муфты [112]
67
а
б

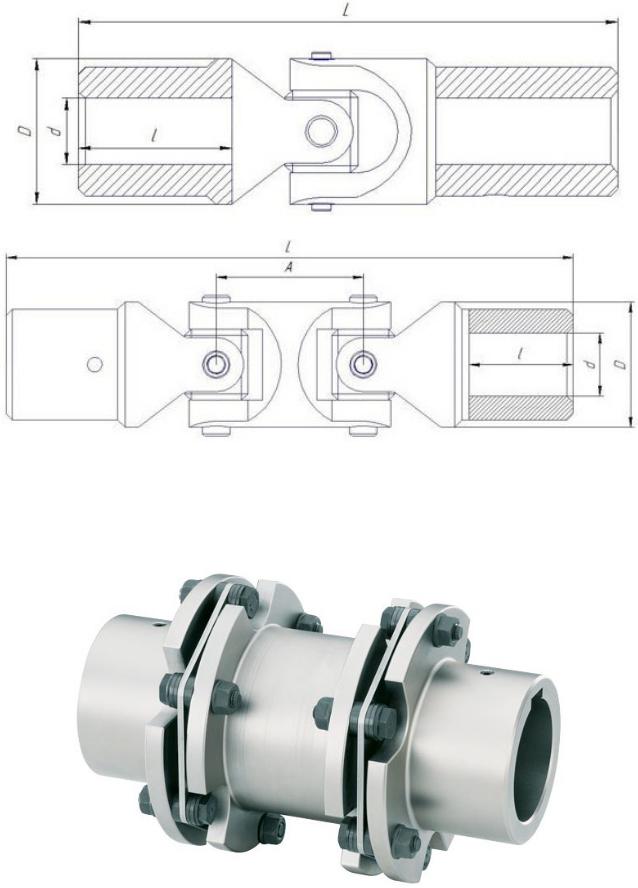

Рис. 113. Схемы шарнирных муфт [112]:
а– одинарная;
б– сдвоенная, с промежуточной спаренной вилкой
Рис. 114. Цельнометаллическая универсальная муфта [113]
68
5.5. Редукторы
Редуктор – механизм, служащий для понижения частоты вращения и увеличения крутящего момента выходного вала, а также для изменения ориентации его оси вращения. На рис. 115 – 121 приведены варианты редукторов.

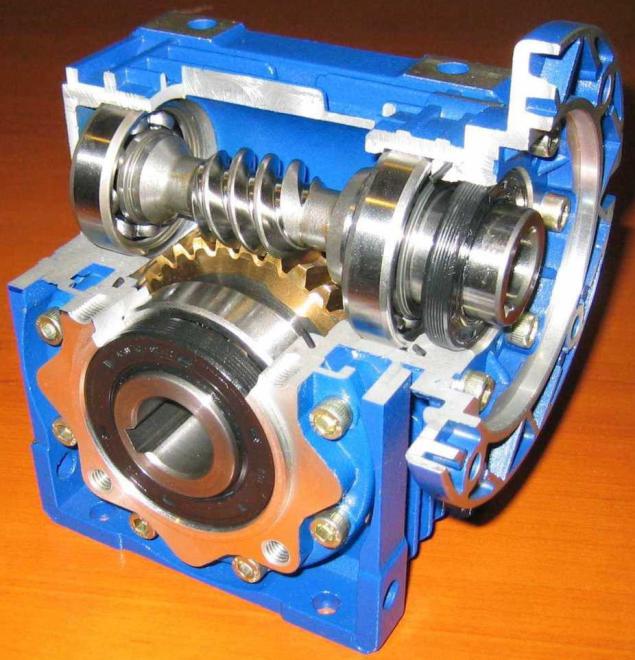

Рис. 115. Одноступенчатый червячный редуктор [114]
