Учебное пособие 2147

проведенных в лабораторных условиях. Телекоммуникационный бюллетень TSB-67 был принят

в сентябре 1995 года. Данный бюллетень касается спецификаций полевого тестирования рабочих характеристик инсталлированных кабельных систем, спроектированных в соответствии с TIA/EIA-568-A.

Вкачестве основных компонентов тестирования TSB-67 определяет сети, построенные на основе неэкранированной (UTP) и экранированной (STP) витых пар (за исключением экрана и элементов системы заземления).

Встандарте определены: методы тестирования;

интерпретация результатов тестирования; критерии оценки результатов тестирования (Pass/Fail); характеристики полевых кабельных тестеров.

Тестирование проводится на соответствие требованиям

кнеэкранированным кабелям категорий 3, 4 и 5.

Описание параметров измерений и критериев оценки результатов в стандарте TSB-67 основано на использовании нескольких моделей структурированной абонентской сети. В стандарте определены нормы на тестирование канала и базовой линии.

Понятие канала представлено на рис. 5.10.

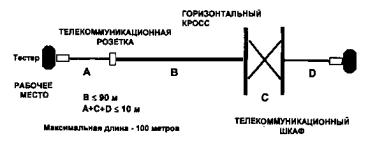

Рис. 5.10. Модель канала в стандарте TSB-67

Канал включает в себя все элементы базовой линии, а также — фоссировочные перемычки, патч-корды и аппаратные

241

кабели, за исключением точек подключения на обоих концах. Кабели А и D- патч-корды, с помощью которых конечный пользователь будет осуществлять подключение активного оборудования к системе. Следует особо отметить, что эти шнуры не являются и не могут являться шнурами тестирующего оборудования - это должны быть реальные пользовательские шнуры.

Разъемы на концах аппаратных шнуров не включаются в модель канала. Они считаются частью тестера. Такие разъемы обычно представляют собой 8- позиционные модульные узлы (разъемы) вилка/гнездо.

Причиной необходимости определения модели канала является следующее. Важно знать суммарные рабочие характеристики суммы всех компонентов между хабом и компьютером для уверенного прогнозирования качества связи от одного конца до другого. В случаях, когда заранее неизвестна конфигурация рабочих мест, применяется модель базовой линии - вторая модель, используемая в стандарте (рис. 5.11).

Рис. 5.11. Модель базовой линии в стандарте TSB-67

Базовая линия представляет собой минимальную линию, имеющую только по одному разъему на каждом конце, в то время как канал - по два. Кроме того, базоваялиния может иметь длину не более 90 м, а канал не может быть длиннее 100 м. Как следствие этого, значения затухания и потерь NEXTу канала хуже, чем у базовой линии.

242

В соответствии с требованиями TSB-67 обязательному тестированию подлежат следующие четыре параметра: схема разводки; длина; затухание; потери NEXT.

Ниже рассмотрены основные требования к перечисленным параметрам, а также различные подходы к их измерению, получившие распространение на практике.

5.8.2.Схема разводки, анализ длины кабеля, трассировка

икроссирование кабелей

При проверке физического контакта на каждом конце кабеля определяются - открытые концы, короткие замыкания, перекрещенные проводники, разбитые пары, реверсированные пары и прочие ошибки в схеме разводки (рис. 5.9). Схема разводки должна быть одинаковой для всех конфигураций (базовая линия и канал).

Длина кабеля рассчитывается на основе маркеров длины, нанесенных на кабель; максимальная физическая длина базовой линии - 90 метров; максимальная физическая длина канала - 100 метров. Электрическая длина определяется на основе времени задержки прохождения сигнала по паре проводников; когда измерения выполняются с помощью TDR; на основе номинальной скорости распространения (Nominal Velocityof Propagation, NVP) сигнала по тестируемой паре.

На этапе пуско-наладки СКС, а также в процессе проведения приемосдаточных испытаний описанных выше параметров достаточно. В случае проведения ремонтных и профилактических работ к перечисленным параметрам добавляется также группа измерений, связанная с трассировкой абонентского кабеля по пути его залегания, а в случае использования абонентского кабеля между кроссами - измерений кроссирования кабеля (повторного кроссирования, восстановления кроссирования и т.д.). Эти измерения непосредственно в стандарт TSB-67 не входят, поскольку он ориентирован на создание локальных вычислительных сетей, однако измерения этой группы отражают специфику

243

использования СКС как концепции построения современной абонентской кабельной сети.

Технологии эксплуатационных измерений абонентских кабельных сетей направлены на повышение эффективности прокладки, замены и перекроссировки абонентских кабелей. Любой специалист, имеющий опыт с такого рода работой, знает, что измерительная техника в этой области чрезвычайно необходима. В последнее время в области оптимизации технологии эксплуатационных измерений появилось несколько новинок, которые и будут описаны в этом разделе. В основном это касается двух групп измерений: трассировки и кроссирования кабелей. Под трассировкой понимается комплекс измерений для определения трассы кабеля, под кроссированием - организация правильных соединений кабелей в кроссах. И те, и другие задачи встречаются довольно часто в практике современных телекоммуникаций.

Рассмотрим некоторые наиболее распространенные методы трассировки и кроссирования абонентских кабелей.

Трассировка кабеля с использованием активной антенны

Первым важным измерением является трассировка кабеля с использованием пары передатчик - приемник с активной антенной. Схема использования такой пары представлена на рис. 5.12.

Рис. 5.12. Трассировка кабеля через кросс (Т - передатчик, R- приемник)

244

Передатчик подключается к паре на одном кроссе, а приемник с активной антенной используется для обнаружения кабеля. Особенностью последних лет является повышение требований к надежности каналов связи. В связи с этими требованиями большинство операторов признает, что вмешательство в работающий канал является недопустимым. Поэтому ряд фирм-производителей оснастили передатчики функцией предварительного высокоомного подключения к каналу с режимом прослушивания. В этом случае перед началом тестирования проверяется отсутствие рабочего сигнала в канале с использованием того же передатчика, который затем будет использоваться для трассировки.

Аналогичные принципы измерений используются при анализе положения кабеля в шкафу кросса в случае, если потеряна документация на абонентское кабельное хозяйство

(рис. 5.13).

Рис. 5.13. Поиск пары в шкафу кросса (Т - передатчик, R- приемник)

В этом случае передатчик Т подключается к розетке, а приемник Rобеспечивает поиск места пары в шкафу. Проводя измерения по всем розеткам можно возобновить или проверить кроссовую документацию.

Трассировка кабеля возможна также с использованием индуктивного датчика в случае, если измерения проводятся со стороны кросса для определения всей трассы кабеля. При этом

245

необходима организация шлейфа из розетки и последовательные подключения передатчика к парам в шкафу до тех пор, пока индуктивный датчик не идентифицирует сигнал (рис. 5.14).

Рис. 5.14. Трассировка кабеля по шлейфу

Измерения трассировки особенно существенны для эффективного поиска кабелей в соединительной муфте или распределительной коробке для подключения дополнительных телефонных розеток (рис. 5.15).

Рис. 5.15. Использование активной антенны для поиска распределительных коробок

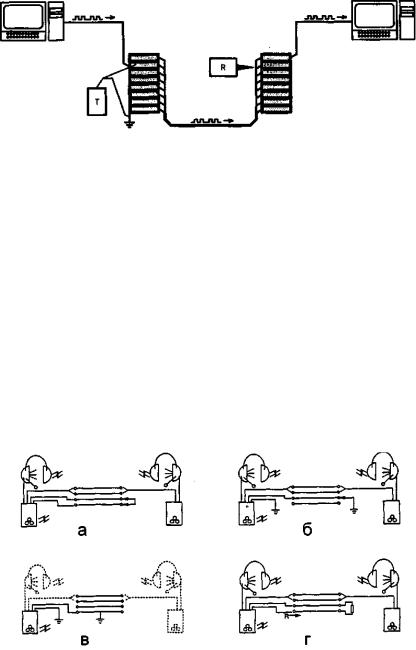

Для трассировки кабеля с рабочим сигналом используется неинтерферирующий метод трассировки, представленный на рис. 5.16, согласно которому используется подача сигнала в пару земля-кабель.

246

Таблица 5.5 Предельные допустимые значения затухания по TSB-67

Измерения проводятся, исходя из модели 94 м для базовой линии и 100 м для канала. Обычно измерения проводятся на уровне индикации прохождения/не прохождения теста (Pass/Fail). Результаты измерений на реальных абонентских кабелях пересчитываются по параметру длины. При организации измерений необходимо учитывать значение температуры окружающей среды, так как затухание возрастает с повышением температуры, например, при температуре, отличной от 20° С, затухание возрастает на 1,5% на каждый 1* С для кабелей категории 3 и 0,4% для кабелей категории 4 и 5. Результаты измерений, проведенных при температурах, отличных от 20' С, должны быть пересчитаны для определения истинных значений.

5.8.4. Анализ NEXT

Переходное затухание на ближнем конце представляет собой наведение части сигнала от одной пары на другие. Максимально допустимое значение определяется по формулам, приведенным в TSB-67. Должны быть проверены

249

все комбинации пар, измерения должны проводиться с обоих концов линии.

Предельные значения параметра NEXTприведены в табл.

5.6.

Таблица 5.6 Предельные допустимые значения потерь NEXTпо TSB-67, дБ

На практике существует несколько методов измерения параметра NEXT. Первый метод непосредственно связан с анализом параметра NEXTот пары к паре кабеля. Схематически этот метод представлен на рис. 5.18 сверху.

Рис. 5.18. Различные методы анализа параметра NEXT: анализ от пары к паре (сверху) и интегральный анализ (снизу)

250
