.pdf6. КОНСТРУИРОВАНИЕ И МЕТОДИКА РАСЧЕТА ДОЩАТОКЛЕЕНОЙ БАЛКИ
6.1. Определение размеров поперечного сечения дощатоклееной балки
Высота поперечного сечения h = l/15 (рис. 6.1.), толщина слоя Тсл. = 16, 19, 26, 33 мм.
Ширина поперечного сечения b = h/5 (рис. 6.1.), рекомендуемая ширина
100, 130, 150, 180, 200, 220 мм.
Рис. 6.1. Сечение дощатоклееной балки
6.2. Определение геометрических характеристик дощатоклееной балки
Площадь поперечного сечения, м2, |
F = b·h |
|
|
|
|
|
(6.1) |
||||
3 |
|
W |
|
b h |
2 |
|
|
||||
Момент сопротивления, м |
, |
|
|
|
|
|
|
. |
(6.2) |
||
6 |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
||
4 |
|
J |
b h |
3 |
|
|
|
|
|
||
Момент инерции, м , |
|
|
|
|
|
. |
(6.3) |
||||
|
12 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
||
3 |
|
S |
|
b h |
2 |
|
|
|
|
|
|
Статический момент, м , |
|
|
|
|
|
|
. |
(6.4) |
|||
|
|
8 |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
21
6.3. Определение полных нормативных и расчетных нагрузок на дощатоклееную балку
а) полная нормативная нагрузка определяется по формуле
gполнн gпокрн |
gсвн |
Sснн B , |
(6.5) |
где В – шаг балки, м.
Для деревянной балки нормативная равномерно распределенная нагрузка от собственного веса балки определяется по формуле:
gсвн = ( gпокрн + Sснн )/(1000/·l·kсв – 1), |
(6.6) |
где gпокрн — нормативная постоянная нагрузка от конструкций плиты покрытия и кровли, Н/м2 (дано в задании на проектирование);
Sснн , Sснр — см. формулы (4.7) и (4.8);
kсв – коэффициент для нагрузки от собственного веса балки, определяе-
мый по [5, табл.6.1] kсв= l 3,6/6 ≤ 7; l – пролет балки, м.
б) полная расчетная нагрузка определяется по формуле:
gполнр gпокрн |
f |
gсвн f |
Sснр B , |
(6.7) |
где γf – коэффициент надежности по нагрузке γf = 1,1 [1, табл.1]
6.4. Определение усилий изгибающего момента и поперечной силы от действующих нагрузок
Усилия максимального изгибающего момента и максимальной поперечной силы от действующих нагрузок определяют по формулам 6.8 и 6.9 расчетная схема дощато-клееной балки и эпюры усилий приведены на (рис. 6.2.).
|
|
|
|
g |
р |
|
l 2 |
|
|||
M max |
|
|
полн |
|
p |
, |
(6.8) |
||||
|
|
8 |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
g р |
|
l |
|
|
|
|
||
Q |
|
|
|
полн |
|
|
p |
. |
(6.9) |
||
|
|
|
|
|
|
|
|||||
max |
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22

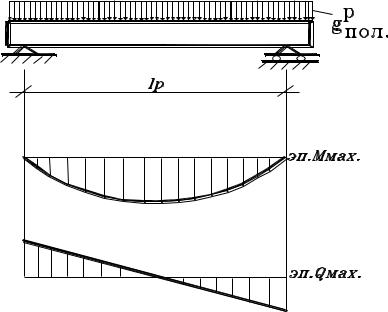

Рис. 6.2. Расчетная схема деревянной балки:
lp – расчетный пролет балки, м lp = l – 2 lопир.;
l – пролет балки (смотри в задании на проектирование); lопир. – опирание балки, lопир.= 150 мм = 0,15 м.
6.5. Определение расчетных характеристик материала деревянной дощато-клееной балки
Ru — расчетное сопротивление древесины при изгибе, табл.3 [4];
Rск — расчетное сопротивление древесины при скалыванию, табл. 3[4]; Ед – модуль упругости древесины Ед = 10000 МПа [4];
6.6. Проверка по I и II предельному состоянию дощато-клееной балки
Проверяем по I предельному состоянию:
1) проверяем сечение по нормальным напряжениям на прочность:
2) |
|
M max |
|
Ru mб |
, |
(6.10) |
|
|
|||||
|
|
W |
n |
|
где Ru – расчетное сопротивление изгиба;
γn – коэффициент по назначению здания, равный 1 [1]; mб - коэффициент из табл.7 [4];
23
3) проверяем сечение по устойчивости плоской формы деформирования:
4) |
|
M max |
|
Ru mб |
, |
(6.11) |
|
|
|||||
|
|
W м |
|
n |
|
где Мmax – максимальный изгибающий момент; W – момент сопротивления брутто;
м - коэффициент продольного изгиба, определяется по формуле
м |
|
140 b2 k |
ф |
, |
(6.12) |
|
|
|
|||||
l0 |
h |
|
||||
|
|
|
|
|
где l0 – расстояние между опорными сечениями элемента, м; l0 = 1; 1,2; 1,5; 3;
b – ширина перечного сечения, м;
h – максимальная высота поперечного сечения, м;
кф – коэффициент, зависящий от формы эпюры изгибающих моментов,
кф=1 [4]; 5) проверяем сечение по касательным напряжениям:
|
Qmax |
S |
Rск |
, |
(6.13) |
||
J |
b |
||||||
|
|
|
|
где Rск – расчетное сопротивление древесины скалыванию.
Проверяем по II предельному состоянию (на прогиб):
f |
f0 |
1 C |
h 2 |
|
f |
|
, |
(6.14) |
||
|
|
|
|
|
u |
|||||
|
k |
|
|
|
|
|
||||
|
|
l |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
где f0 – прогиб балки постоянного сечения высотой h без учета деформации сдвига, м;
|
5 |
|
g |
н |
|
|
|
|
|
полн. l р4 |
|
||||
f0 |
|
|
|
|
|
; |
(6.15) |
|
|
|
|
||||
|
384 |
|
|
E |
Д J |
|
h – наибольшая высота сечения, м; l – пролет балки, м;
κ — коэффициент, учитывающий влияние переменности высоты сечения, принимаемый равным 1 для балок постоянного сечения;
С— коэффициент, учитывающий влияние деформации сдвига от поперечной силы, определяется по формуле С = 15,4 + 3,8∙β = 19,2, где β = 1;
fu 3001 l — предельный прогиб.
24
Таблица 6.1
Исходные данные для расчета деревянной дощато-клееной балки на ЭВМ
|
Наименование исходных данных |
|
|
Обозначения |
Численные |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
значения |
|
|
|
|
|
|
|
|
|
|
СНиП |
ПЭВМ |
|||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
Геометрические характеристики, мм |
|
|
|||||||||
|
|
|
|
|
|
|
||||||||
1. |
Расчетный пролет балки l0=l- lоn, lоn=300 мм |
|
l0 |
rl |
5700 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. |
Шаг балок |
|
|
|
|
|
|
|
|
|
B |
hag |
3000 |
|
|
|
|
|
|
|
|
|
|
||||||
3. |
Длина опирания балки на колонну, lоn |
|
|
|
|
а |
ОР |
300 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
4. |
Уклон верхнего пояса балки |
|
|
|
|
|
|
|
|
|
|
|
||
tg hср hопора |
/ 0,5 1 |
|
|
|
|
|
|
|
tg |
у |
0 |
|||
|
|
|
|
|
|
|
||||||||
5. |
Предельный относительный прогиб (f/l) |
|
f/l |
Far |
0,003 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
||||||||||
|
Равномерно распределенные нагрузки, Н/мм2, с учетом |
коэффициента надежности |
||||||||||||
|
|
|
по назначению здания n /1 |
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
6. |
Нормативная нагрузка от собственного веса конструк- |
|
g |
|
|
|||||||||
ций покрытия |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
QP |
0,0003 |
||
|
|
|
|
|
|
|
|
|
|
|
n |
|
||
|
|
|
|
|
|
|
|
|
|
|
покр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7. |
То же, расчетная g |
покр |
gn |
|
f |
, |
f |
1,1 |
|
gпокр |
QR |
0,00033 |
||
|
|
покр |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||||||
8. |
Нормативная временная нагрузка (снег) |
|
S |
n |
vn |
0,00320 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9. |
То же, расчетная |
|
|
|
|
|
|
|
|
|
S |
vrr |
0,00224 |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|||||||||
10. Коэффициент для нагрузки от собственного веса балки |
|
Ксв |
SVK |
3,6 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчетные характеристики материала, МПа, с учетом коэффициентов условий работы m и коэффициента mn
8. Расчетное сопротивление древесины на изгиб и сжатие |
|
|
|
вдоль волокон |
Rс,н |
RI |
14,256 |
|
|
|
|
9. Расчетное сопротивление древесины на скалывание |
|
|
|
вдоль волокон — Rск |
Rск |
Rsk |
1,52 |
|
|
|
|
10. Модуль упругости древесины Е |
Е |
ЕО |
10000 |
|
|||
|
|
|
|
25
7. ОПРЕДЕЛЕНИЕ РАСХОДА МАТЕРИАЛА
НА ПРОЕКТИРУЕМЫЕ БАЛКИ
7.1.Определение расхода материала ж/б балки
Объем бетона определим по формуле
Vбетона = Vбалки – Vарматуры,
где Vбалки – объем балки, м3, определим по формуле
Vбалки = b·h·l,
Vарматуры — объем арматуры, м3, определим по формуле
|
mобщ. |
|
Vарматуры |
арм. |
, |
|
||
|
стали |
где ρстали – плотность стали, ρстали = 7850 кг/м3,
mобщ. mобщ. |
mобщ. |
mобщ. |
, |
|
арм. |
прод. |
монтаж.арм. |
попереч. |
Масса арматуры определяется по формуле
mарм. = m1п.м. lарм. nарм.,
где m1п.м. – определяется по табл. П.1.7 прил. 1;
lарм = l — 2·15 мм (15 – толщина защитного слоя бетона); nарм – количество арматуры в ж/б балке.
(7.1)
(7.2)
(7.3)
(7.4)
(7.5)
7.2.Определение расхода материала стальной балки
Массу стальной балки определим по формуле
mст.б. = mстенки + 2·mполки + mреб. жесткости, |
(7.6) |
где mстенки — масса стальной стенки, определим по формуле |
|
mстенки = Vстенки ·ρстали., |
(7.7) |
Vстенки — объем стальной стенки, определим по формуле |
|
Vстенки = Hw · Tw ·l, |
(7.8) |
где Hw – высота стальной стенки; |
|
Tw – толщина стальной стенки; |
|
26
mполки — масса стальной полки, определим по формуле
mполки = Vполки ·ρстали, |
(7.9) |
где Vполки — объем стальной полки, определим по формуле
Vполки = 2 ·Bf · Тf ·l, |
(7.10) |
где Bf – ширина поясных листов; Тf – толщина стальной полки.
mреб. жесткости — масса стальных ребер жесткости, определим по формуле
mреб. жесткости = Vреб.жест. ·ρстали, |
(7.11) |
где Vреб.жест — объем стальных ребер жесткости, определим по формуле
Vреб.жест. = Bn· Tn Hw, |
(7.12) |
где Tn – толщина ребер жесткости.
7.3.Определение расхода материала дощато-клееной балки
Объем древесины определим по формуле
V = b·h·l. |
(7.13) |
КОМПОНОВКА ПОКРЫТИЯ ЗДАНИЯ
В работе проектируется покрытие одноэтажного однопролетного здания. По данным 2-7 и 14 из табл. 2.1 вычерчивается лист 1, т.е. схема расположения элементов с маркировкой несущих конструкций (например: КЖ-1 – колонна железобетонная, БЖ-1 – балка покрытия железобетонная).
Поперечный разрез здания также вычерчивается с маркировкой основных элементов, указанием осей колонн, пролета, основных высотных отметок. При этом материал балки поперечника принимается согласно п.14 задания, а колонна может быть выполнена из сборного железобетона с размером сечения от 300
до 500 мм. (КЖ).
Допускается при стальных балках проектировать стальную колонну двутаврового сечения (КС), а при деревянных балках — деревянную стойку (КД).
Железобетонная и стальная балки проектируются с параллельными поясами с уклоном i = 0,025…0,1 в одну сторону для организации водостока. Ук-
27
лон создается за счет установки второго конца балки несколько выше, чем отметка низа балки, принятая согласно п.5 задания. Деревянная балка может быть с параллельными поясами либо двускатная с указанными выше уклонами.
9. ОФОРМЛЕНИЕ ГРАФИЧЕСКОЙ ЧАСТИ
При выполнении чертежей необходимо руководствоваться ГОСТ 21.00179 СПДС «Основные требования к рабочим чертежам», ГОСТ 21.105-79 СПДС «Нанесение на чертежах размеров, надписей, технических требований и таблиц», а также общими требованиями ЕСКД и СПДС. Образец оформления чертежей приведен в прил. 6.
На первом листе формата А3 вычерчиваются:
а) схема расположения сборных элементов в масштабе 1:1000 и 1:200 с маркировкой разбивочных осей, отдельных элементов и узлов, с нанесенными расстояниями между ними;
б) поперечный разрез (схематично) здания в масштабе 1:100 или 1:200 с указанием высотных отметок и маркировкой элементов и узлов;
в) таблица сравнения трех вариантов по расходу основных материалов. На втором, третьем и четвертом листе разрабатываются рабочие чертежи
балок. Эти чертежи предназначены для изготовления разработанной конструкции балок на соответствующих заводах строительных конструкций.
На рабочем чертеже должны быть показаны:
а) расчетная схема балки с разрезом пролета и указанием расчетной нагрузки; б) чертежи отправочных элементов в масштабах 1:20, 1:50 (для железобетонной
балки разрабатывается армирование); в) спецификация; г) примечания о способе соединения и др.
Библиографический список
1.СНиП 2.01.07-85* Нагрузки и воздействия – М: ЦИТП Госстроя России, М. 2003 – 42 с.
2.СП 52-101-2003 Бетонные и железобетонные конструкции — М: ЦИТП Госстроя России,
М. 2004 – 52 с.
3.СНиП II-23-81* Стальные конструкции – М: ЦИТП Госстроя СССР, 1991 4.СНиП II-25-80 Деревянные конструкции – М: ЦИТП Госстроя СССР, 1983
5.Проектирование и расчет деревянных конструкций: справочник/ И.М. Гринь, В.В. Фурсов, Д.М. Бобушкин и др.; под ред. И.М. Гриня. – К: Будивэльнык, 1988. – 240 с.
6.Бондаренко. В.М.Железобетонные и каменные конструкции: учебник для вузов/ В.М. Бондаренко, Д.Г. Суворкин. – М: Высшая школа, 1987
7.Фойбышенко, В.К. Металлические конструкции: учеб. пособие для вузов/ В.К. Фойбышенко. – М: Стройиздат, 1984 – 336 с.
8. Проектирование балочных конструкций [Текст]: метод. указания и задания к выполнению курсовой работы для студ. спец. 060800/ сост.: Ф.Б. Бойматов; Воронеж. гос. арх.-строит. ун-
т. – Воронеж, 2006. — 47 с.
28
