Исследование напряженно-деформированного состояния переходной плиты трехвальцового катка

А.А. Скукин1, В.А. Нилов2

1Студент группы НТС-181, grumpy.cat2@yande x.ru

2Д-р техн. наук, профессор, vladnil1014@mail.ru

ФГБОУ ВО «Воронежский государственный технический университет»

Рассмотрен вопрос о напряженно-деформированном со стоянии переходной плиты перспекивного трехвальцового дорожного катка, сформированного на базе секций серийного двухвальцового катка. Установле на необходимость увеличения жесткости переходной плиты.

Ключевые слова: переходная плиты, жесткость, каток д орожный.

Дорожные катки ш ироко применяют при строительств е автомобильных дорог и сооружении аэродромов [1]. В настоящее время преимущественное использование имеют дорож ные катки тандемного типа. В ра боте [2] показано, что применение трехвальц овых дорожных катков существенн о увеличивает их производительность.

Кафедрой строительной техники и инженерной механик и мени профессора Н.А. Ульянова Воронежского государственного техническ ого университета разработан и запатентован способ управления вертикальной н агрузкой на вальцы трехвальцового дорожного катка [3]. Суть способа заключается в агрегатированиитрехвальцового катка из трех шарнирно соединенных секций 1, 2 и 3 на базе серийного катка (рис. 1), причем, дополнительную секций 3 можно поднимать и опускать гидропр иводом 4. Соединение дополните льной секции 3с вальцем 2 серийного двух вальцового катком 1 производится переходной плитой 5.

Рис. 1. Перспективный трехвальцовый дорожны й каток

Для проверки прочности переходной плиты 5 нового трехвальцового катка было проведено исслед ование её напряженно-деформиров анного состояния методом конечных элемен тов в программе АПМ FEM, интег рированной в редактор Компас 16.1. Для выполнения расчетов была создана 3D модель пере-

70

ходной плиты, представленная на рис. 2, которая для повышения качества расчётов была выполнена монолитной.

Расчётные нагрузки на шарниры соединений определены при подъёме дополнительного вальца и составляют: в основном шарнире: 127020 Н (в каждой проушине); в проушинах: 28860 Н (в каждой проушине). С обратной стороны переходная плита жестко закреплена двумя вертикальными полосами.

Рис. 2. 3D модель переходной плиты

На рис. 3 представлены результаты расчета суммарных напряжений и коэффициента запаса по пределу текучести, действующих в переходной плите.

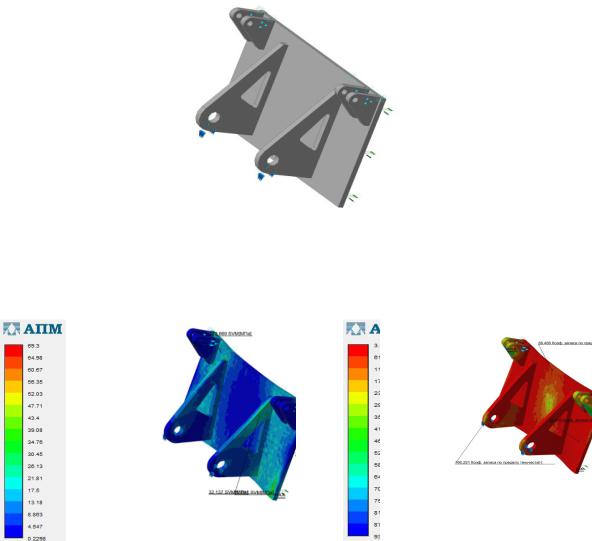

Рис. 3. Результаты расчета: а – суммарные напряжения, б – коэффициент запаса

Суммарные напряжения и коэффициент запаса прочности находятся в приемлемом диапазоне – 32-45 МПа и 16-58, что свидетельствует о достаточной статической прочности переходной плиты.

Суммарные перемещения в переходной плите представлены на рис. 4, они оказались достаточно высокими – 0,64 мм в верхней и нижней частях переходной плиты. Полученные результаты свидетельствуют о недостаточной жесткости переходной плиты, которую необходимо усилить поперечными ребрами.

71

Рис. 4. Суммарные перемещения в переходной плите

Вывод Конструкция переходной плиты трехвальцевого катка обладает достаточ-

ной статической прочностью, но её жесткость в поперечном направлении необходимо увеличить поперечными ребрами жесткости выше и ниже проушин.

Литература

1.Дорожные катки: развитие, конструкция, расчет: учеб. пособие / В.И. Баловнев, С.Н. Иванченко, Р.Г. Данилов, А.В. Лещинский; под общ. ред. проф. В.И. Баловнева и проф. С.Н. Иванченко. – Хабаровск: Изд-во Тихоокеан. гос. ун-та, 2016. 216 с.

2.Федоров Е.В., Кретинин А.И., Ручкин Я.И. Исследование влияния количества вальцев катка на его производительность // Научно-технический журнал «Высокие технологии в строительном комплексе». 2019, № 2. – С 119 –124.

3.Пат. 2731808 Российская Федерация, МПК B62D 63/02. Способ управления вертикальными нагрузками на вальцы катка и устройство для его осуществления / В.А. Нилов, В.А. Жулай; заявитель и патентообладатель Воронежский государственный технический университет. № 2019114803; заявл. 14.05.2019; опубл. 08.09.2020, Бюл. № 25.
