Методическое пособие 575

технологичность и пластичность. Хотя алюминий и снижает модули упругости бериллия, они остаются достаточно высокими и составляют 220000..250000 Мпа при 25..30% Al, в связи с чем эти сплавы по удельному модулю упругости превосходят все конструкционные материалы. Механические свойства сплавов системы Be-Al могут быть существенно повышены легированием магнием, никелем и медью.

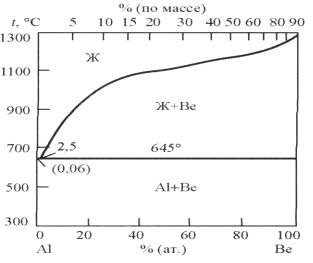

Рис. 26

Литейные бериллиевые сплавы обозначаются ЛБС (ЛБС- 2), деформируемые – ВБД (ВБД-П).

Структура литейных сплавов представлена -фазой (твердым раствором на основе алюминия) и -фазой (твердым раствором на основе бериллия). Деформированные сплавы отличаются от литейных большей прочностью, жесткостью и пластичностью.

Особую группу составляют высокомодульные сплавы систем Al-Be-Mg (типа АБМ) и Al-Be-Mg-Zn (типа АБМЦ).

39

Модуль упругости сплавов этой группы тем выше, чем больше в них бериллия. Все сплавы этой группы обладают значительной пластичностью. Они отличаются от других промышленных легких сплавов более высоким сопротивлением усталости, уникальной акустической выносливостью, меньшей скоростью роста усталостных трещин, повышенной вязкостью разрушения.

Задание

Изучить диаграммы состояния цветных сплавов. Указать на диаграммах состояний положения изучаемых сплавов.

Изучить химический состав цветных сплавов, их термообработку.

Изучить микроструктуру путем просмотра под микроскопом коллекции шлифов различных цветных сплавов. Зарисовать микроструктуру просмотренных микрошлифов (подписать марку сплава, режим ТО, наименование фаз и структурных составляющих).

Изучить свойства и область применения цветных сплавов.

Контрольные вопросы

1. На какие группы делятся алюминиевые сплавы в зависимости от технологии их обработки?

2.Опишите в общем виде структуру и фазовый состав алюминиевых сплавов.

3.Расшифруйте предложенные марки образцов в соответствии с цифровой системой маркировки алюминиевых сплавов.

4.Какие структурные и фазовые превращения протекают при закалке и старении дуралюмина?

5.Где применяются и как упрочняются сплавы Al - Mn и

Al-Mg?

6.Какой состав имеет сплав силумин и как он упрочняет-

ся?

40

7. Чем отличаются латуни от бронзы?

8. Как маркируются латуни и бронзы?

9. Как влияет цинк на механические и технологические свойства латуни?

10. Как влияет олово на механические свойства и структуру бронз?

11. Укажите, почему бронзы часто применяют как антифрикционный материал?

12. Какие требования предъявляются к антифрикционным сплавам?

13. Укажите марки (состав), структуру и применение оловянных и свинцовых баббитов.

14. На какие группы подразделяют титановые сплавы?

15. Как влияет алюминий на полиморфизм титана?

16.Как влияет кремний, молибден, рений на полиморфизм титана?

17.Какая термообработка применяется к -сплавам?

18. Какая термообработка применяется к + -сплавам? 19. До какой температуры и почему нагревают + -

сплавы под закалку?

20. Укажите марки (состав), структуру и применение титановых сплавов.

21. На какие группы подразделяют деформируемые магниевые сплавы?

22. Какие легирующие элементы применяются в магниевых сплавах? На какие свойства они влияют?

23. Какое обозначение применяется для термообработки магниевых сплавов?

24. Укажите марки (состав), структуру и применение магниевых сплавов.

25. От чего зависят механические свойства бериллия? 26. Маркировка и свойства сплавов на основе бериллия.

41

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Лахтин, Ю.М. Материаловедение [Текст]/ Ю.М. Лахтин, В.П. Леонтьева. - М.: Металлургия, 1990.

2.Гуляев, А.П. Металловедение [Текст]/ А.П. Гуляев. М.:

-Металлургия, 1992.

3.Арзамасов, Б.Н. Материаловедение [Текст]/ Б.Н. Арзамасов. - М.: Машиностроение, 2003.

4.Геллер, Ю.А. Материаловедение (Лаб. работы, методы анализа, задачи) [Текст]/ Ю.А. Геллер, А.Г. Рахштадт. - М.: Металлургия, 1985.

5.Травин, О.В. Материаловедение [Текст]/ О.В. Травин, Н.Т. Травина. М.: - Металлургия, 1991.

6.Лахтин, Ю.М. Металловедение и термическая обработка металлов [Текст]/ Ю.М. Лахтин. - М.: Металлургия, 1993.

СОДЕРЖАНИЕ

Лабораторная работа №8. Изучение микроструктуры

42
